活动资讯

福利 | 光学社区人才培养计划第二期将对武汉墨光客户开放

好消息！好消息！为了让大家深入的学习光学成像设计知识，光学社区人才培养计划第二期将在武汉举办！本次培训对武汉墨光的客户开放，凡是参加过武汉墨光的收费培训、购买过软件的客户，均可来参加本次活动。本次培训时长为3天。下面是本次培训的详细介绍及课程安排：

点击查看：光学社区人才培养计划第二期

课程时间：2023年3月29日-4月2日

课程地点：武汉市光谷时代广场，华科地铁站附近（需自带电脑）

武汉墨光客户报名方式：扫描下方二维码，或者点击阅读原文。报名时请确保信息填写完整（包含姓名、电话、邮箱及所在工作单位），会议详细地址将在会议召开前一周左右通过电话/邮件在的方式告知。

报名截止：2023年 3月 28日。

第一天内容：

1.概述：

1.1成像光学设计是怎么样的技术;1.2成像光学设计需要什么样的能力;

2.像差

3.几何光学

4.设计软件：

4.1系统设置(孔径、视场、波长);

4.2初始结构(如何寻找、建立);

4.3函数编写(常用函数);

4.4优化与分析;

4.5公差分析;

4.6热分析;

4.7工艺分析(玻璃材料、形状尺寸)

5.设计实例;

6.后续学习方向与建议

第二天内容：

内容概述

1. zemax优化思路和技巧介绍

2. 3个优化实例

1.zemax优化技巧和思路

1.1.由小及大调整入射角或是入瞳直径1.2.优化过程要保证畸变不能太大，过程中需要控制1.3.替换玻璃与玻璃介绍1.4.MTF优化技巧

1.3.替换玻璃与玻璃介绍
●玻璃替换
●2019年生产频次和价格系数
●非球面使用的玻璃，D开头的低熔点玻璃
●球面使用的玻璃，H开头的玻璃

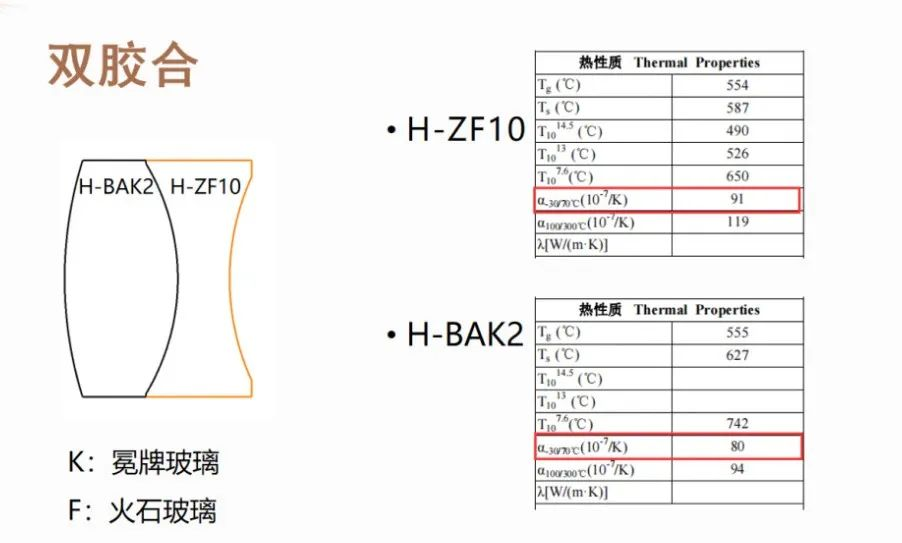

●双胶合透镜与三胶合透镜

1.4.MTF优化技巧

(1)将优化函数选择为对比度(如果MTF在150线对处的模值为0.3,频率通常设置为75附近)或是波前(PV值)，并将权重缩放设置一个非常大的值。

(2)将厚度全部设置为非变量。

(3)将畸变(DIMX操作数)设置为一个较小值，比如0.1或是0.2, 这个操作数也取一个比较大的权重。

(4)开始优化，对于大部分情况，MTF都能达到一个比较好的结果，但还是不会特别理想，然后将厚度全部设置为变量，再进行优化。优化结果会更好。通常这种情况下，MTF都能达到衍射极限，但是镜片厚度和空气间隔会出现负数的情况，然后将比较小的值先优化到正数。此处注意一个问题，比如有5个值出现负数，我们一个一个的优化为正数，不要同时优化为正数，同时优化为正数的时候，MTF会偏离衍射极限的位置，一个一个的优化，MTF通常会保持衍射极限位置不动。

(5)如果以上操作达不到目的的话，最可能的原因是镜片材料的问题，解决这个问题的方法是将所有镜片材料的求解类型设置为替代，设置完成后，材料后面会出现S,进行锤行优化一晚上，通常都会解决问题，因为此时软件给的材料配置比我们预先设置的更加合理。

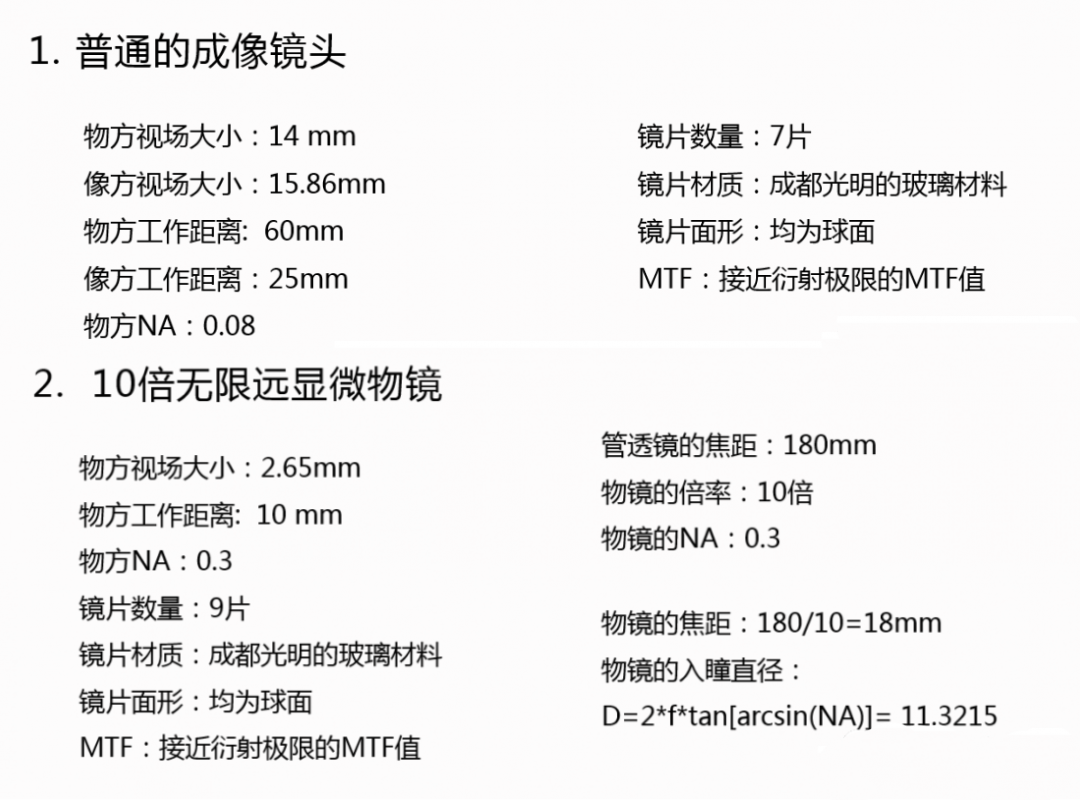

2.优化实例

第三天：光学加工工艺的学习

(魏向阳老师，从事冷加工20年)

1.详细讲解：光学冷加工的具体流程问题：

1.1球面的一般形状

1.2 术语

1.3 参考流程

1.4 超声波洗净

1.5 芯取(磨边)

1.6 镀膜

1.7 粘合(胶合，接合)

1.8 涂墨

1.9 出货检查(OQC)

1.10 球面镜片加工难度评估

2.加工现场视频拍摄，每个环节可能出现的常见问题;

3.玻璃材料、胶合、检验、胶水类型

4.高低温问题;

5.出图规范

第四天：投影光机设计

1.DLP照明

1.1光学扩展量

1.2积分柱与复眼

均匀化原理/空间尺寸/光学扩展量损失

1.3TIR与RTIR

TIR的像差/材质选择/使用场合

2.镜头

2.1渐晕

两种渐晕方式

2.2像差校正的最小单元

初级像差的形成/初级像差的重新分类/正负光焦度组合

2.3镜头复杂化的两条主线

3.镜头优化

3.1材质合理性的判断

3.2架构合理性的判断

第五天：红外镜头设计

1.中波制冷光学系统结构构型分析

特点：光阑在焦平面前面，需要二次成像。简单的，由物镜+中继镜组组成;复杂一点的，带摆镜的系统，由物镜+目镜组成一个望远系统，再接一个独立的镜头

2.物镜设计;

3.中继镜组设计

4.拼接(光瞳匹配)

5.带摆镜的中波制冷光学系统
