目录：:

1. IPVAR 以质心为参考点优化OPD

2. CFIX {C/E/R} 自定义孔径形状

3. ZCSTOP 定义不同变焦位置的光阑孔径

IPVAR：:

IPVAR操作数以图像质心作为OPD参考点，以波前方差为目标。因此，它不同于GNV，GNV以主光线点为基准。它在格式上也不同。需要使用M tar wt...格式，这种格式与光线像差相同。

IPVAR示例

示例：对simple_triplet.rle进行优化。

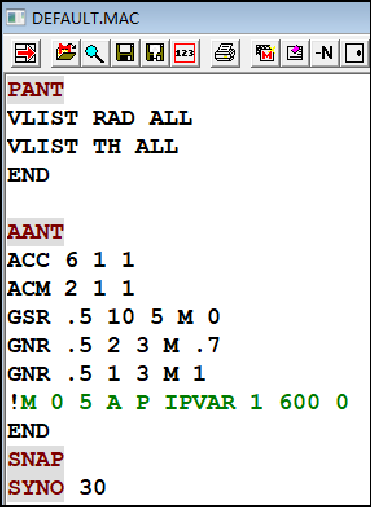

未加IPVAR指令的优化宏和优化结果如下：

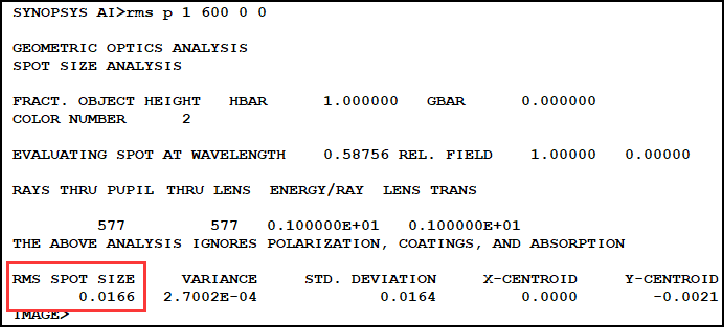

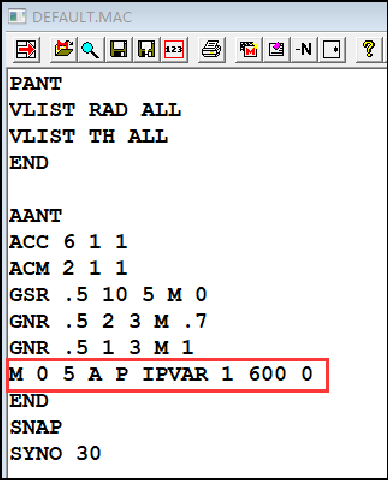

添加了IPVAR指令的优化宏和优化结果如下：

CFIX {C/E/R}:

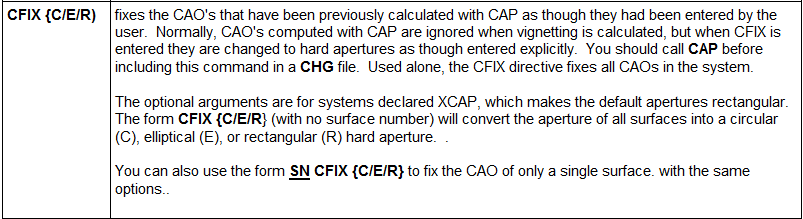

CFIX命令更加强大。CFIX {C/E/R}将重新定义当前所有孔径为圆形、椭圆形或矩形的硬孔径。如果在FFBUILD输入中使用XCAP命令使孔径为非圆形，且希望后续更改孔径类型，则可以使用CFIX {C/E/R}指令。

CFIX示例:

示例: 5-MIRROR SYSTEM.RLE

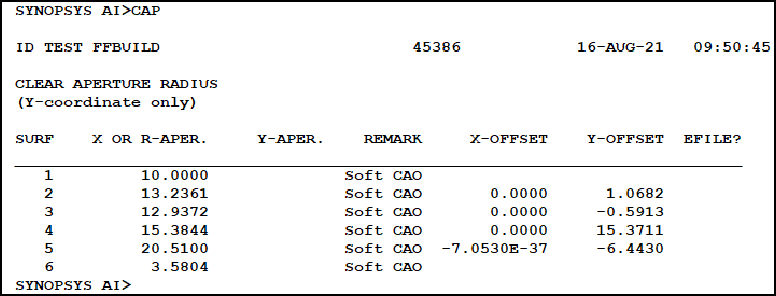

该系统孔径均为软孔径

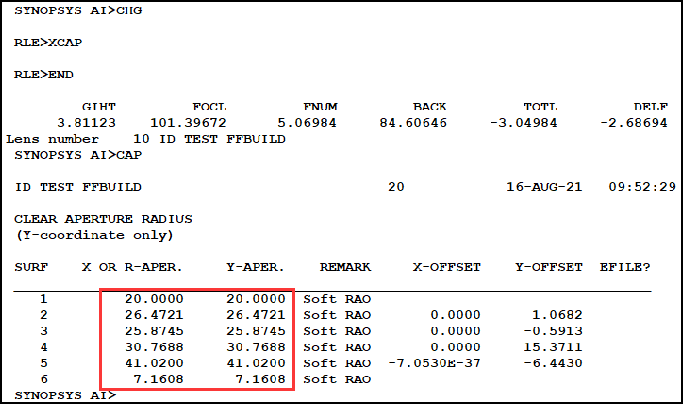

然后，在Command Window中输入

CHG

XCAP

END

以声明X和Y方向上的孔径。

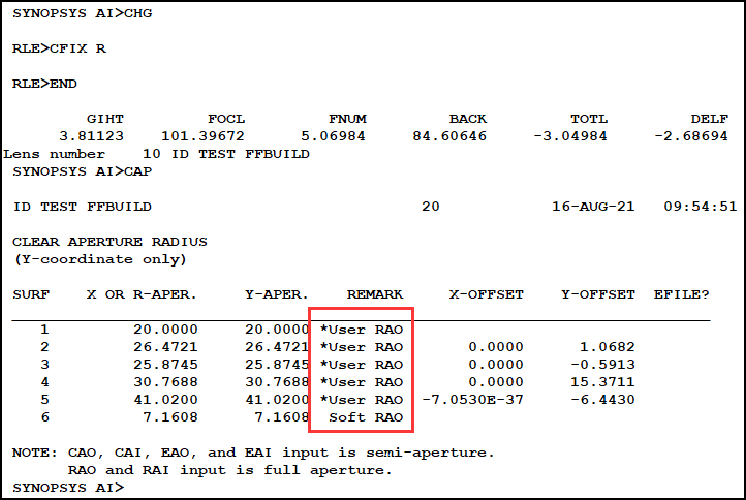

现在，将所有软孔径更改为硬孔径。在Command Window中输入

CHG

CFIX R

END

ZCSTOP

ZFILE变焦镜头中新增选项 ZCSTOP。如果ZFILE输入中包含 ZCSTOP，并且镜头文件中有CSTOP，则程序将根据光线路径重新计算每个变焦位置处光阑上的硬孔径 CAO。

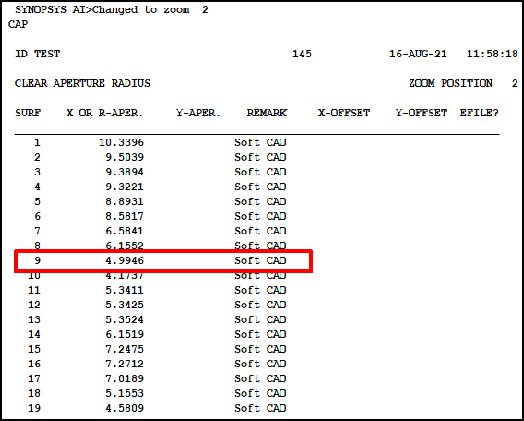

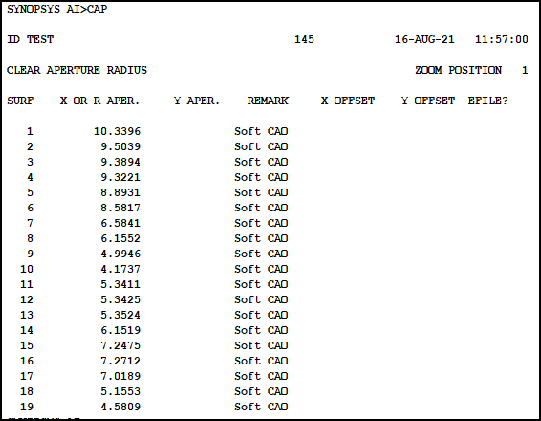

在不同变焦位置处在CW输入CAP查看孔径，光阑孔径一致。

在宏文件中添加CSTOP指令，在ZFILE处添加ZCSTOP指令，重新运行宏

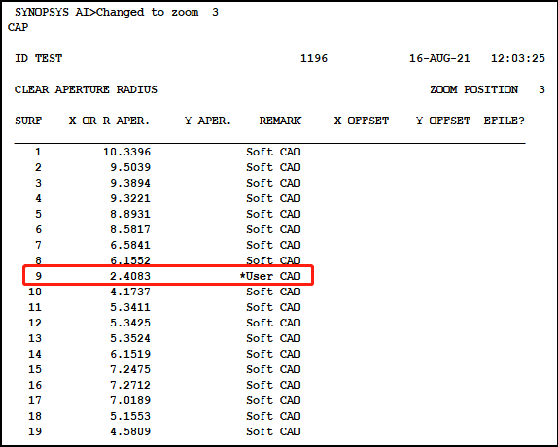

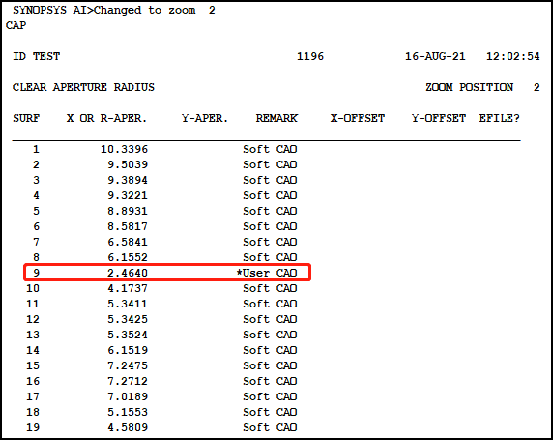

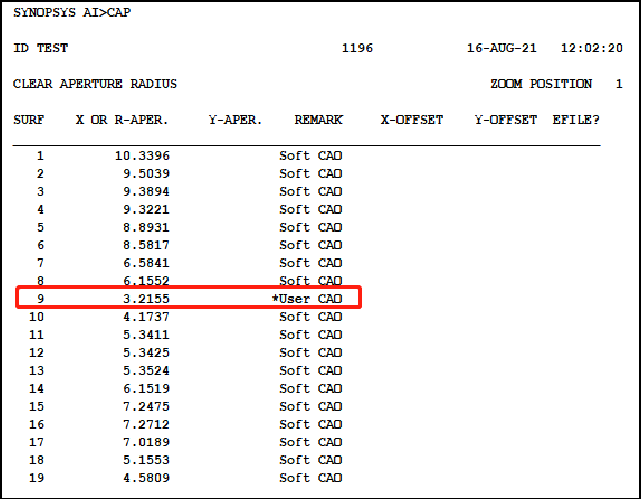

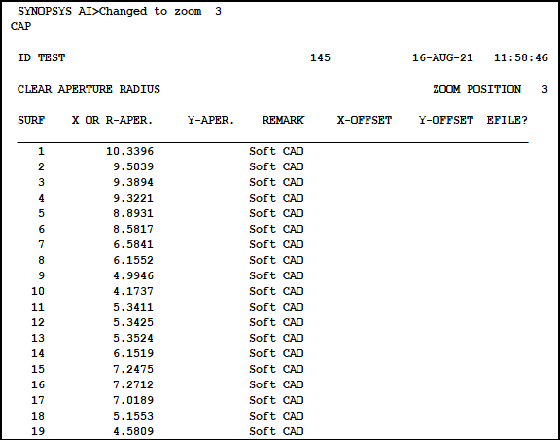

在不同变焦位置处在CW输入CAP查看光阑处的孔径

问题修复

修复了MSS对话框和用户手册中开关列表不一致的问题。
