Classic版本和UI-Plus版本的新功能：:

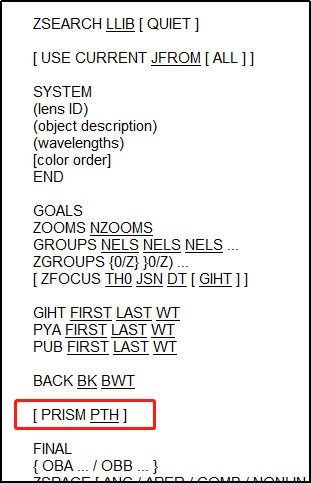

1. ZSEARCH中新增输入PRISM PTH，程序搜索完成后将在镜头末端添加一块与N-BK7相同的玻璃模型，厚度为PTH。在实际镜头后面可能会有保护玻璃，其会影响系统像差。当然，后续可以将此玻璃模型替换为您所需要的玻璃类型。 (注意，DSEARCH中也有此功能，使用输入COVER。)

2.新增IPVAR操作数以图像质心作为OPD参考点，以波前方差为目标。因此，它不同于GNV，GNV以主光线点为基准。它在格式上也不同。需要使用M tar wt...格式，这种格式与光线像差相同。

3.CFIX命令更加强大。CFIX {C/E/R}将重新定义当前所有孔径为圆形、椭圆形或矩形的硬孔径。如果在FFBUILD输入中使用XCAP命令使孔径为非圆形，且希望后续更改孔径类型，则可以使用CFIX {C/E/R}指令。

4.ZFILE输入新增ZCSTOP。如果ZFILE定义中包含了ZCSTOP，并且在镜头文件中声明了CSTOP，那么在每个变焦位置上的硬CAO将根据该变焦位置中的光线路径重新计算。(没有此声明，CSTOP光圈仅在ZOOM 1时计算，并适用于所有变焦位置。)

5.在SYNOPSYS的安装文件夹中添加了两份PDF格式的用户手册：

SYNOPSYS Tutorial Manual.pdf：这是教程手册的PDF版本。您可以找到一些有用的章节，指导您如何使用SYNOPSYS™进行镜头设计。

SYNOPSYSUPV2.pdf：这是帮助手册的PDF版本(包括Classic版和UI-Plus版的内容)。在UI-Plus版本中，您可以通过点击帮助的下拉菜单来打开它:

Classic版本和UI-Plus版本中已修复问题：

1.修复了Schott玻璃目录中F2玻璃的错误数据导致软件崩溃的问题。

2.修复了LCPLOT命令对真实光阑系统无效的问题。

3.修复了FNAR不能正常工作的问题。

4.修复了MSS对话框和和用户手册中开关列表不一致的问题。

SYNOPSYS UI-Plus版本的亮点

重新设计了SPS电子表格，用于镜头数据输入，可以方便地访问每个表面数据的编辑器，如表面类型/形状编辑器，折射率编辑器，倾斜/偏心编辑器，使编辑镜头更容易。

新的“像质分析”菜单，提供了一套全面的分析工具，如鬼像分析，点列图，MTF和更多其他像质分析内容。

新的“优化”对话框，使得用户进行几步简单的操作便可立即执行行业中最快的优化。自动设计搜索(DSEARCH)对话框，将新颖的DSEARCH送到您的指尖（点击此链接查看搜索五元件系统的演示视频）。

帮助手册新增章节“对于Ui-Plus的用户手册”。点击“Ui-Plus工作区概览”一节来快速查看，或者点击下面的视频预览新界面的强大功能。
