SYNOPSYS 光学软件
作者：亚玲
作为一个新手来学习光学仿真软件，SYSNOPSYS光学软件无疑是最好的老师。操作简单，运行速度快，这是我对它的第一印象，伴随学习的深入，越能发现它的好，从最简单的建模开始，她的建模方法多，不拘泥于一种方法，我从刚开始的只能通过表格建模，到能够用宏命令建模，并能够读懂宏指令的含义，都离不开帮助手册和用户手册的帮助。介绍了每个功能的用法并举例示意。
使用之后发现SYNOPSYS软件的功能十分强大，还有许多独特的功能，像PAD优化算法快，从零开始进行定焦和变焦搜索镜头，自动增加和删除元件等。令我印象深刻的是对镜头进行优化时速度非常快，还有模拟退火功能可以跳出局部最小值，找到那个最小值。例如对一个14片的平行平板优化到想要的结构，在SYNOPSYS中只需要两三秒。
自动增加和删除元件功能，也十分实用，每当一个镜头的MTF和RMS数据不在发生变化，评价函数也无动于衷时，增加一个元件，数据就会变得不那么难看，甚至还不错。加一个元件比优化数十次都还要管用。而自动删除软件，可以减少镜头加工成本。
SYNOPSYS的像质分析功能也十分强大，首先可分析的内容齐全，有像差分析、点列图、MTF和RMS等，其次是不仅仅只展现图像，数据也都有显示。图像也十分清晰，查看方便。下面展示一下上面生成的14片镜头的部分像质分析。

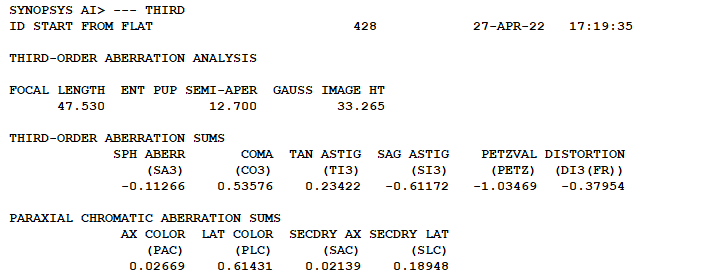

图 1 三阶像差

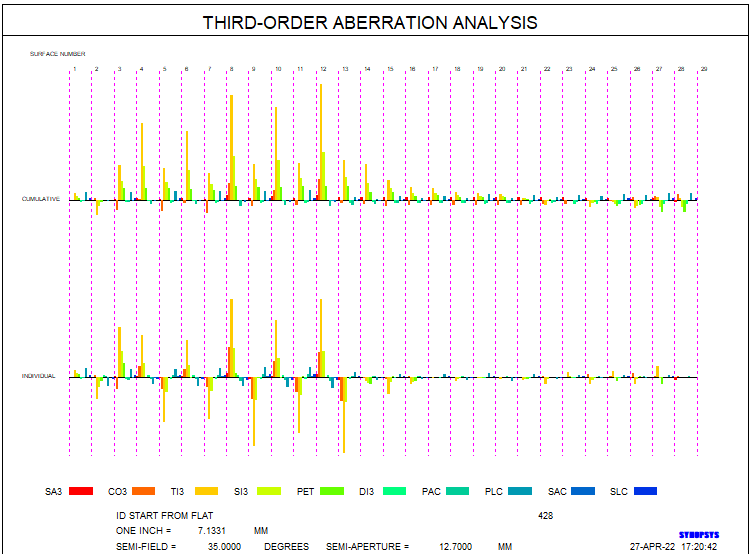

图 2 三阶像差图像

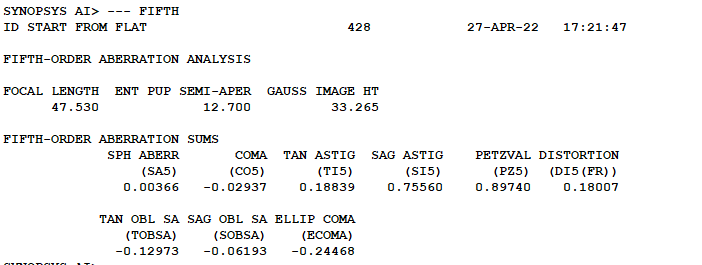

图 3 五阶像差
图 4 畸变图

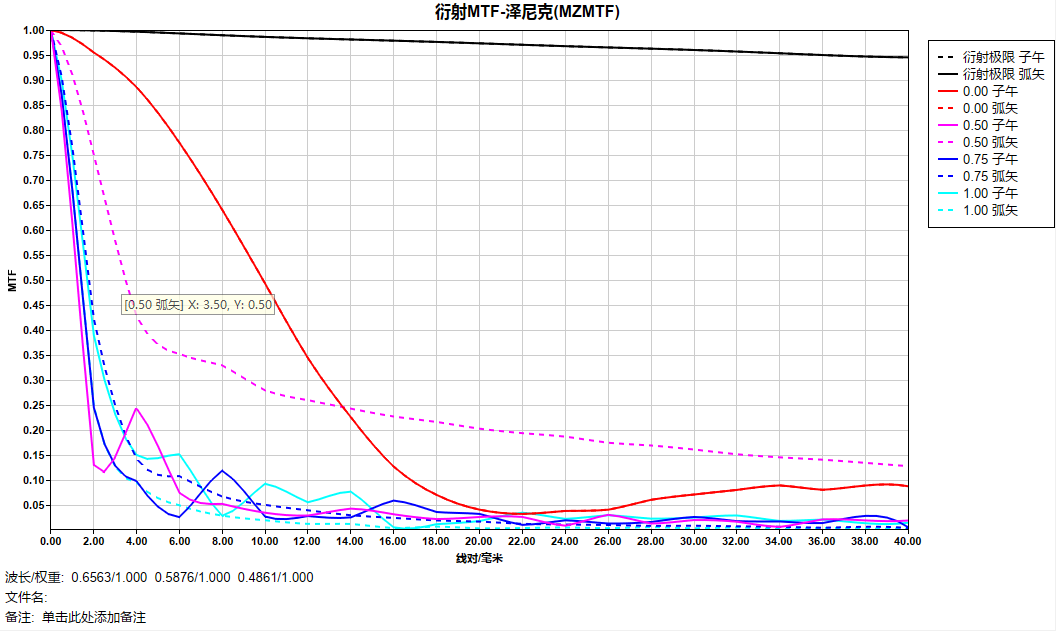

图 5 多视场衍射MTF

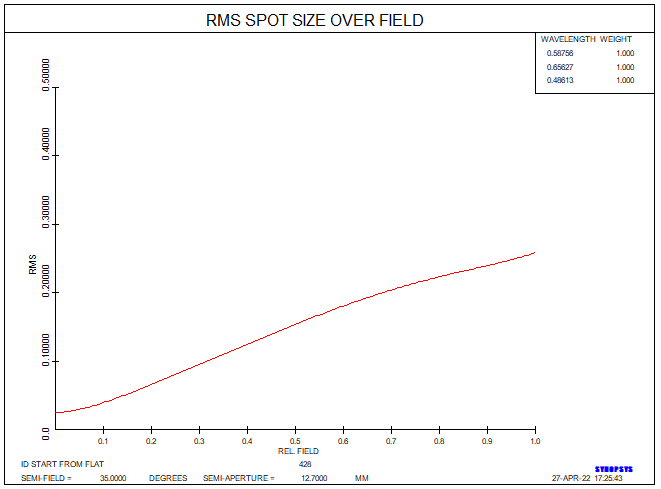

图 6 RMS光斑图

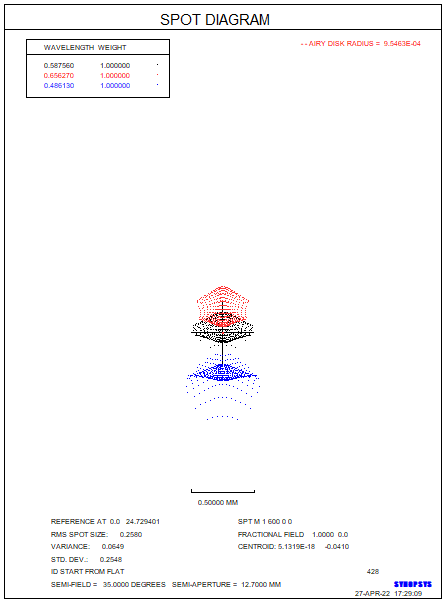

图 7 点列图
如果SYNOPSYS软件的快不只是包括优化快，在寻找初始结构上，也称得上一绝，不在是像传统方法一样，需要找到大量的镜头，在里面找到合适的，这项工作无疑是巨大且麻烦的，SYNOPSYS找到了一种新的方法，依靠定焦和变焦搜索可以快速找到想要的初始结构，而且不止1个初始结构，同时生成10个最好的初始结构供我挑选呐。以下图形是定焦搜索五片式出来的初始结构。

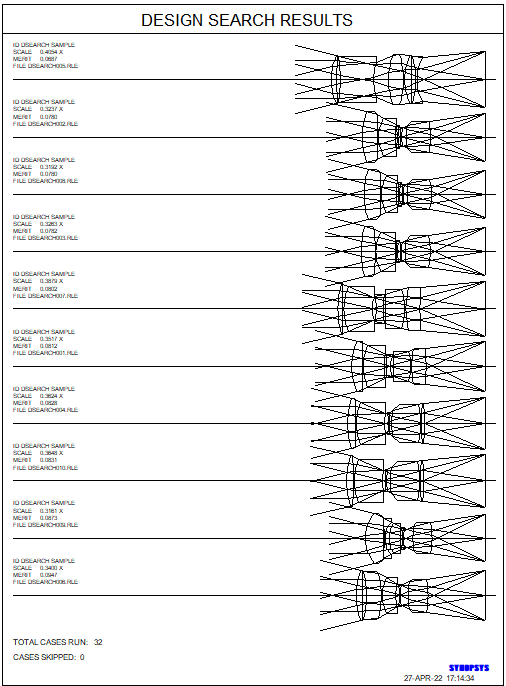

图 8搜索出的10个结构
图 9 评价函数最小的初始结构
学习了一段时间的SYSNOPSYS软件，虽不精，但也知道了大部分功能，在设计镜头时满足设计目标的喜悦是它给我的，和它相识虽短，但眼里已全是它吧。
