SYNOPSYS™15.49 版本新功能

新特性

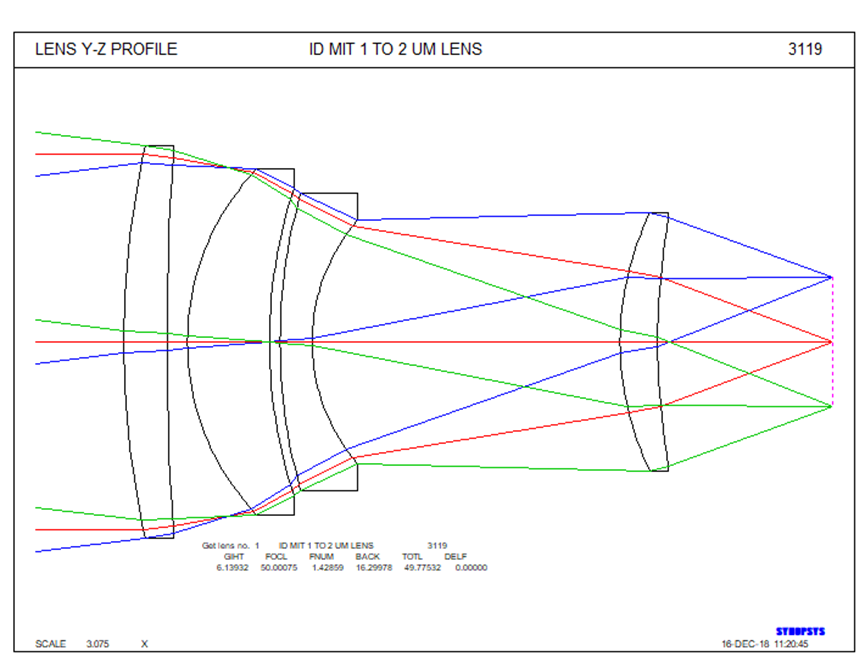

1.现在可以在图形窗口中以Courier字体显示带注释的文本。这是为了当您想要复制一些打印文本，如Zernike系数项，以粘贴在绘图上时而使用的。因为它是按比例间隔的，因此默认文本不会以相同的方式排列。

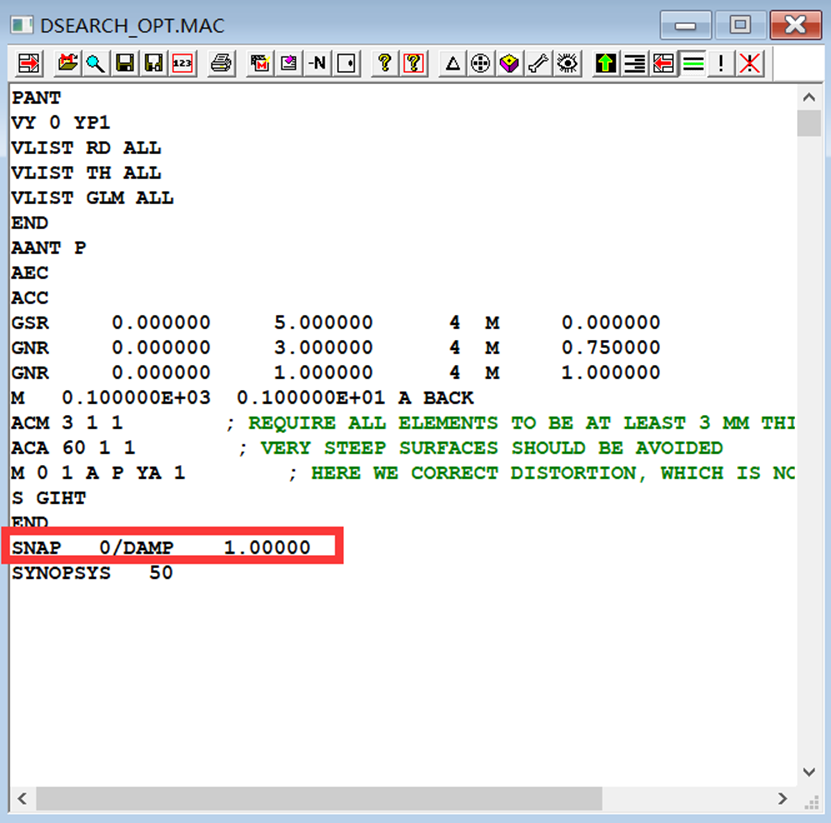

2.DSEARCH现在可以接受一个可选的DAMP输入，并将其添加到优化MACro。有时一个比较高的阻尼会使它工作得更好。

3.有一个新的变量可用。命令 PGM可以指定一个表面的塑料PLASTIC材料，并且改变折射率和阿贝数，以便它们都沿着一条曲线移动，并穿过要找到塑料材料所在的区域（玻璃图）。如果一个表面已经被指定为塑料PLASTIC材料，那么通常的GLM变量也会做同样的事情。这样应该可以避免以前用边界条件建模而产生的区域过小的相关问题。

4.如果透镜中的球面或圆锥非球面具有定义G项系数, 那么新的变量DCA将这些系数变量化，因此您不必一一单独列出。如果您愿意，也可以选择只改变轴对称或旋转对称的系数项。

5.DSEARCH... SINGLE现在接受您想作为十进制数处理的情况。当然它仍然像以前一样接受一系列1和0，或者P和N。

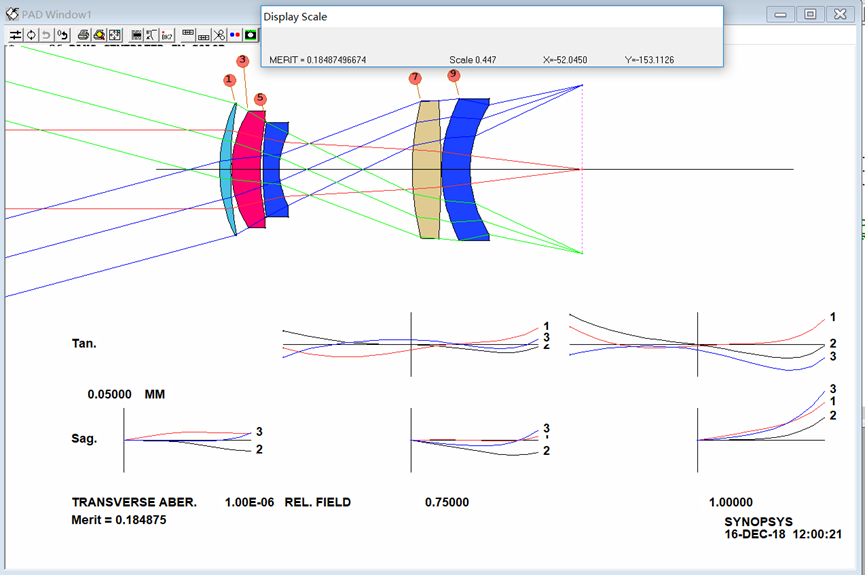

6.PAD现在能够通过一个命令，在5个多重结构中，让其中任意一个多重结构中的五个视图建立联系。在此前无此项功能命令。

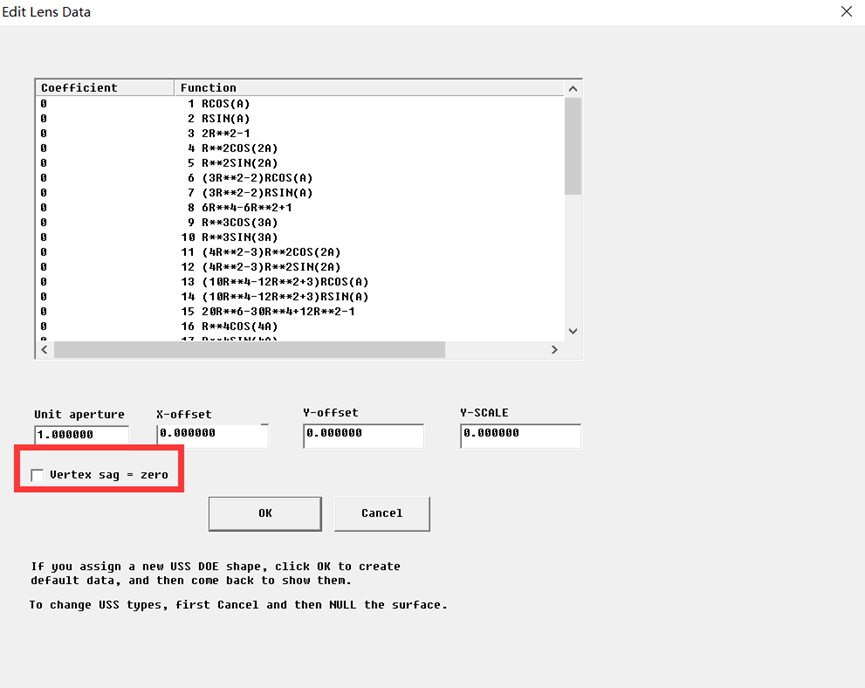

7.用于转换或编辑Zernike曲面的“形状选项Shape Option”对话框现在有一个复选框，您可以在其中选择使曲面通过顶点。（如果没有被选择，则Zernikes可以在原点具有非零sag值。）

8.我们对源代码中的一个命令作了修改，那些使用USERDLL.sln功能来完成他们自定义功能的用户，将需要更新一个名为fortranstructures.h的文件夹内容。所以在你更新本次内容之前，请联系OSD公司相关人员，获得该文件内容。

错误修复

1.ELD元件图纸没有正确地显示名为CMIRROR的镜片厚度。

2.如果开关1关闭，则优化可能失败。

3.SPS电子表格没有在小型笔记本电脑上正确显示。现在，它显示的镜头数据是25组而不是50组，所以它也适用于小屏幕。

4.如果运行AAA（Automatic Aspheric Assignment），但中途停止该进程，它将加载位于请求的库位置的当前内容，如果完成该任务，该库位置将被重写。

5.在命令窗口中用于选择文本的新协议将在您按下任何键时立即关闭选择，但是那将禁用C复制和扩展选择功能。现在它们都将被允许。
