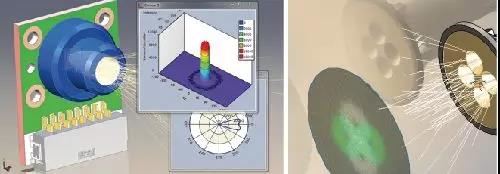

APEX光学分析设计软件

完全集成于业界标准的3D模拟软件SOLIDWORKS

基于 Breault Research Organization Inc.公司的 ASAP 光学模拟软件的核心技术，APEX为光学和照明系统的设计、分析创立了一种简单易学的流程。APEX专注于协助、优化工程师在CAD环境下运用光学软件分析工具。

鉴于 APEX 中集成了 SOLIDWORKS 全部精细的功能，没有必要在两种环境下翻译、转换。在APEX中你的所有操作，包括学习、创建、设计以及分析都在一个简单方便的环境中进行。APEX使CAD设计和光学工程无缝融合，创造了一款具有“光学意识”的设计工具。

在 APEX 中，所有光学元件都没有 CAD 限制。相反地，APEX 融合SOLIDWORKS 在几何建模方面的强大以及光学系统样机对于模拟结果严格、精确的追求。APEX中创建的光学元件具有光学的容差，可以无缝导入到更大的，可能包含电子、机械或其他类元件的系统中。

APEX 允许光学工程师和机械工程师并肩工作，开创了未来光学的新可能。

APEX主要特点

易学易用：光学和 CAD 软件高度兼容，非常直观，易学易用。
集成 SOLIDWORKS：SOLIDWORKS 环境下完全的光学设计和分析能力。
CAD/光学环境：工作于统一环境下，避免了两类软件之间的翻译、转换。
简单的工作流程：以简单易学的工作流程创建可视化的光学、照明系统。
瞬时反馈：瞬时反馈系统特性或分析步骤中需要输入的参量。
在线帮助体系：以工作流程的形式组织帮助文件，便于帮助文件的利用。
数据库资源：提供包含光源、透镜、介质、膜层、散射模型等数据库以及用户定制数据库。
快速光线追迹：利用基于 ASAP 核心的引擎进行快速、准确的光线追迹。
灵活的分析能力：提供多种分析工具，便于我们理解光学系统的特性。
自动保存结果：在一个项目下同时进行多个系统的模拟，自动保存模拟、分析结果。
回访模拟结果：可以在多个自动保存的模拟结果之间进行切换。
项目共享：共享系统的所有特性、所有模拟、分析结果。

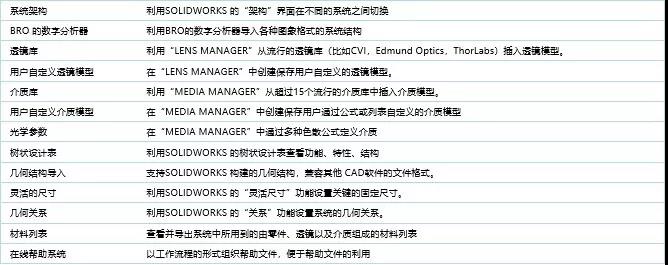

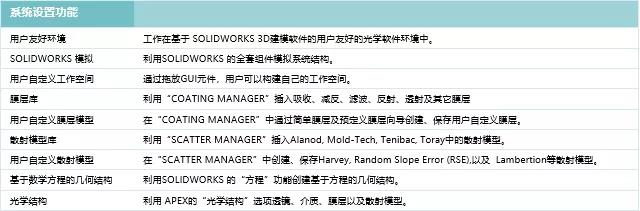

APEX系统设置功能

APEX光源定义功能

光源库 提供流行的 arc, CCFL, filament, and LED 等光源 光源管理 利用 Light Sourse Manager 从光源库中选择插入 arc, CCFL, filament, and LED 等光源 加入多光源 在系统中同时插入多个相同或者不同的光源 波长选项 可创建单波长或多波长光源（波长间隔可自定义） 光线选项 可插入预定义或用户自定义温度、通量以及光线数目的光源 格子光源 创建具有用户自定义分布以及方向的矩形或椭圆形光源 采用量测数据定义光源 利用导入到APEX中的多种格式的测量数据创建光源 光源数据 查看或导出与光源特性相关的数据，如通量、位置、方向等 选择光线 可以通过布尔运算选出一部分光线进行分析处理 光源照度 可进行光源照度分布计算并显示出来 光源强度 可进行光源照度分布计算并显示出来 光源亮度 可进行光源照度分布计算并显示出来 等烛光分布可视化 可进行光源的等烛光分布计算并显示出来 A、B、C型强度 可进行A、B、C型强度分布计算并显示出来

APEX分析功能

分析灵活性 综合利用多种分析工具可显示或获取追迹之后光学系统信息 辐射度学分析 可进行全系统、元件表面以及内部的辐射度学分析 照度分析 可对系统进行照度分析并显示 强度分析 可对系统进行强度分析并显示 亮度分析 可对系统进行亮度分析并显示 等高线图 可绘制系统光分布的2D以及3D等高线分布图 伪彩色图 可绘制系统光分布的伪彩色图 等轴线图 可绘制系统光分布的等轴线图 网格图 可绘制系统光分布的网格图 横截面分布图 可绘制系统光分布的横截面分布图 等烛光图 可计算并绘制系统光分布的等烛光分布图 A、B、C 型强度分析 可对系统进行A、B、C 型强度分布计算并显示出来 数据的数学运算 可对计算数据进行数学运算，如平均、取对数、平方等 绘图设置 可根据用户意愿对图形参数进行设置 自动保存计算结果 可对模拟计算结果进行自动保存 结果再次访问 在已经自动保存的结果之间进行切换 项目共享 利用 “Optical Pack-and-Go” 可以共享项目的所有数据和计算结果

APEX光线追击功能

追迹光线 利用 ASAP 的核心进行快速、高精度的光线追迹 追迹单根光线 可进行单根光线追迹计算，以了解光束在系统中的传输行为 环境介质 可在 “Media Manager” 中设置环境介质 波长和功率单位 可设置波长和功率单位 菲涅尔计算 可进行菲涅尔追迹计算，考虑如S、P偏振，内全反射等 光线终止 可设置光线终止追迹的条件 光线分散 可设置光线分裂特性，如按 Monter Calo 或菲涅尔公式进行分裂 光线散射 可设置光线在表面上的散射特性，如散射次数以及散射系数 光线追迹显示 可设置光线追迹后的显示特性，如光线的颜色、数目等 光线追迹精度 可设置光线追迹的精度v

APEX优化功能

设置变量 各个参数可以设置为变量 设置评价函数 对均匀性、最大光强度、光斑形状进行设置

APEX并行处理功能

APEX 并行处理功能，以提高光线追迹的速度和效率。APEX 使用与 ASAP NextGen 相同的计算内核，因此它的 CoreMax 技术可以在本地PC的所有内核上，自动运行并行进程。此外，还可以控制每台机器上访问的内核数量。

APEX 是一种光机系统分析与设计的工具。APEX 在一个真正的 CAD 界面中提供光学软件工具。在 APEX 中，光学元件没有 CAD 限制。相反，APEX 将 SolidWorks 几何建模的强大功能与光学系统虚拟原型所需的精确性相结合。APEX 创建的光学组件具有光学公差，并无缝地与更大的系统模型融合，包括电气、机械和其他系统组件。光学和机械工程师终于可以在同一软件上并行工作了。
