GDS 气体探测传感器

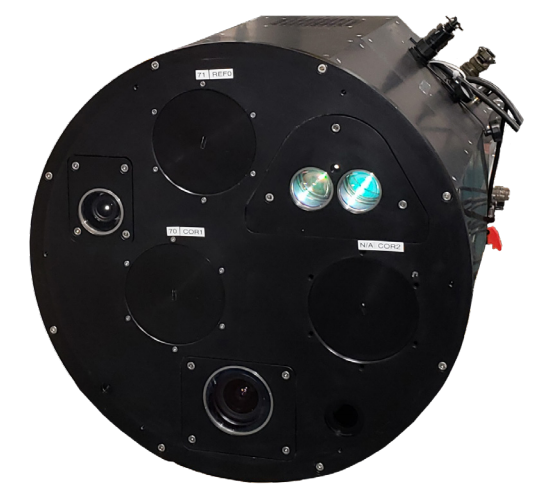

GDS 气体探测传感器(型号： #66265A30000) 是一种飞机/直升机悬挂两相气体/泄漏探测传感器。GDS 通过内部的视频和高清摄像机可提供文档并保障可追溯性。GDS使用感兴趣的气体样本作为光谱滤波器。

GDS 工作模式

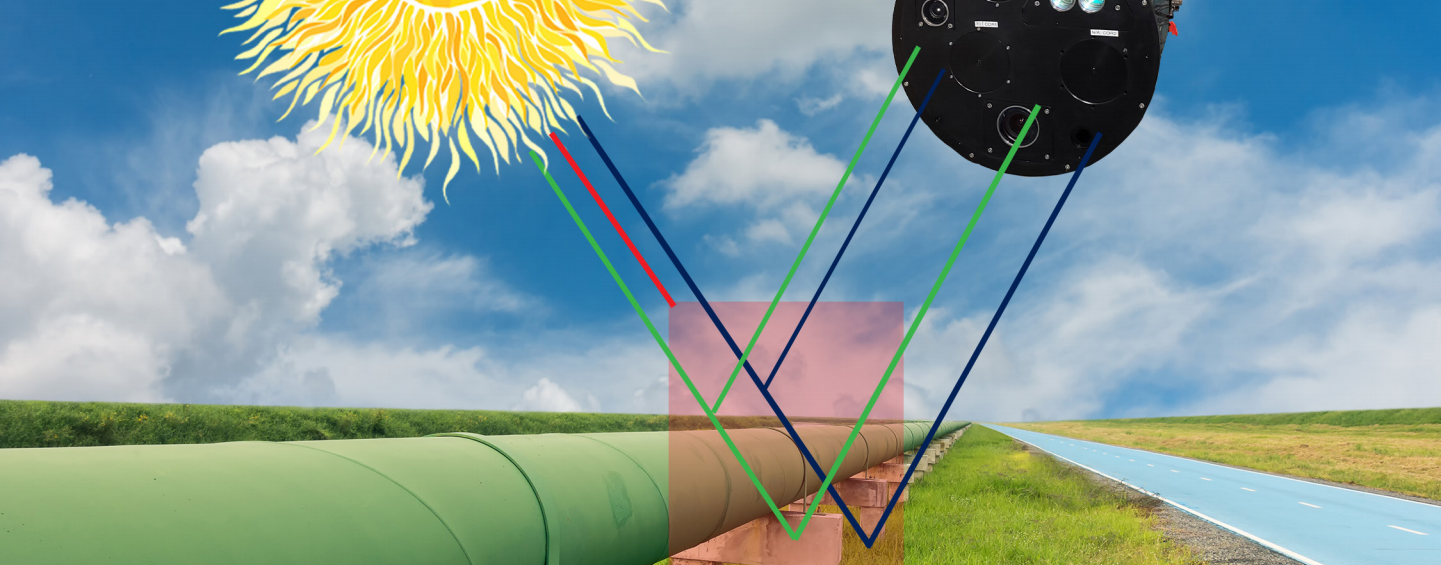

两个辐射计——一个在光路中有气体(相关)单元，另一个没有，通过一个狭窄的光谱吸收带(通带)聚焦于地面。没有相关单元的辐射计测量通带内(REF信号)的总入射辐射度/通量。

具有相关单元的辐射计也在COR信号的通带内测量入射辐射度/通量。通过比较REF和COR信号，提取气体浓度。机载摄像机拍摄现场照片，传感器测量位置和飞行相关数据。

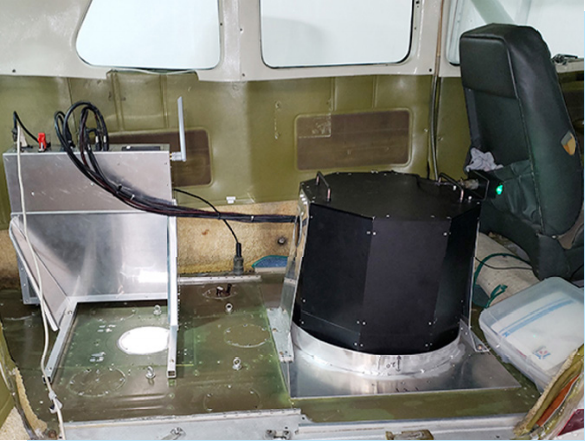

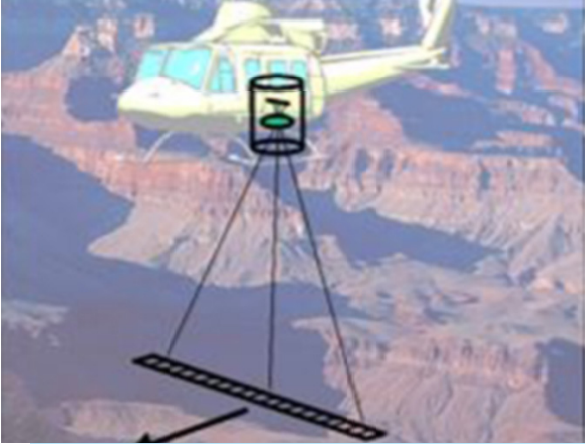

该传感器可在300米的离地高度运行，垂直安装在一个标准的螺旋桨飞机上，并可以看到下面的场景。系统通带在2-3微米之间。地面分辨率为200mm。

每个辐射计拥有光学匹配放大和减少视差到一个像素内的功能。数据存储在数据电源管理系统中，用于事后分析。

应用
管道检查
泄漏检测
乙烷和甲烷检测
碳氢化合物的检测

系统规格:
检测方式: 气体过滤器相关辐射计
气体探测: 甲烷和乙烷气体
辐射计: 参考 1 EA | 气室 2 EA
光学系统的地面分辨率 @ 300m: 2m
几何点源图像直径: 300 um
辐射计对齐/重叠: +/- 2像素对齐
气室压力: 0 - 1.1 atm
光学F数: 2
电泳显示: 22.5米
视场距离 @ 300米离地高度: 64米
失真: < 5％
工作波段: 2.22 ~ 2.41 um
电源电压: 28 VDC
电流: 10 A
环境温度: -20℃~ 40℃
湿度: <95％

子系统：
红外摄像机: Zephir 2.5
高度计组件: LTI通用激光传感器(0144745)
高清相机: Basler USB3 C-Mount 相机 (ACA5472-17UC)
摄像机镜头： Basler Pulse USB3 CS Mount V04 (PUA1920-30UC)
摄像机镜头: Basler 镜头 (C125-0418-5M)
内部温度监视器: Omega RTD-830
超小型压力传感器: P-7100
温湿度传感器: HC2-xx25
惯性导航系统:Mti-7 微型 GNSS/INS 模块

尺寸和重量
无手柄长度：20”
加手柄长度: 21.5”
安装面直径: 18”
身型: 八角形
身宽: 16 5/8”
重量: < 100 磅
