Ripple^TM是一款独立于设备的干涉测量采集/分析软件。它可以用于从干涉仪中获取干涉图数据和/或导入各种文件格式的数据。

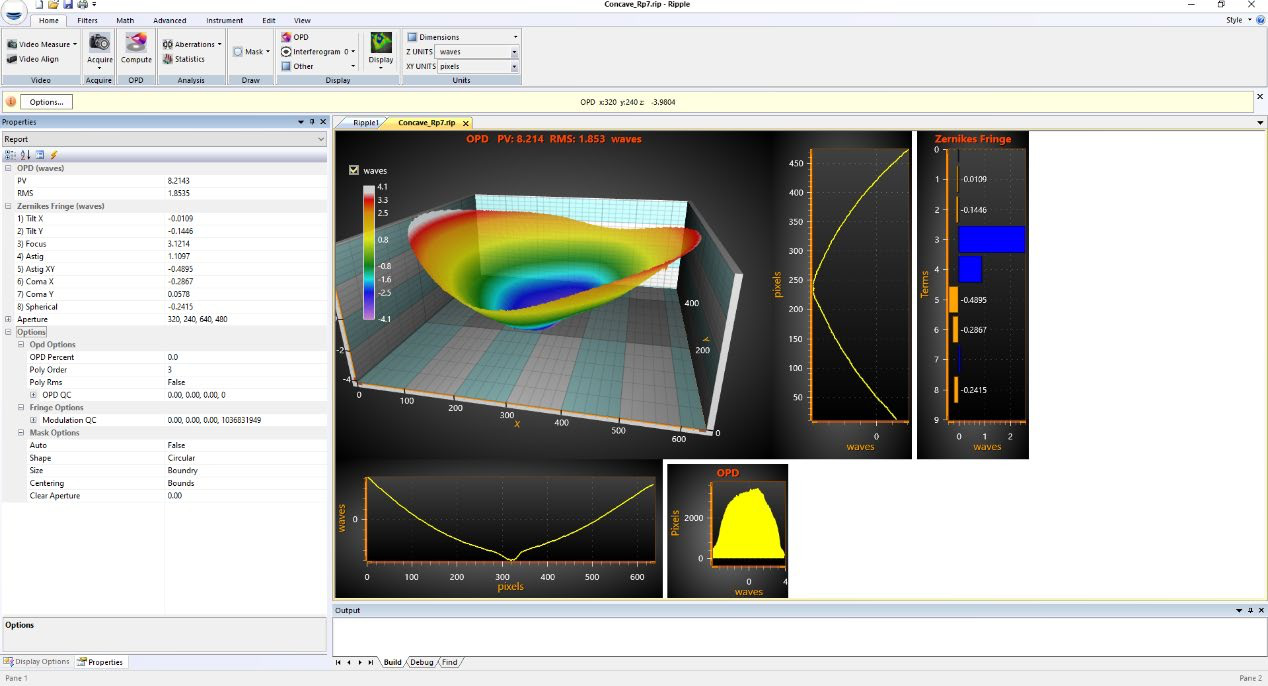

Ripple 干涉测量软件提供了广泛的功能和数据分析，界面简单直观易于操作。交互式图形以2D、3D和剖面横断面的方式显示数据。软件拥有完备的仪器控制功能、数据采集和分析工具，可用于集成制造过程、自动化和关键报告。基于简单的工作流概念，用户可以轻松体验从设置到分析报告的测量过程。

采集与分析

· 相移和空间载波干涉图分析
· 手动和自动掩膜(光圈，遮光)
· 峰谷 (PV)， RMS, ISO 10110-5
· 泽尼克、赛德尔、XY 多项式
· 斜率分析
· 参考减法和高斯，中值，尖峰滤波器

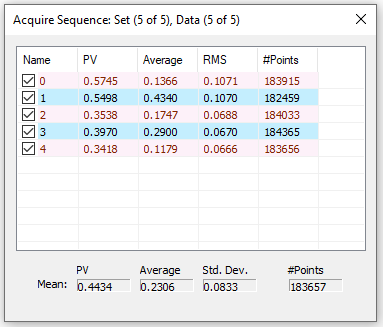

· 质量控制，平均和均方根重复性测试
· 插件模块:曲率半径，角度分析

特性

. 兼容几乎任何干涉仪
· 接近实时的能力和图形
· 简单而强大的 Ribbon 界面
· 多种文件格式(导入、导出)
· 用于自动化的 C-Style 脚本
· 可作为一个完整的应用程序或程序员的库。

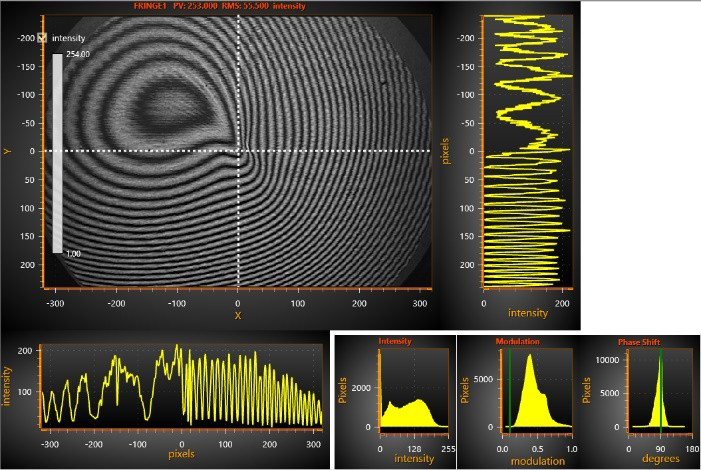

干涉图

· 单边缘载体
· 相移(3-13幅干涉图)
· 高斯和中值滤波
· 数据采集过程中的质量控制
· 可从从虚拟的任何相机或干涉仪采集
· 可从各种流行的文件格式导入

OPD

· 噪声数据的稳健展开
· 高斯滤波，中值滤波和脉冲滤波
· 取平均值
· 参考减法

掩膜

· 任何数量的光圈和遮蔽
· 圆，椭圆，正方形，长方形，多边形
· 手动(鼠标或数字输入)
· 自动

分析

· 峰谷(PV)
· RMS
· 多项式拟合
    1. 塞德尔
    2. 泽尼克(单位圆、椭圆)
    3. XY多项式(任意形状)
    4. 气缸、扭曲、权力
· ISO 10110 - 5规范
· 坡度(水平、垂直、大小)

单位

· 在用户选择的单位中显示高度
· 以用户选择的单位校准和显示 x y 轴

显示

· 二维图像
· 二维彩色地图
· 三维表面
· 横截面
· 柱状图
· 数字列表的条形图
· 便于用户选择显示什么数据

插件模块

· Radius of Curvature (ROC)
· Angle Measurements
更多插件模块火热研发中……
