无纸化解决方案 SOLIDWORKS MBD

功能概况

SOLIDWORKS Model-Based Definition (MBD) 允许您定义和整理 3D 尺寸、公差、基准、备注、物料清单 (BOM) 及其他注解；自定义发布模板以满足制造要求，如零件或装配体规格、询价单 (RFQ) 和来料检查报告。您也可以发布为广泛接受的格式，比如 eDrawings®、STEP 242 和 3D PDF，以便进行清晰的 3D 交流。

为了更轻松地采纳基于模型的实践，每套 SOLIDWORKS Standard 中均包含了多项便利功能。借助 SOLIDWORKS Standard，您可以标注 3D 零件或装配体，使用注解视图组织 3D 定义，并直接以 3D 形式在 eDrawings 中进行交流。

产品优势

SOLIDWORKS MBD（基于模型的定义）是一个集成于SOLIDWORKS 内部的无图纸制造解决方案。SOLIDWORKS MBD 直接以 3D 方式而不是使用传统的 2D 工程图来指导制造流程，这可帮助理顺生产、缩短周期时间、减少错误和支持行业标准。

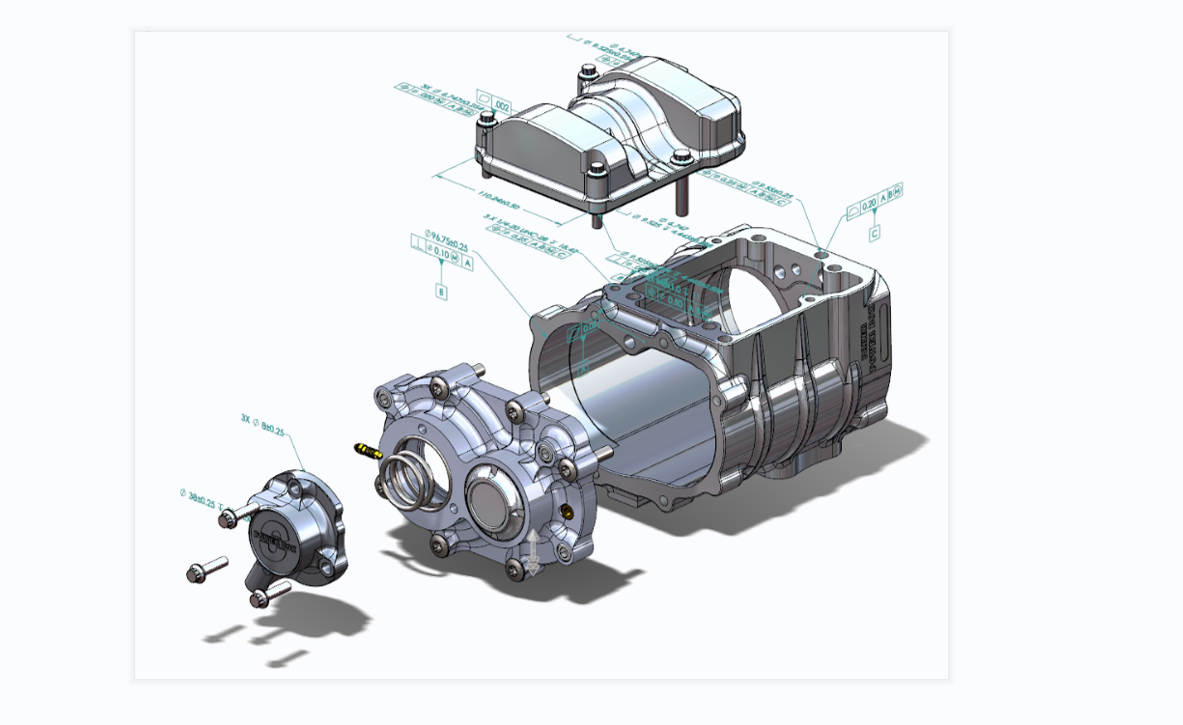

1、定义 3D 产品制造信息 (PMI)，例如，尺寸、公差、模型数据、表面粗糙度、焊接符号、材料明细表 (BOM)、表格、注释及其它注解。

2、SOLIDWORKS MBD 直接以 3D 方式定义 PMI，避免昂贵、耗时且具有风险的 2D 工程图弯路，可节省多达三分之一的总工程资金。 3D PMI 具有 3D 数据检查功能、交互性和丰富的元属性，因此还可以帮助加快交流速度、缩短报价时间和减少错误。

3、以清晰、结构化和易于使用的方式将 3D PMI 与 3D 模型整合起来。

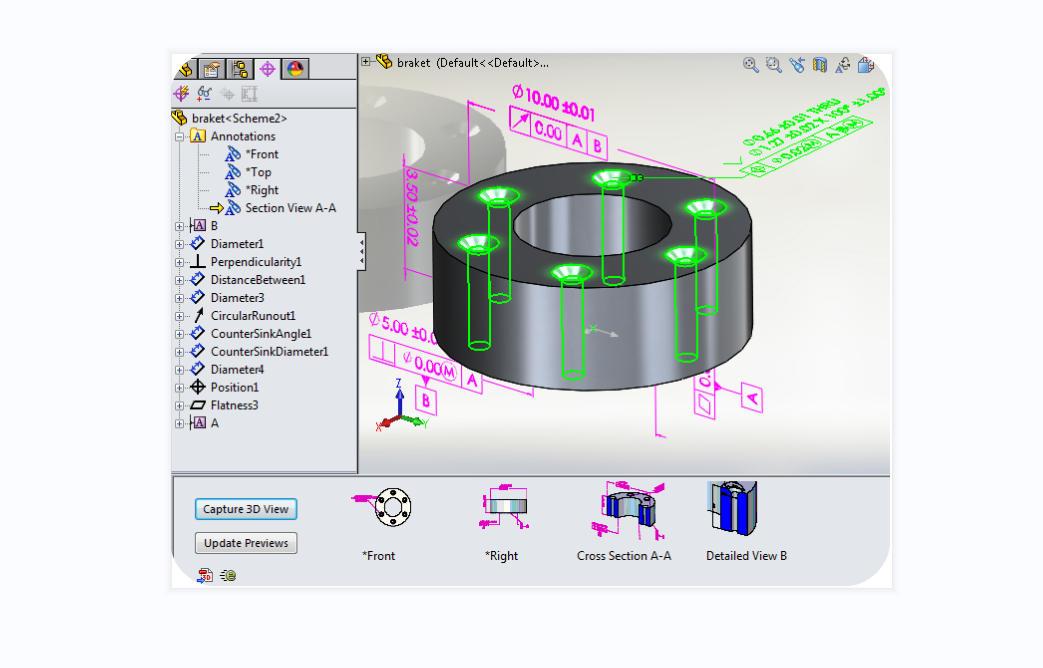

4、除了 3D PMI 定义，SOLIDWORKS MBD 还可通过不同的视图和显示设置将丰富的数据组织成清晰的结构化 3D 演示。甚至可以在您旋转模型时智能显示和隐藏 3D 注解，在保护功能关键型注解的同时为您提供额外的清晰度。显示杂乱无章？导航乏味？注解丢失？所有问题已解决！

5、为多个交付材料 [例如，工程图和报价请求 (RFQ)]和部门 [例如，运营、制造、QA 和采购部门] 自定义 3D 输出模板。

6、通过自定义 3D 输出模板为多种交付产品和部门提供服务。您可以构建布局、插入公司或集团徽标、放置 3D 视口和视图缩略图、编辑文字说明、嵌入元属性链接以及添加表。 SOLIDWORKS MBD 涵盖了所有上述功能。一旦设置这些模板，它们就将作为所有部门（例如制造、运营、QA 和采购部门）在多种交付材料（如工程图、请求报价 (RFQ)、检验报告和工作说明）方面的内部和外部过程指南。另外，SOLIDWORKS MBD 提供了一套全面的预定义模板，供您购买该产品后直接使用。

7、以行业标准文件格式（例如 eDrawings®、 3D PDF 和 STP 242）发布 3D 数据和 PMI。

8、支持行业标准，例如，Military-Standard-31000、ASME Y14.41、ISO 16792 和 DIN ISO 16792。

9、直接共享和存档 3D 数据可以为您和您的供应商省去基于2D 工程图重新建模的时间。

SOLIDWORKS MBD 帮助您共享和存档直观的 3D 数据，包括模型、PMI、视图和元属性，以便您和您的供应商不需要浪费时间基于传统 2D 工程图重新建模。借助 3D 数据，您可以更快地将旧制产品配置升级到新模型，并更轻松地设计工装和夹具。
