体光栅模块

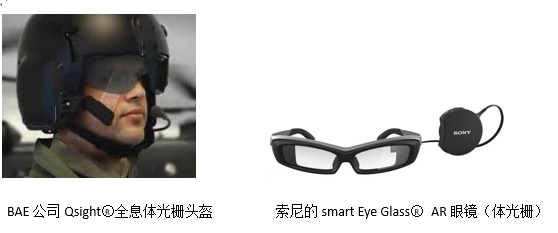

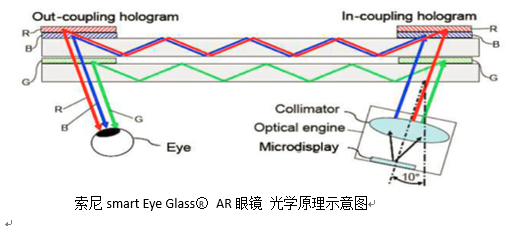

在全息波导头盔显示技术中，体光栅的运用也一直是一个看好的发展方向；早期，体光栅头盔显示技术一直是军用技术的代表，如战斗机飞行员头盔装备；近来，随着智能光学技术的发展，才逐渐开始民用化；但一些核心的技术仍掌握在少数几个技术寡头公司如英国 BAE公司，索尼近来也有向体光栅技术方面扩展，其Smart EyeGlass○R AR眼镜采用了该技术；

但该技术存在过高的技术门槛，使得其他公司一直在观望徘徊中；传统的光学软件对体光栅建模，更是乏力，其技术难度可想而知；ARtrix的专有体光栅模块，提供迄今为止功能最强的体光栅建模技术，并且可以与光波导搭配使用，因此可以帮助AR眼镜厂商在体光栅尝试上做更进一步的技术扩展。

体光栅应用特点：
1. 带宽，入射角范围窄，需要满足布拉格衍射条件。
2. 因此需要采用扫描式，或者多块体光栅来解决1的问题，但多块体光栅还需要解决串扰问题。
3. 工艺，成本上也是一大考虑。
4. 但由于衍射效率高，杂散光低（比传统光栅），舆论前景上看好。

ARtrix里边的体光栅模块功能优势：
1. 基于Kogelnik的耦合波理论
2. 适用于序列及非序列光线追迹

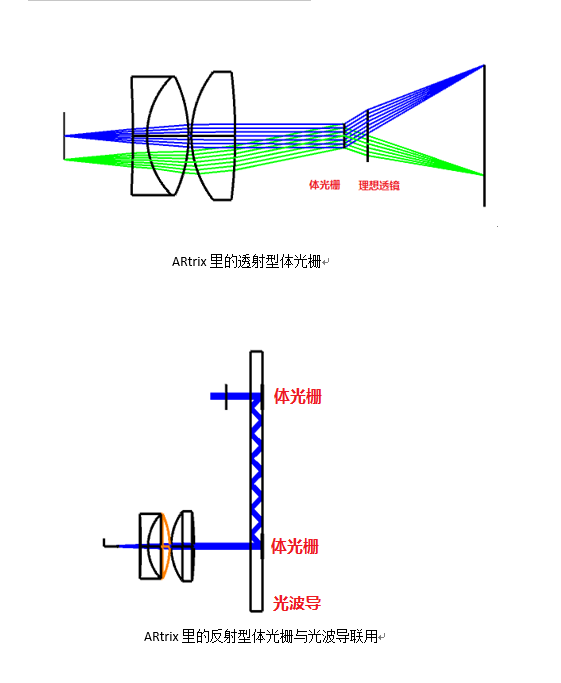

3. 支持透射型及反射型体光栅建模
4. 支持衍射效率计算
5. 支持非理想体光栅模型（带像差）
6. 可以进行公差分析
7. 可以与光波导搭配联用建模（AR眼镜需求）
