菲涅耳透镜模块

菲涅耳透镜一直受到一些高端VR厂商如HTC,Oculus等的青睐，其高端VR头显均采用菲涅耳透镜。然而菲涅耳透镜的建模一直是光学设计的难点，尤其是复杂的锯齿结构，菲涅耳透镜的采用是区分高端、低端VR厂商的重要分水岭，其技术也一直掌握在一些占据先机的大厂商手里，这些大厂商也不惜巨力，不断改进完善菲涅耳透镜方案。因为传统的光学设计软件无法很好的建模，也导致其他小型厂商无法望其项背，只能在中低端徘徊。

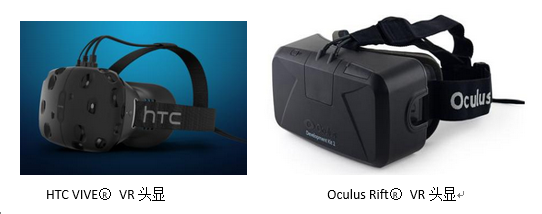

HTC的VIVE○R 及Oculus的Rift○R VR头显均采用了菲涅耳透镜方案。

菲涅耳透镜设计优点：
1.透镜可以做的更薄，质量更轻，因此穿戴体感更舒服
2.大批量成本、价格相对便宜
3.透过率更高，因此亮度高，并且节能
4.可以解决传统透镜画面成像不均匀、边角变暗、模糊等现象
5.视场角FOV可以做的更高，沉浸感更强

菲涅耳透镜设计难点：
1.存在杂散光（原理性）
2. 设计及评价困难
3.杂散光的存在使得像质评价（光斑点）极为困难,并且优化几乎无法进行。
4.还必须考虑公差特性，来综合评定加工难度。

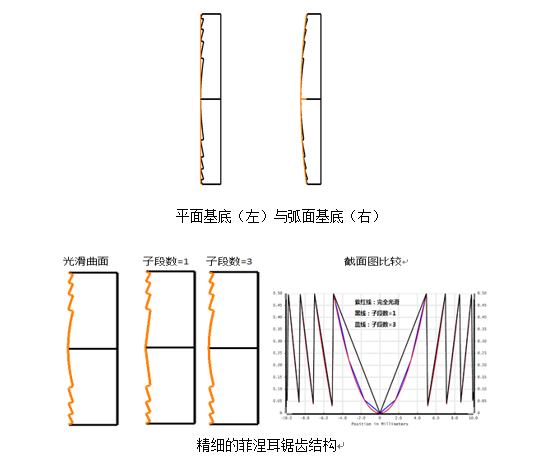

5.平面基底菲涅尔透镜设计相对容易，但像差矫正极为困难。目前国外一些主流VR大厂，将弧面（球面）基底菲涅耳透镜作为将来的研发重点。
6.现有的几乎所有光学软件，都没有针对性的模块，使得菲涅耳透镜从建模构型到优化等极为困难

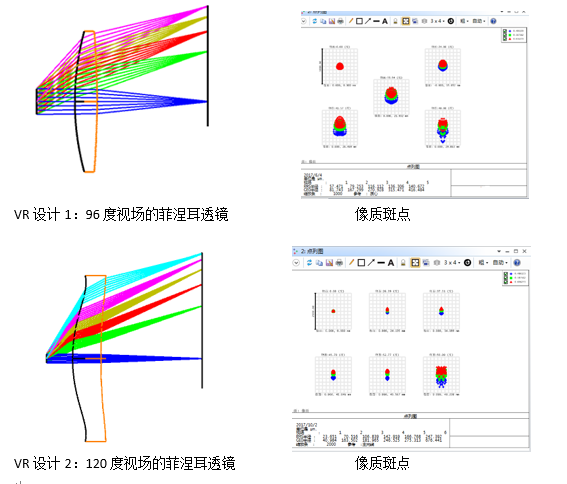

ARtrix的功能优势（针对菲涅耳透镜建模）：
1. 基底面可以是平面，也可以是球面、非球面或者柱面。
2. 锯齿结构可以是平滑锯齿或者是小平面锯齿。
3. 可以一键移除杂散光，使得优化可以顺利进行，无需繁杂的杂散光移除工作。
4. 锯齿面支持非球面表达式，更容易校正像差提高像质。
5. 可以评价公差松紧，另外可以将面型格点数据交给加工商，来保证加工精度。
