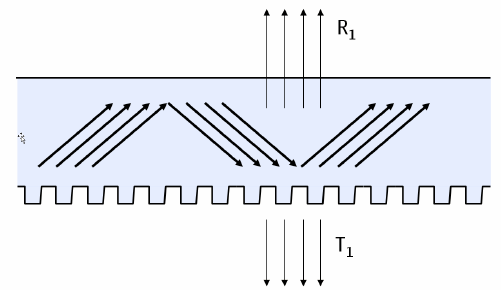

在增强现实眼镜（AR）中，波导与光栅是一个常用的搭配，波导实现光束的传输，光栅用于实现光束的耦合输入与输出。

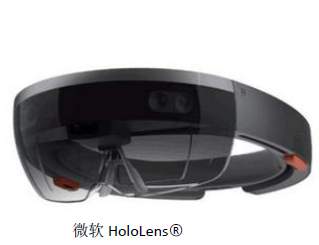

最具标志性的设计如微软的HoloLens AR眼镜及索尼的SmartEye Glass 眼镜，在这类的设计中，光栅的设计及使用是一个设计重点也是难点。一方面要考虑光栅的耦合效率，另一方面光栅的杂散光、多级次特性、出瞳控制等等也要考虑，还要考虑工艺加工及成本等等。

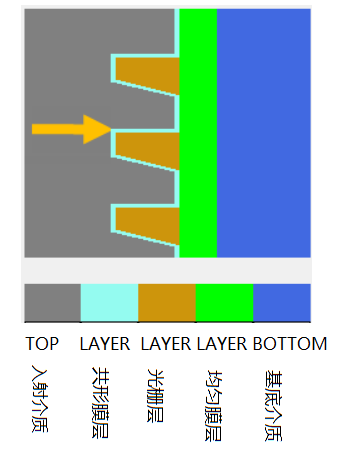

裸光栅并不可怕，可怕的是有时候为了增加耦合效率，光栅表面会镀各种各样的膜层 （前方高能，多图预警）。
现在我们可以用zemax来实现镀膜光栅的设计：
1. 支持可达50层的叠代膜层（牛掰啊！）
2. 可实现任意的光栅区域外形，如六边形，五边形，椭圆及其它自定义光栅形状
3. 严格的非序列追迹：同时多视场、多波长、多透射反射衍射级次
4. 严格耦合波(RCWA)算法，精确求解光栅耦合效率
5. 考虑偏振态的影响
6. 可以自定义光栅及膜层材料，及与Zemax材料库兼容
7. 支持的光栅类别有：正弦光栅、倾斜光栅、锯齿光栅、闪耀光栅、方波光栅、体光栅及其他自定义光栅类型
8. 支持多核、多线程并行运算
9. 支持光栅及膜层形貌扫描，图形界面输出
10. 不仅可以进行能量效率分析，还可以还原人眼视觉（真彩色输出）

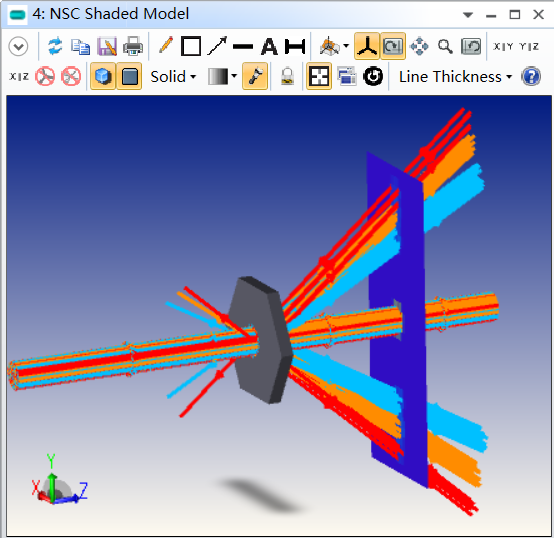

1. Zemax镀膜光栅图形界面输出（左）及多波长透射、反射级次同时仿真分析（右）

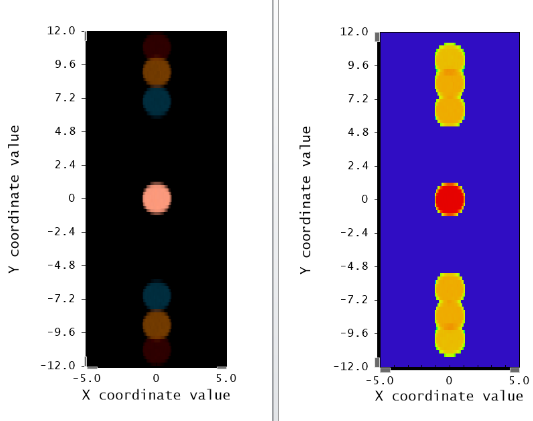

2. 人眼视觉响应：真彩色输出（左）与 能量图分析（右）

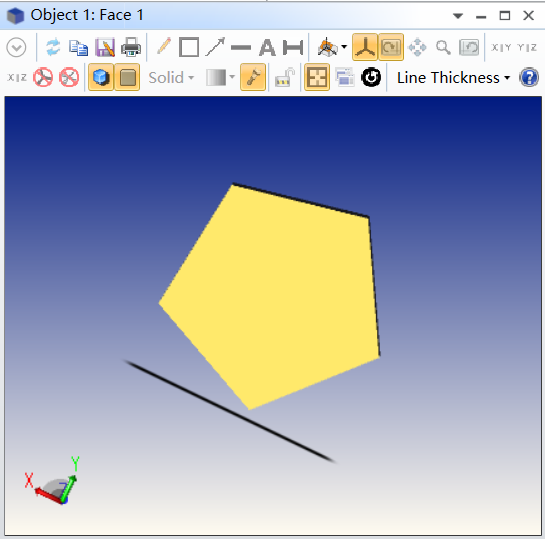

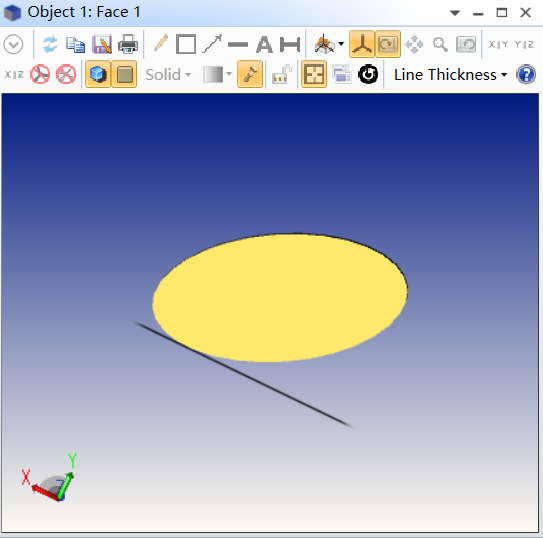

3. 任意的光栅区域形状建模

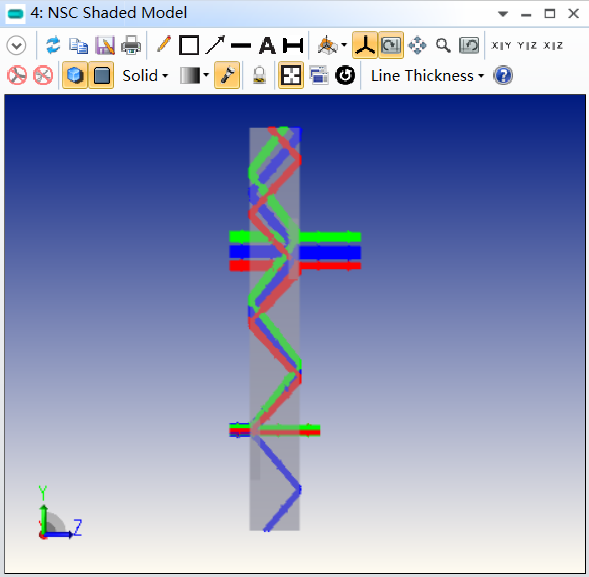

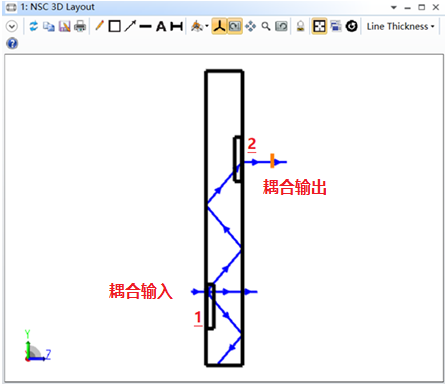

4. 实例：波导光栅的耦合分析

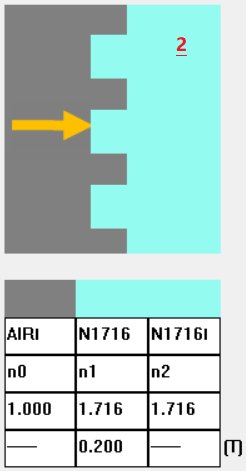

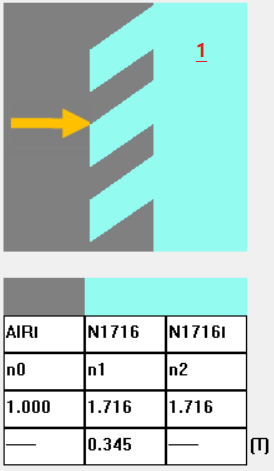

耦合输入与耦合输出的光栅形貌（形貌特征扫描功能）

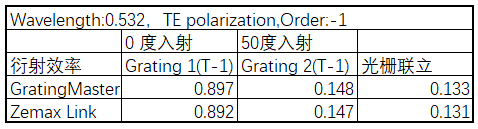

与专业光栅设计软件设计结果对比：
