本次是我们公差分析旗舰级模块的重大升级：Tolerance_General.dll
专用于面型不规则度（Irregularity）及斜率公差（Slope）分析，支持球面、平面、圆锥曲面、偶次非球面、柱面、自由曲面、离轴球面/非球面/自由曲面。
面型公差分析在一些高端应用，尤其是涉及到非球面、自由曲面比如HMD/HUD系统中，具有越来越重要的作用。
面型公差分布与加工工艺有关，因此选择与加工工艺配套、贴近的公差分布形式尤为重要，否则不合适的面型公差施加将极大的误导设计者，使得产品良率判断不可信，公差分析、像质与实际加工的相关性比较低。
对于球面透镜来说，传统的研磨工艺往往会产生低频的不规则度分布；而对于非球面、自由曲面，如果采用金刚石车削工艺，则会伴随一些中高频的不规则度、粗糙度分布。
ZEMAX里边支持不规则度分析有几个操作数，比如TEXI,TEZI，然而其应用起来与实际加工有很大的出入，局限性很大或者说公差分析不准，比如你实际加工可能有90%的良率，而采用TEXI,TEZI你分析的良率可能只有20%-30%，而且它不能对中、高频的斜率公差进行分析。
我们此次对公差分析模块的升级，重点的去考虑了如何更贴近加工实际，使得公差分析结果的可信度更高。面型公差分析是一个古老、复杂而又充满艺术的光学课题，时至今日，尤其是涉及到非球面、自由曲面，现有的光学软件都没有很好的解决方案，我们通过傅里叶谱域变换及zernike谱域变换的方法，提出了一种更高级、更有效并且贴近实际的面型公差分析方法，并且几乎能覆盖到所有面型。
特色如下：
1. 支持对称面型公差分布
2. 支持非对称面型公差分布

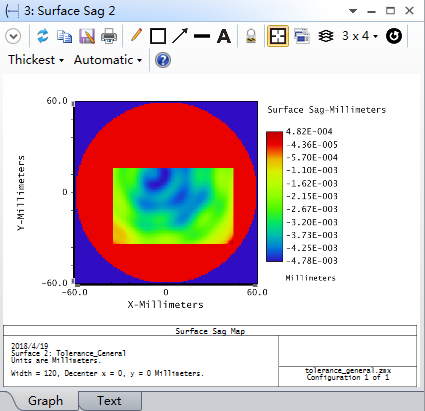

3. 支持离轴孔径（圆形、矩形或其他形状孔径类型）
4. 支持不规则度PV值，RMS值分析
5. 支持斜率公差PV值，RMS值分析
6. 支持灵敏度及蒙特卡洛分析

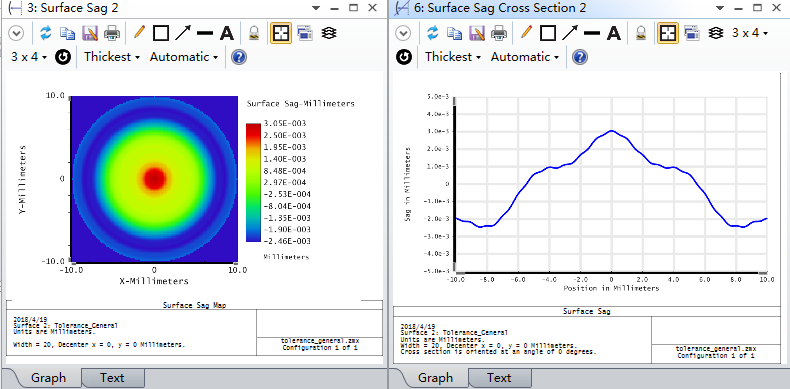

7. 支持比如”L型”，”N型”，”U型”，”M型”，”W型”等面型公差分布

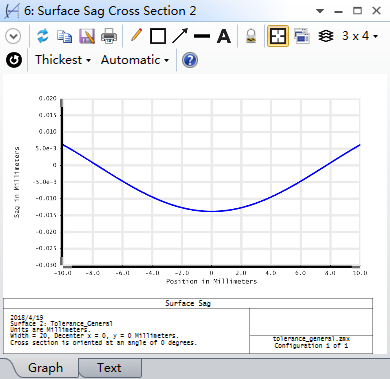

L型分布
N型分布
U型分布
W型分布
8. 面型公差支持傅里叶谱域解析：
（注意：有些光学加工、测量巨头如ZYGO支持这种骚操作！）

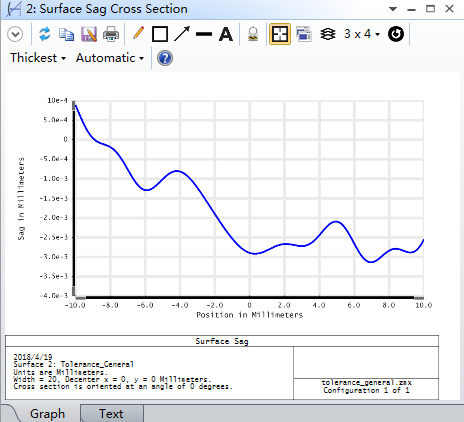

比如：一幅原始面型加工误差分布

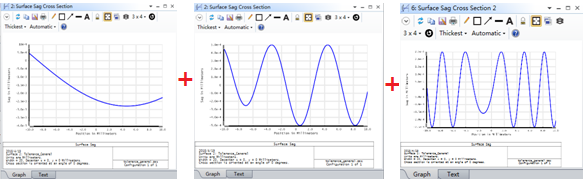

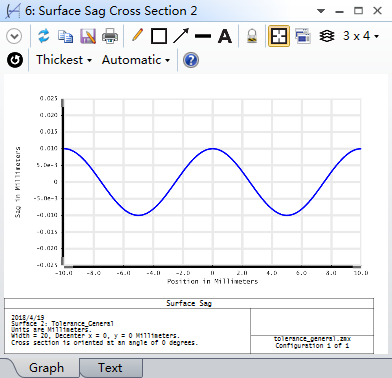

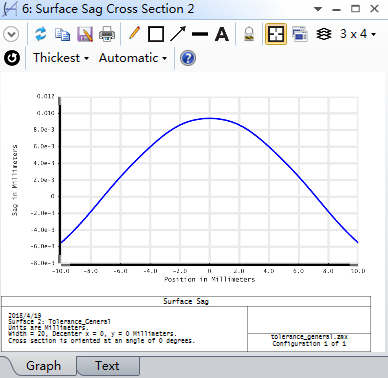

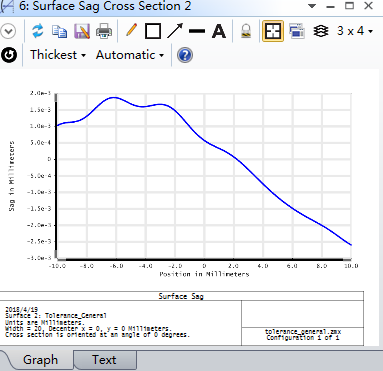

可以解析为：低频+中频+高频
9. 面型公差支持Zernike谱域解析：

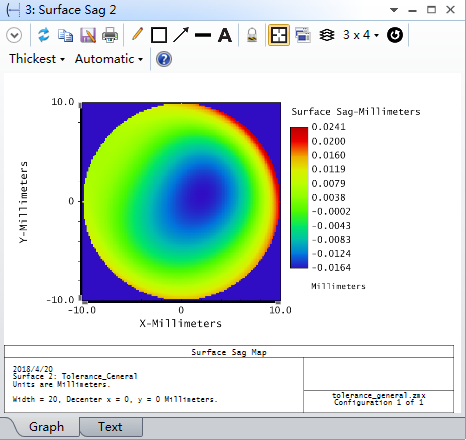

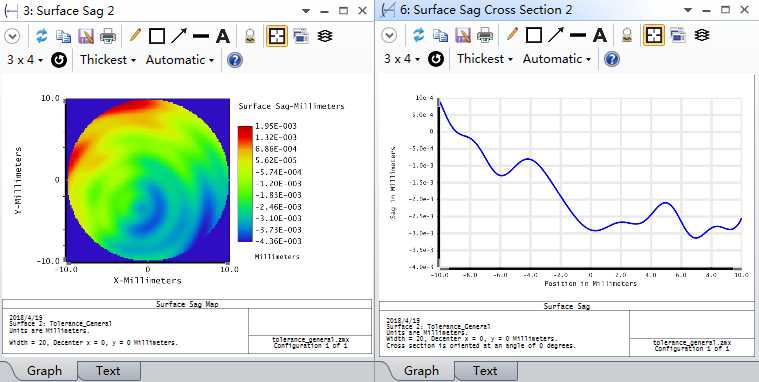

（注意：有些光学加工、测量巨头如ZYGO支持这种骚操作！并且有些面型偏差可以从干涉仪上测量得到）；比如：一幅测量得到的原始面型加工误差分布如下：RMS不规则度=9um

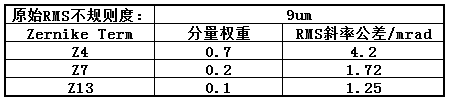

实际上上述加工图谱：可以由zernike 4(离焦项)，Zernike 7（3阶慧差项）及Zernike 13（5阶像散项）按照不同权重组合而成。

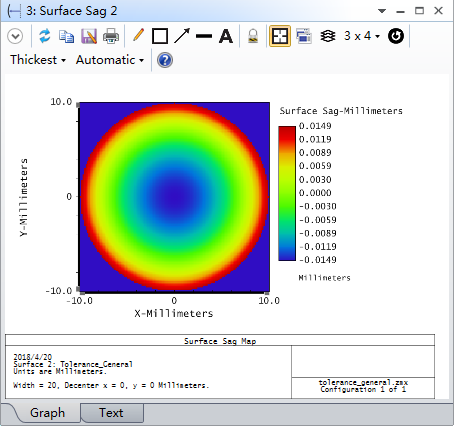

Z4: 离焦项

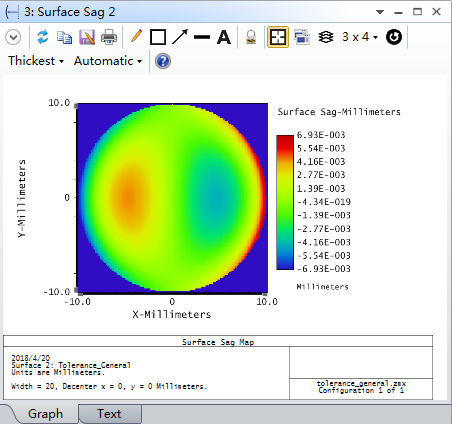

Z7:3阶慧差项

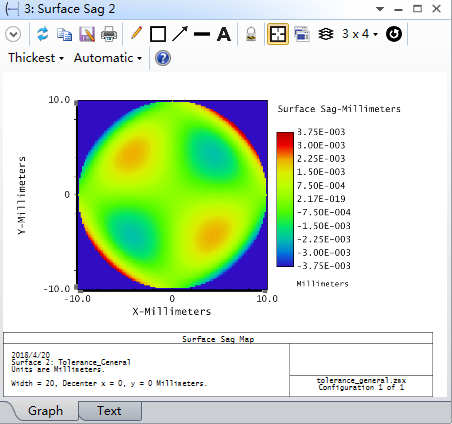

Z13: 5阶像散项
通过傅里叶谱域解析及zernike谱域解析的形式可以对特定的加工误差形式进行表征，能比较精确的还原面型误差形貌， 与此相对应的公差分析会更精确，更贴近实际，从而大大增加良率判定的可信度。
光学性能与面型加工误差分布是多元相关关系，仅仅指定面型不规则度（Irregularity）并不够，在涉及到非球面、自由曲面的加工时，涉及到中高频，至少需要再增加一个相关的维度—斜率公差（Slope Error）
