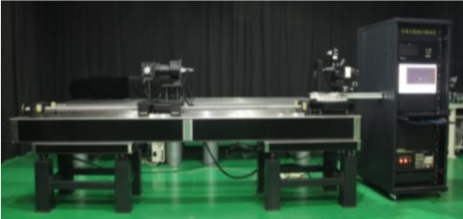

光学MTF测量仪

目前在评价光学系统成像质量的优劣方面，光学调制传递函数（MTF）已是公认的最全面、最客观、最科学、最严格、最完善的方法。也只有通过光学传递函数，才能将光学系统的鉴别率和对比度两大光学指标有机地联系起来，并最终反映出两者对所成影像的综合作用和影响。

光学系统 MTF 测量仪严格依照国际 MTF（Modulation Transfer Function)测试评价标准，但不同于市场上采用狭缝或刀口靶标的传函仪，其基于针孔目标，利用 CCD 显微系统采集经被测光学系统所成的针孔像，通过自研的自适应背景校正技术极大的提高了 MTF 测量精度。并通过 MTF 测量分析软件对光学系统进行实时测量和分析，从而快速可靠地证明光学系统是否合格，从而降低组装或加工时产生次品的风险。具备检测分析速度快、解析度高、相对数据准确客观、品质稳定、占地面积小、环境影响更小、人员操作简单等优势。

系统组成

1）可见光波段均匀光源（可定制近红外波段光源）
2) 集成目标靶转轮（可定制不同靶标）
3）透射式平行光管
4) 自定心镜头支架
5) CCD 显微测量系统
6）高分辨率三维位移台
7）高精度转台
8）MTF测量分析软件

功能特点

1）测量功能：轴上和轴外 MTF、有限共轭距 MTF；
2）附加功能：有效焦距、场曲、像散、畸变（选项）
3）可见光-近红外光谱范围（选项）
4）手动或者自动调焦(选项)
5）手动或者自动设置离轴测量的角度；（选项）（最大 ±45°，可扩展到±90°）
6）控制与测量及分析软件

技术参数

	项目	技术参数
性能	测量精确度	+/- 2%
	测量重复性	+/- 1%
	测量空间分辨率	0～400lp/mm（选项）
	测量样品直径范围	1～100mm(可扩展)
光学部件	光源	可见光积分球均匀光源；（选项）
		激光光纤光源：400-1000nm（选项）
		红外黑体（选项）
	目标靶	集成目标靶转轮
		标靶设置：针孔，准直十字标
	CCD显微测量系统	400-1000光谱敏感度；
		红外探测器（选项）
		8位、12位、16位图像输出（选项）
		经校准10×、20×、40×消色差显物镜
结构运动部件	高分辨率三维平移台	Z轴调节：25 mm行程0.1μm分辨率
		X轴调节：25 mm行程0.05μm分辨率
		Y轴调节：25 mm行程0.1μm分辨率
	高精度转台	旋转范围：+/- 100°
		分辨率：0.0001°
	自定心镜头支架	标配无螺牙C/CS口夹具
		(25.4mm 或11.8mm)（选项）
软件	MTF测量专利软件	操作系统：windows XP、windows 7
		有效焦距测量精度：0.05%～0.2% （选项）
工作环境	湿度20%-70%; 温度 <45摄氏度
标准镜头	设备MTF测量校准用（选项）
长行程导轨	500mm行程，0.1mm分辨率（有限共轭距MTF测量）（选项）

设备测量比对结果

设备与美国 optikos 传函仪对标准镜头 MTF 测量比对结果见表 2 所示，测试结果与镜头的理论设计值差异极大值为 0.01，与美国 OPTIKOS 公司传函仪测试结果差异极大值为 0.015。

表2标准镜头子午和弧矢方向试验结果

空间频率 (lp/mm)	测量结果		理论值
空间频率 (lp/mm)	子午	弧矢	理论值
0	1.000	1.000	1.000
40	0.890	0.890	0.889
80	0.781	0.780	0.778
120	0.668	0.667	0.670
160	0.556	0.559	0.564
200	0.460	0.451	0.461
240	0.364	0.359	0.364
280	0.274	0.268	0.272
320	0.195	0.189	0.188
360	0.119	0.116	0.114

便携式MTF测量仪可用于手机镜头、车载镜头、监控镜头、工业镜头、特种镜头等各种定焦及变焦镜头的MTF、有效焦距、场曲、像散、畸变测量，同时适用用于大口径可见及红外光学系统MTF测量。
