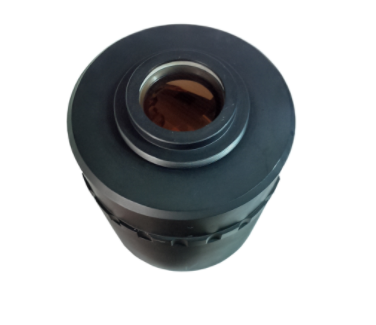

同轴测温激光加工远心消色差镜头

产品简介：

扫描振镜聚焦系统集成同轴摄像功能，专为满足有高精度定位要求的振镜扫描加工系统设计，CCD观测的图像与激光光束焦点完全同轴，与F-theta镜头及照明光源配套可实现“所见即所得”的机器视觉定位激光加工。普通的fθ扫描物镜（场镜）因为没有做消色差设计，要做同轴视觉就必须用标定的方法进行大量的校正工作，而远心消色差扫描物镜很好的从硬件上解决了这些问题，无需用软件进行繁琐的位置重合校正，定位精度更高。

1.产品描述

扫描振镜聚焦系统集成同轴摄像功能，专为满足有高精度定位要求的振镜扫描加工系统设计，CCD观测的图像与激光光束焦点完全同轴，与F-theta镜头及照明光源配套可实现“所见即所得”的机器视觉定位激光加工。普通的fθ扫描物镜（场镜）因为没有做消色差设计，要做同轴视觉就必须用标定的方法进行大量的校正工作，而远心消色差扫描物镜很好的从硬件上解决了这些问题，无需用软件进行繁琐的位置重合校正，定位精度更高。

2.主要特点

· 和同轴视觉振镜扫描系统配套

· 场镜完美消色差设计

· 扫描范围内激光聚焦性能一致

· 单色光照明设计提高观测清晰度

· 标准接口适用绝大多数振镜

3.主要应用

· 机器视觉激光标记；

· 机器视觉激光焊接；

· 机器视觉激光切割；

· 机器视觉激光调阻；

· 机械设备视觉定位、半导体检测、晶片检测；

· IC晶圆，LED晶圆，置晶，固晶，邦定，点胶定位；

· ITO玻璃，STN/CSTN/TFT面板分划，丝印；

· 液晶显示检测，液晶模组FOG/COG；

· 多晶硅、单晶硅、晶圆划片，丝印；

· 多层显示面板组装；

· 电容屏面板分划，丝印，组装；

· 零部件OCR识别；

· 印刷机械、打孔MARK点定位；

· 机器视觉实验室应用；

· 其他图像处理、视觉检测、测量、定位工业应用

4.产品规格

· 远心消色差，通光孔径≤20mm；

· 最大幅面：30×30mm 、50×50mm.、70×70mm、100×100mm；

· 激光波长：355nm、532nm、915nm、1064nm；

· 红外测温波段：1~10um；
