SYNOPSYS 实际镜头开发

概述

• APS设置光阑

•,ZFILE变焦镜头

• STRAIN计算

• 分裂透镜

• AED删除元件

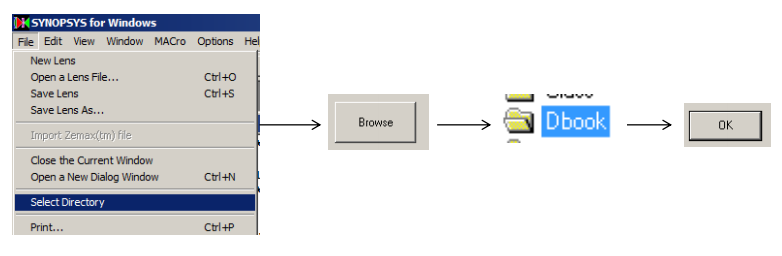

设置工作目录

选择Dbook工作

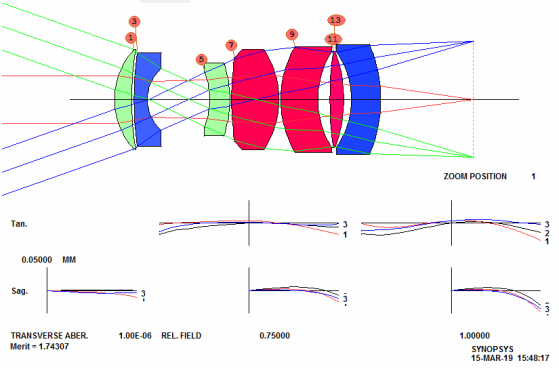

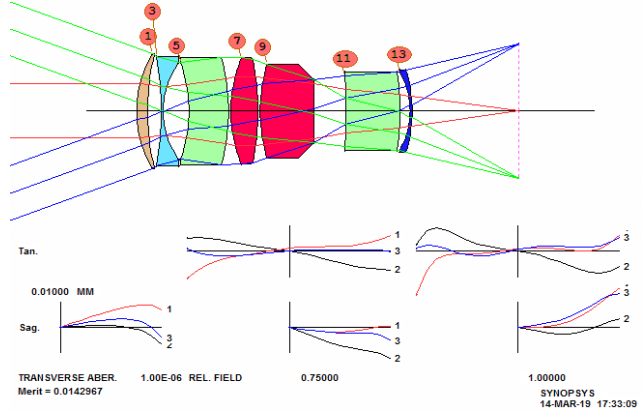

第一次优化

• 点击Open MACro按钮 ,打开C19M1.MAC

• 点击Open，点击Run按钮

再次优化

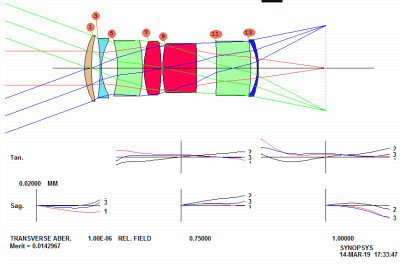

• 运行DSEARCH_OPT.MAC，点击Run按钮 • 点击按钮，模拟退火(50, 2, 5)

设置光阑在表面9

APS意思是光阑在表面9，正数表示近轴光线光瞳求解，负数表示实际光线光瞳求解

• 在Command Window中输入如下命令

• CHG

• APS -9

• E

• 再次运行DSEARCH_OPT.MAC并模拟退火

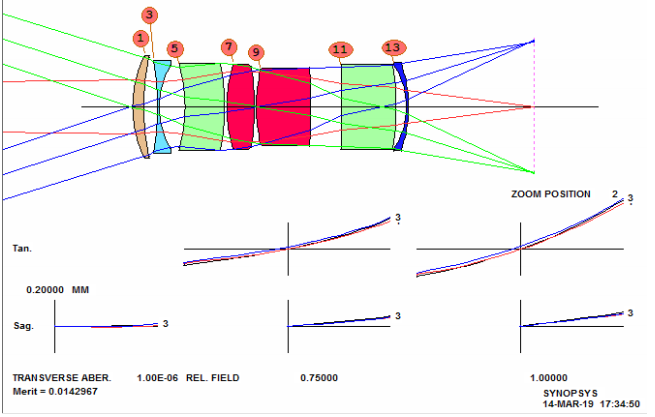

ZFILE变焦镜头

在Command Window中输入AEE，在打开的新编辑器中输入以下命令，点击Run按钮

点击右上角数字2

变焦镜头

点击Open MACro按钮，打开C19M2.MAC

点击Open，点击Run按钮

点击按钮，模拟退火(50, 2, 50)

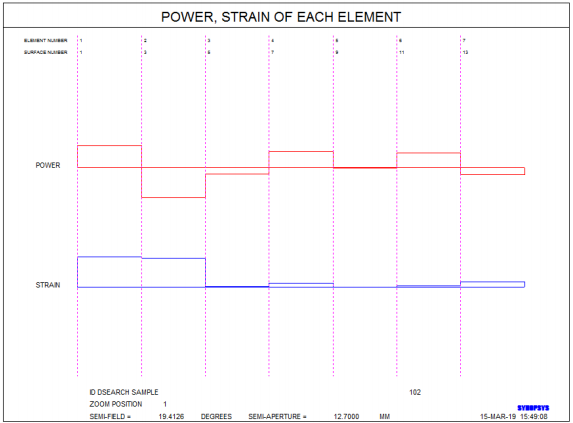

STRAIN计算

STRAIN P,Strain定义为该元件的三阶和五阶像差的平方和

分裂透镜

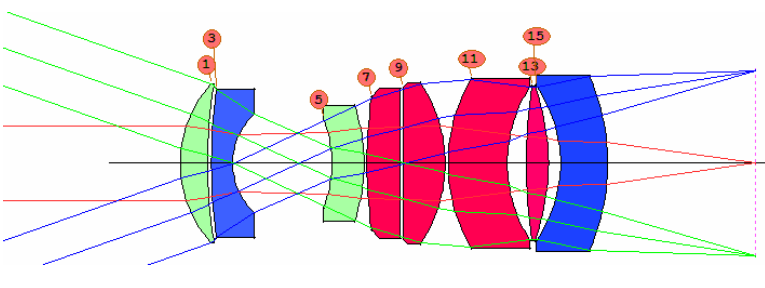

STORE 1,WS,点击Split Double按钮点击表面7和表面8之间，分开元件

,点击表面7和表面8之间，分开元件

更改表面9

在WorkSheet中选中表面9,添加命令9 GLM，点击Update按钮,点击Checkpoint按钮，关闭WorkSheet,执行C19M1.MAC并模拟退火(50, 2, 50)

AEI插入元件

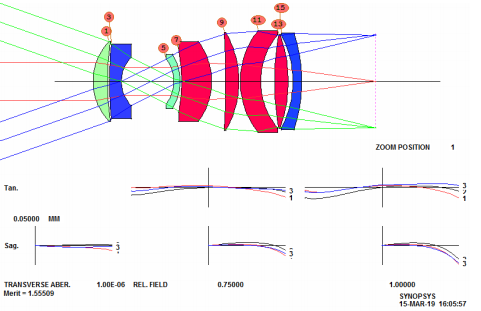

在Command Window中输入GET 1,在C19M2.MAC的PANT文件之前添加,AEI 2 1 14 0 0 0 10 2,执行C19M1.MAC，注释掉AEI命令行，再次执行C19M1.MAC并模拟退火(50, 2, 50),AEI的意思是Automatic,Element Insertion，自动元件插入

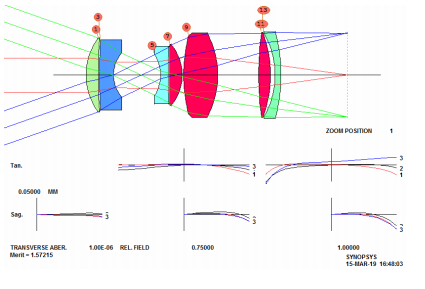

AED删除元件

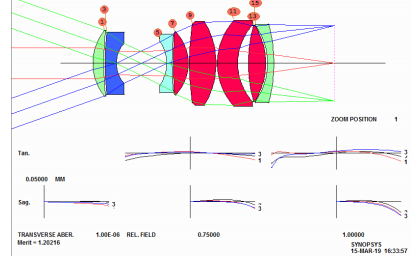

在C19M2.MAC的PANT文件之前添加AED 6 QUIET 1 15,执行C19M2.MAC，点击Yes删除元件,注释掉AED命令行，再次运行C19M2.MAC，模拟退火(50, 2, 50),AED意思是Automatic Element Deleting，自动元件删除

总结

本例讲述了APS设置光阑，ZFILE变焦镜头，STRAIN计算，分裂透镜，AEI插入元件，AED删除元件

*

*

*

*

*

*

*
