SYNOPSYS 什么是好光瞳

概述


• APS边缘光线通过光阑中心

• WAP边缘光线通过光阑边缘

• Single ray对话框

• F7、F8快捷键

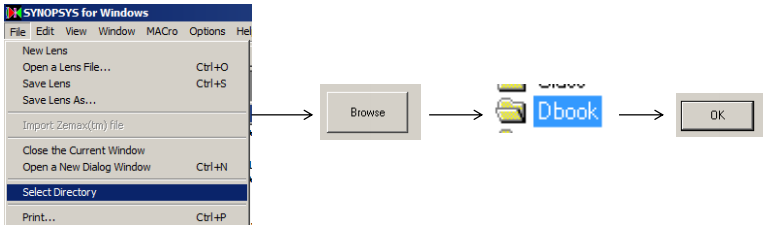

设置工作目录

选择Dbook工作目录

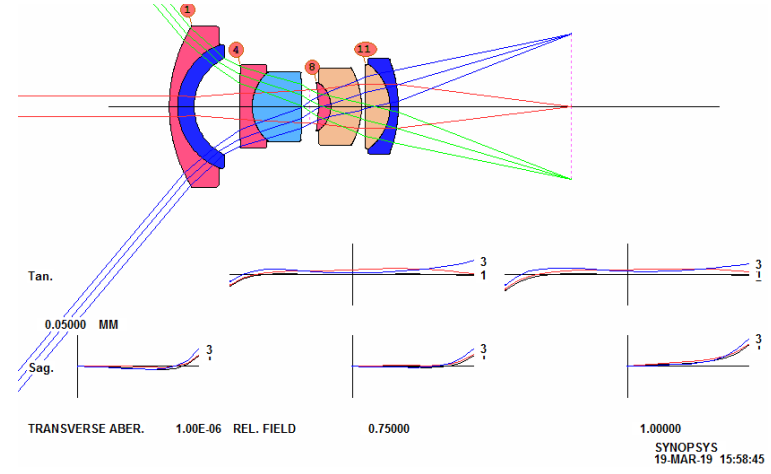

二维图

FETCH C22L1

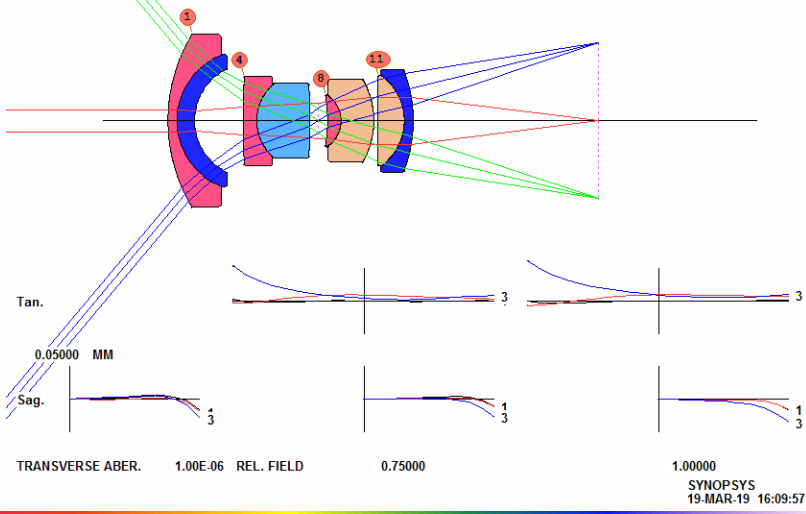

边缘光线通过光阑中心

在Command Window中输入CHG,APS -7,END


边缘光线通过光阑边缘

在Command Window中输入CHG,7 CAO 3.9937,END,WS

选择表面7,输入7 CFIX,点击Update

选择表面0,输入WAP 2,点击Update

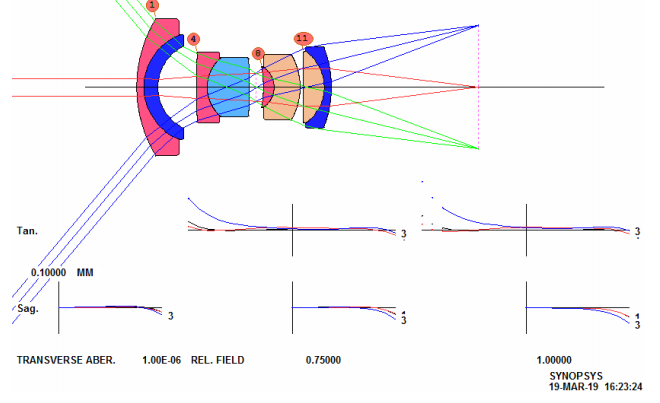

二维图

FETCH 1

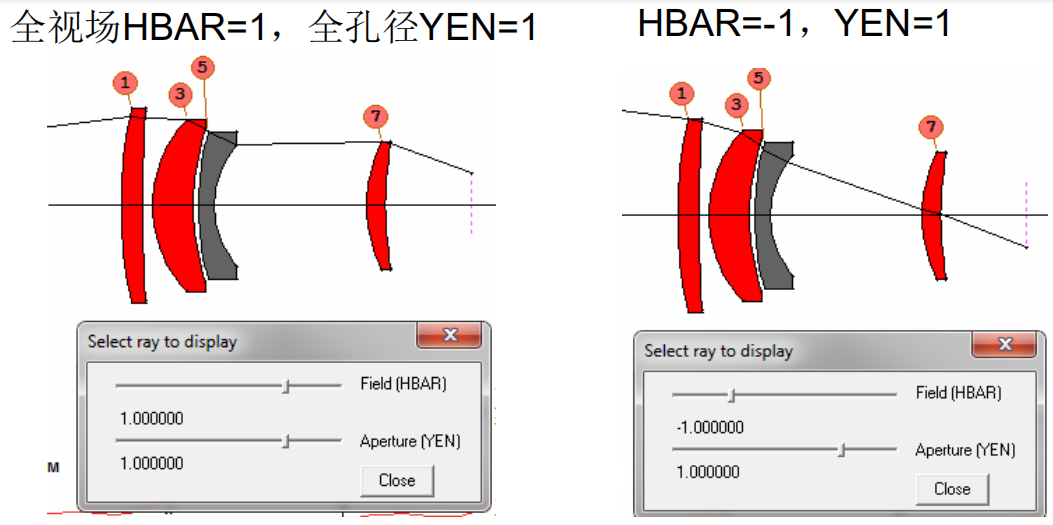

单根光线

点击PAD Top按钮 ,选中Single ray,点击OK 2019/4/8 Copyright © Wuhan Asdoptics Science And Technology Co.,Ltd slide 8 全视场HBAR=1

全孔径YEN=1 HBAR=-1,YEN=1

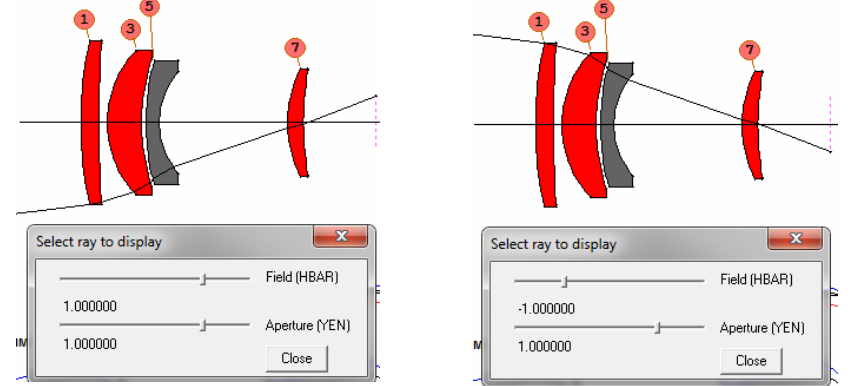

真实光线追迹

关闭ray display对话框,在Command Window中输入CW,

在WorkSheet中输入APS -4,点击Update,点击PAD Top按钮 ,选中Single ray,点击OK

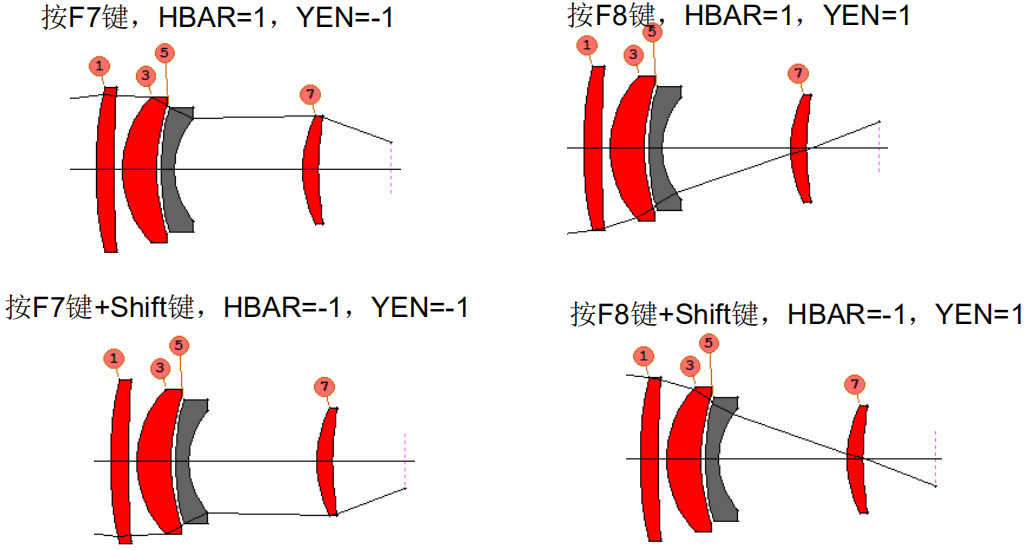

快捷键

关闭ray display对话框


总结

本例讲述了APS边缘光线通过光阑中心,WAP边缘,光线通过光阑边缘,Single ray对话框,F7、F8快捷键观察单根光线追迹。
