SYNOPSYS 在现代镜头设计中使用 DOE

概述

• MDS填DSEARCH菜单

• ADA添加DOE、ASY打印DOE表面数据

• MMA设置透射率映射到孔径的菜单、DMASK分布

• MMA设置空间频率图的菜单

设置工作目录

选择Dbook工作目录

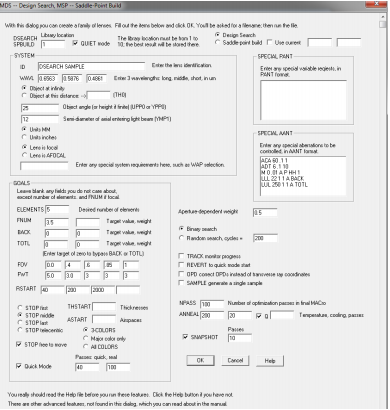

填DSEARCH菜单

MDS

按图中填好数据并存入待命名的宏中，例子已经存入C23M1中，并修改了

点击按钮打开C23M1

点击按钮

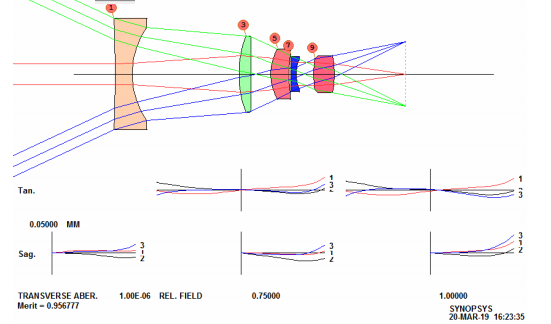

优化并模拟退火

运行DSEARCH_OPT.MAC

点击按钮，模拟退火(50, 2, 50)

用ADA添加DOE

在DSEARCH_OPT的PANT文件前添加命令ADA 5 QUIET

点击按钮

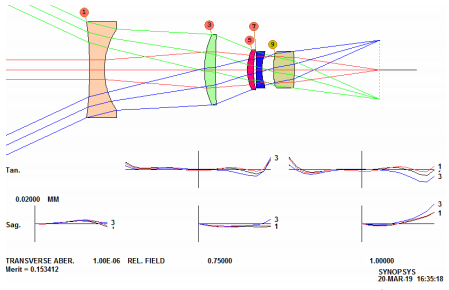

ADA的意思是Automatic DOE Assignment，自动衍射光学元件分配

A添加第二个DOE

在PANT文件中添加

VY 9 G 16、VY 9 G 26、VY 9 G 27、VY 9 G 28、VY 9 G 29

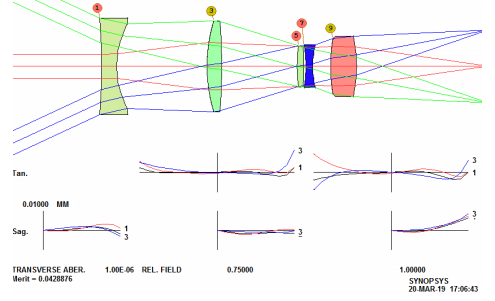

再次运行DSEARCH_OPT

怎么知道哪些 G 变量有变化

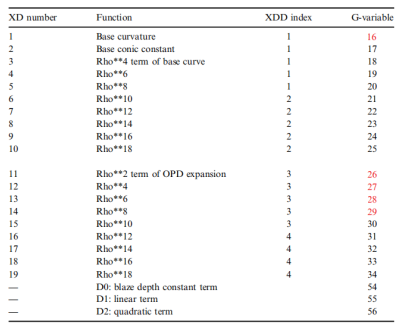

在Help文件中输入USS，选择Type 16

您会看到这些系数将从 2 到 8 阶改变基本曲率和OPD 项。

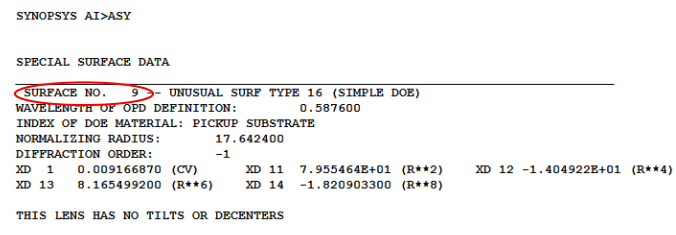

ASY打印DOE表面数据

在Command Window中输入ASY

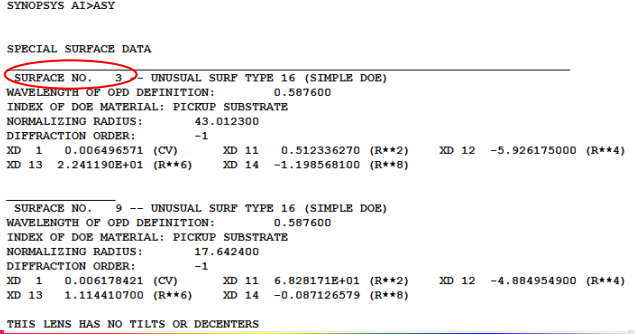

这次在表面3添加DOE

优化

注释掉ADA 5 QUIET和VY 0 YP1、在PANT文件中添加如下命令：VY 9 G 16 VY 9 G 26、VY 9 G 27、VY 9 G 28、VY 9 G 29、VY 9 G 30、 VY 9 G 31、VY 9 G 32、
VY 3 G 16、VY 3 G 26、VY 3 G 27、VY 3 G 28、VY 3 G 29、VY 3 G 30、VY 3 G 31、VY 3 G 32

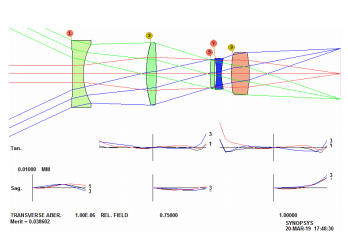

再次运行DSEARCH_OPT，模拟退火(50, 2 ,50)

MMA设置映射菜单

在Command Window中输入MMA ，选中Transmission of ray 选中Map over a grid of PUPIL points，设置Y-field point = 1.0，选中CREC，设置Grid number = 51 选中EXPLODED，选中Show color scale，点击Execute

透镜透射率映射到孔径

DMASK分布

MMA设置空间频率图

在Command Window中输入MMA，选中HSFREQ，选中Map over a grid of PUPIL points On Surface = 9，设置Y-field point = 0，选中CREC，设置Grid number = 9，选中DIGITAL，点击Execute

表面9的空间频率图

总结

本例讲述了如何将镜头表面转换为 DOE 可以显著提高图像质量。以及MDS填DSEARCH菜单，ADA添加DOE，ASY打印DOE表面数据，MMA设置透射率映射到孔径的菜单，DMASK分布，MMA设置空间频率图的菜单。
