解决方案

概述

• AGT非球面自动G项测试

• ASY列出非球面项系数

• ADEF与非球面最接近拟合球面

• ADEF非球面条纹图

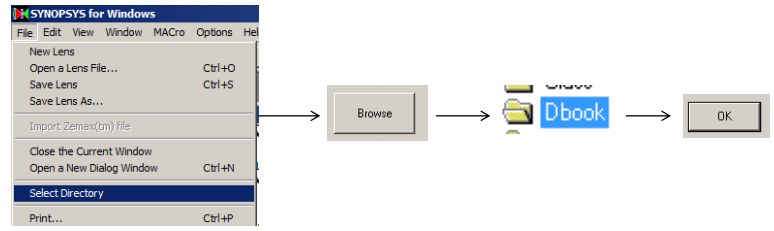

设置工作目录

选择Dbook工作目录

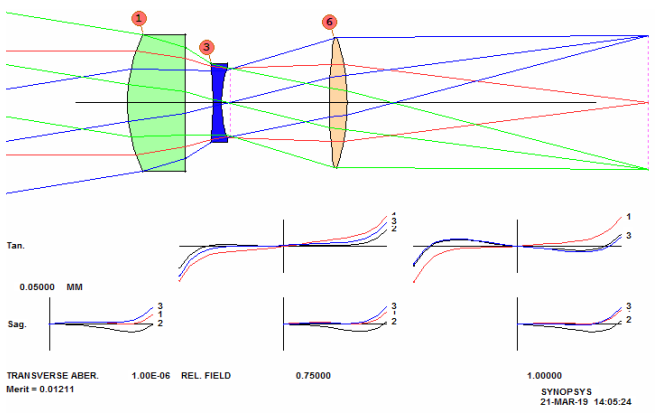

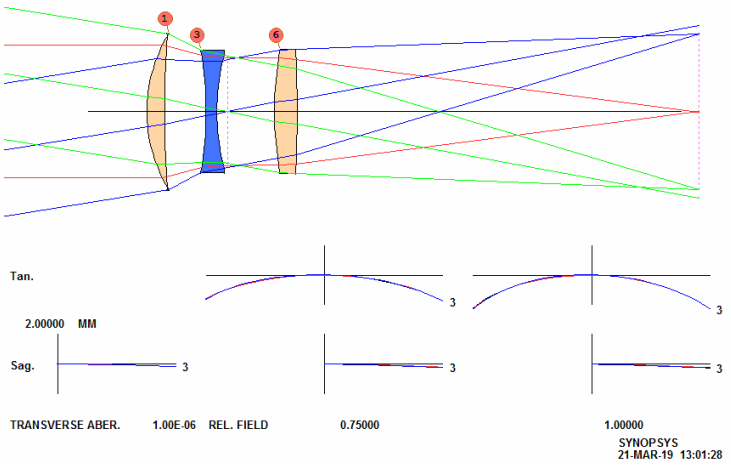

二维图

FETCH 6

优化

点击按钮，打开C24M1.MAC

点击按钮

使用AGT 来查看添加一些通用的非球面项是否会改进，将测试表面1的高阶项 G 3,6,10 和 16，将评价函数降低1％或更多

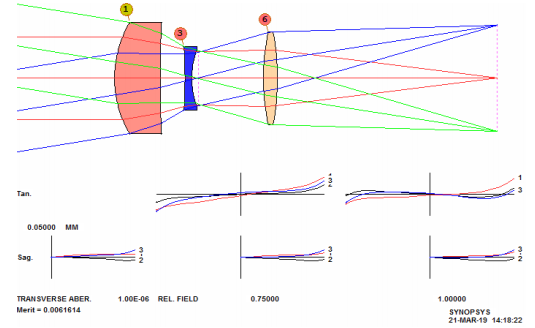

AGT自动G项测试

在PANT文件前添加AGT 5 QUIET 1 .01 3 6 10 16

点击按钮

ADA的意思是Automatic DOE Assignment，自动衍射光学元件分配

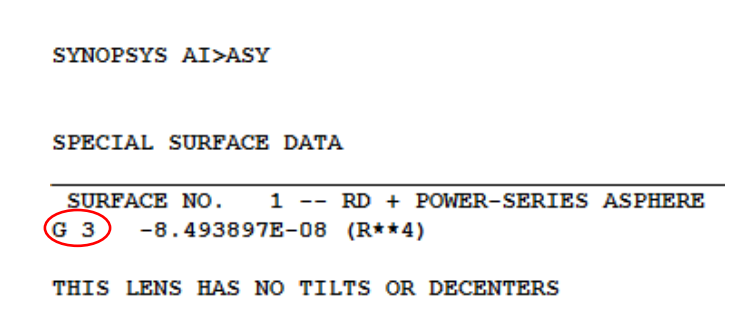

ASY列出非球面项系数

在Command Window中输入ASY，该程序报告只有第 G 3 项有用，ASY 列表给出了非球面项系数

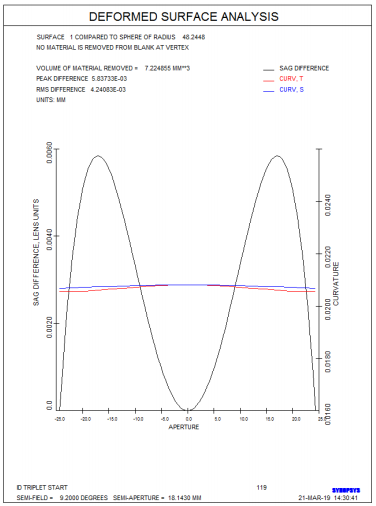

ADEF与非球面最接近拟合球面

ADEF 1 PLOT，ADEF意思是Analyze，DEFormed surface，分析变形表面

表面1与最接近球面(CFS)，的最大垂直差异有5.8μm。这可能很难精确控制，看是否能找到更小距离相似性能的非球面

优化

注释掉AGT命令行，在PANT文件中添加，VY 1 G 3，VY 1 G 6，VY 1 G 10，VY 1 G 16，在AANT文件中添加，M 0 5 CLINK ，ADEF 1，CD1 FILE 6= CD1，点击按钮

这次在表面3添加DOE

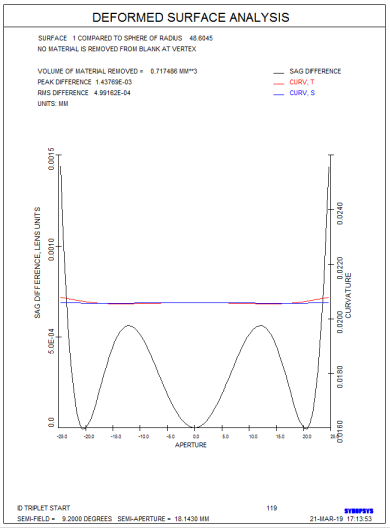

ADEF与非球面最接近拟合球面

ADEF 1 PLOT

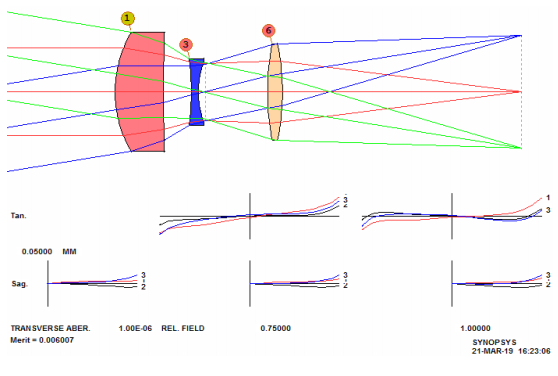

优化

将CD1 FILE 6改为CD1 FILE 5，点击按钮，在Command Window中输入ADEF 1 PLOT

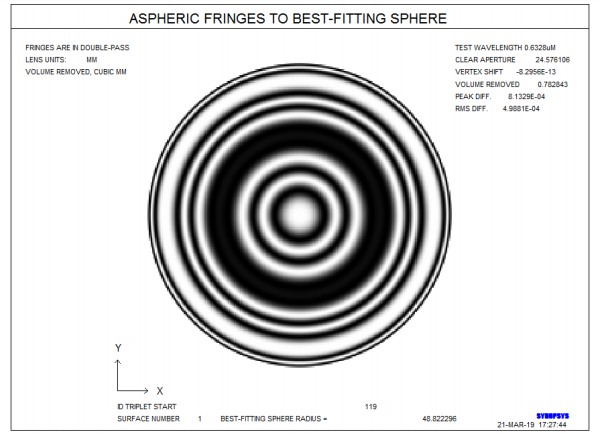

ADEF非球面条纹图

ADEF 1 FRINGES

总结

本例讲述了AGT非球面自动G项测试，ASY列出非球面项系数，ADEF与非球面最接近拟合球面，ADEF非球面条纹图
