解决方案

概述

• 运行DSEARCH

• NTOP删除厚度求解

• THERM检查热特性

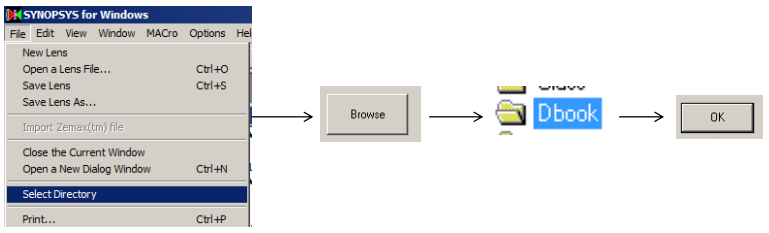

设置工作目录

选择Dbook工作目录

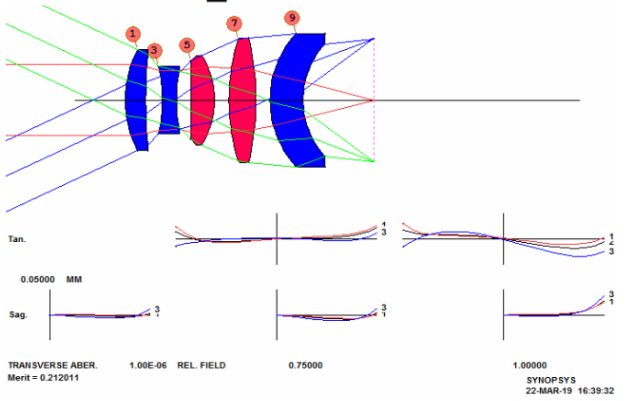

运行DSEARCH

点击按钮，打开C25M1.MAC，点击按钮

运行DSEARCH_OPT.MAC

NTOP删除厚度求解

在Command Window中输入WS

在WorkSheet中输入以下命令更改壳体材料热特性CHG、ALPHA A6061、END、点击Update

输入NTOP，删除厚度求解，点击Update

删除厚度求解，因此随着温度的变化镜头不会自动重新聚焦。

THERM检查热特性

在Command Window中输入AEE，输入以下命令THERM ATS 50 2、ATS 100 3、END

点击按钮

程序将镜头的副本放在 ACON 2 中，重新设置温度为 50 度，在 ACON 3中设置 100 度。

点击ACON2和ACON3按钮光线扇形图看起来几乎相同，镜头是无热化的。

在Command Window中输入THERM OFF。

总结

本例介绍了如何设计一个必须在很宽的温度范围内保持聚焦的镜头，以及NTOP删除厚度求解，THERM检查热特性。
