解决方案

概述

衍射光学元件(DOE)光束整形器的初始结构

优化模拟退火

FLUX光通量均匀性

MMA空间频率

降低空间频率利于制造

DPROP衍射传播分析光通量分布

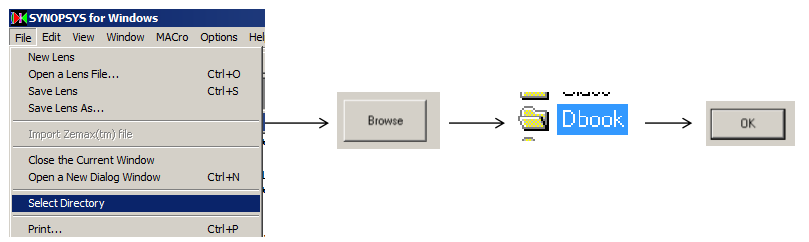

设置工作目录

选择Dbook工作目录

参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第17章

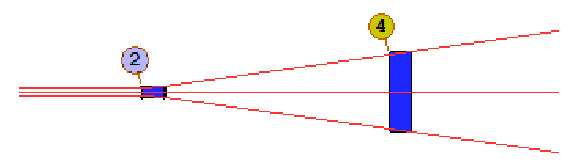

DOE 光束整形器的初始结构

点击Open MACro按钮，打开C17M1.MAC

点击Open，点击Run按钮

DOE意思是衍射光学元件

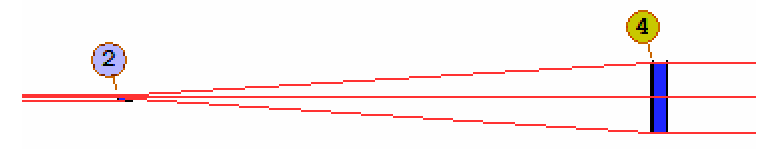

优化模拟退火

点击Open MACro按钮

打开C17M2.MAC点击Open

点击Run按钮

再次点击Run按钮

模拟退火(22,1,50)

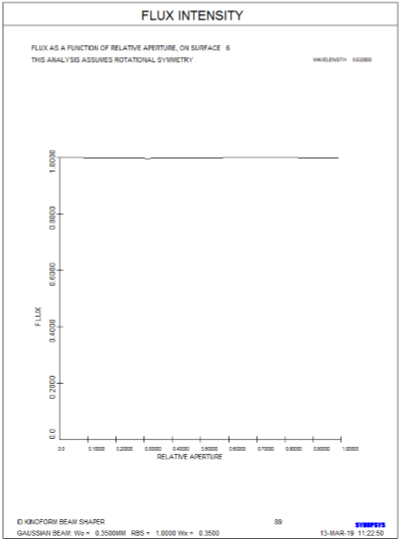

光通量随孔径变化

FLUX 100 P 6

几乎是直的，这确实是一个很好的设计。

现在的问题是，有人可以做到吗？表面4的空间频率是多少？如果它太高，在制作技术上可能存在难度。

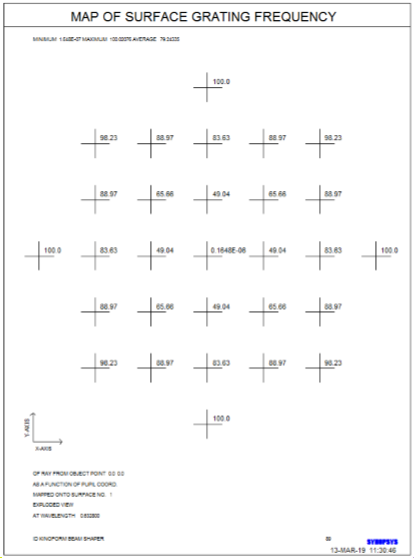

表面4的空间频率

MMA

选择PUPIL

选择HSFREQ

选择POINT，0

选择CREC，grid7

选择DIGITAL

选择PLOT the map

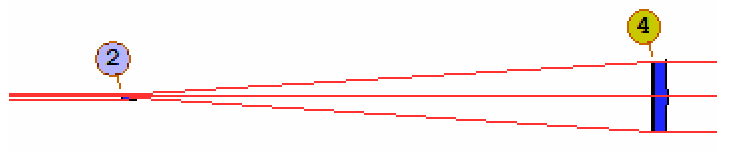

降低空间频率

在PANT文件中添加VY 5 RAD

在AANT文件中添加M50.01APHSFREQ00104

点击Run按钮

DPROP衍射传播分析

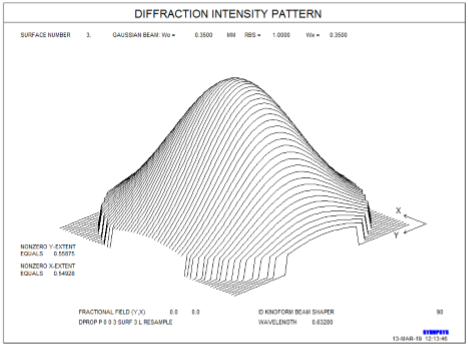

DPROP P 0 0 3 SURF 3 L RESAMPLE

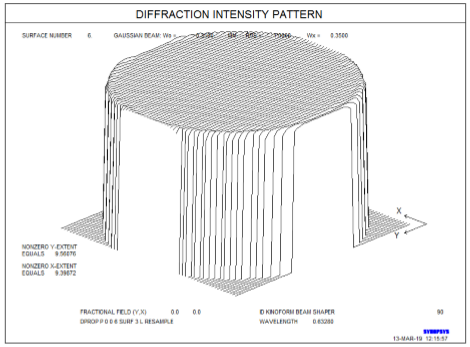

DPROP P 0 0 6 SURF 3 L RESAMPLE

表面3为高斯分布，表面6均匀分布

总结

本例讲述了利用衍射光学元件(DOE)设计光束整形器，以及FLUX光通量均匀性，MMA空间频率， DPROP衍射传播分析光通量分布。
