概述
为什么使用非球面设计激光整形器
激光整形器初始系统
优化模拟退火
FLUX非球面设计的光通量均匀性
TFAN子午光扇分析
DPROP衍射传播特性
ADEF非球面镜与最佳拟合球体距离
ADEF最佳拟合球体条纹图

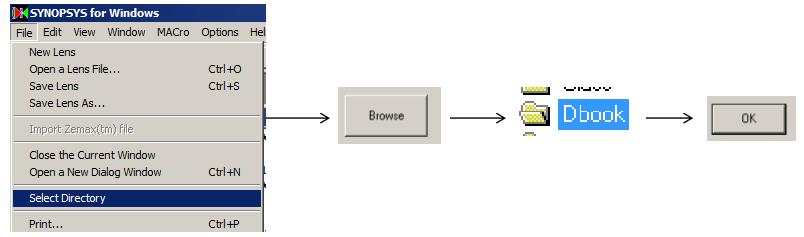

设置工作目录
选择Dbook工作目录
参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第16章
为什么使用非球面透镜
使用全球面透镜设计激光整形器需要六片透镜。
使用非球面或衍射元件需要更少的透镜，因此值 得额外的制造麻烦。
六个球面透镜是否比两个非球面镜更便宜？如果 没有，那么非球面设计看起来更具吸引力。

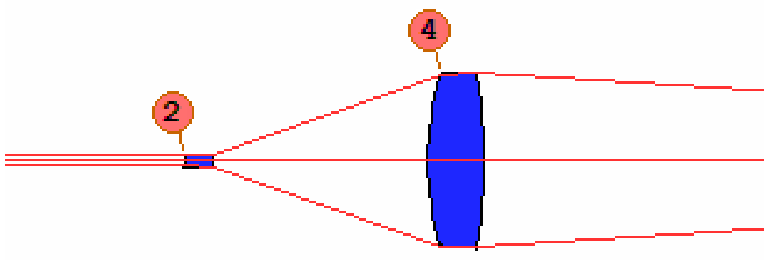

激光束整形器的初始系统
点击Open MACro按钮
，打开C16M1.MAC，
点击Open，点击Run按钮

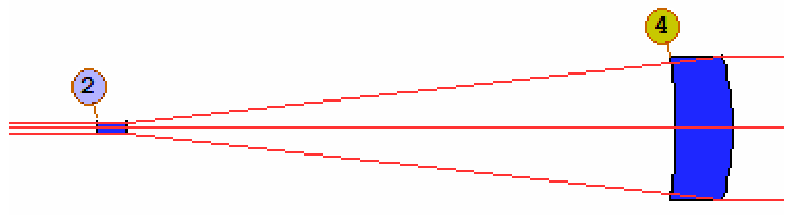

优化并模拟退火
点击Open MACro按钮
，打开C16M2.MAC
点击Open，点击Run按钮
，
点击Simulated Annealing按钮
，模拟退火参数（22,1,50）

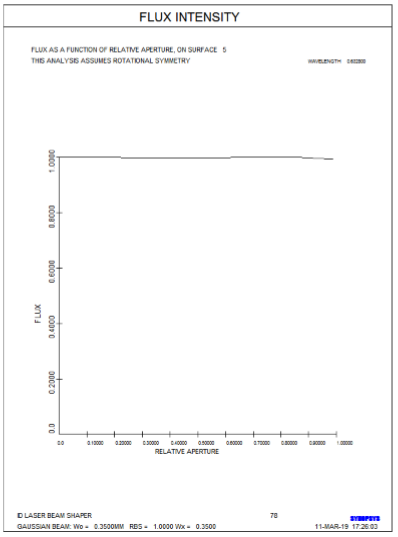

非球面设计的光通量均匀性
FLUX 100 P 5，光通量几乎完全均匀

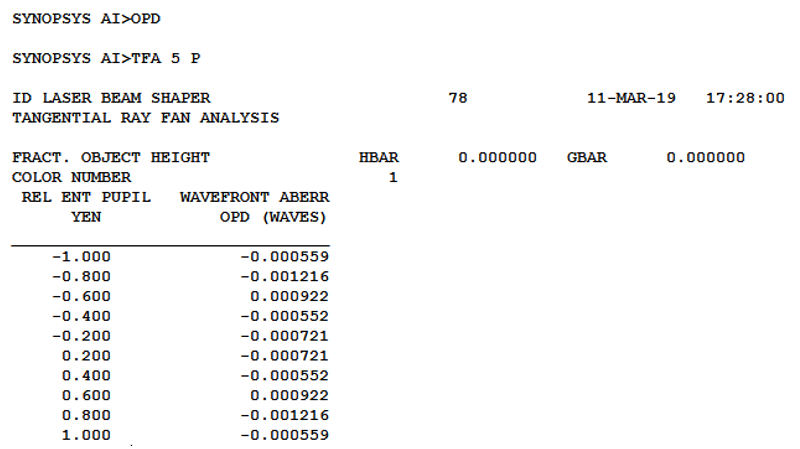

子午光扇分析
在Command Window 中输入如下命令

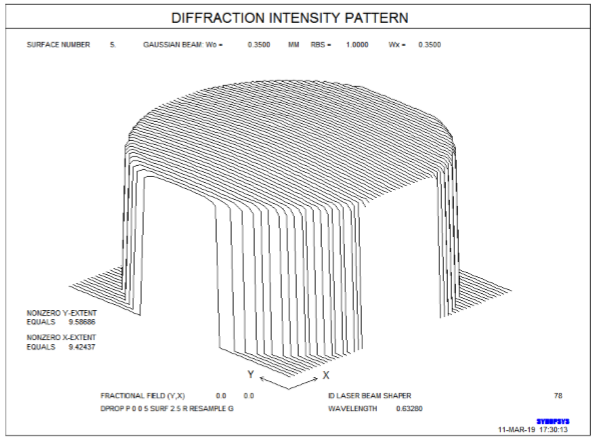

DPROP衍射传播特性
• STORE 9 • CHG • CFIX • END • DPROP P 0 0 5 SURF 2.5 R RESAMPLE • GET 9
非球面镜与最佳拟合球体距离
ADEF 3 PLOT

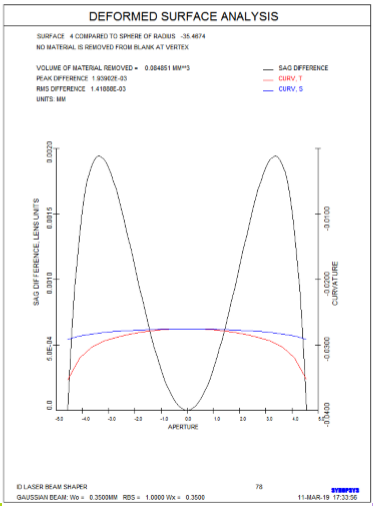

ADEF 4 PLOT
最佳拟合球体条纹图

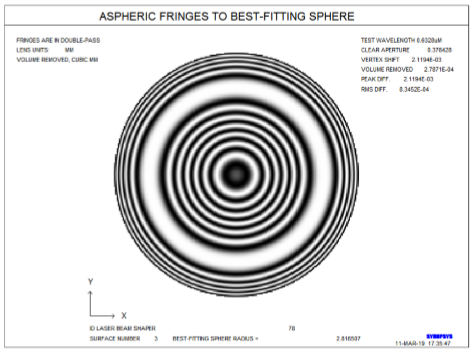

ADEF 3 FRINGES

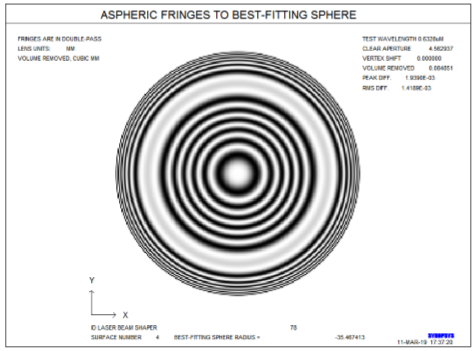

ADEF 4 FRINGES
总结
本例讲述了为什么使用非球面设计激光整形器， FLUX非球面设计的光通量均匀性，TFAN子午光扇 分析，DPROP衍射传播特性，ADEF非球面镜与最 佳拟合球体距离，ADEF最佳拟合球体条纹图
