解决方案
概述
激光整形器
检查能量密度或光通量均匀性的三种方法：
– FLUX
– FLUX像差
– DPROP

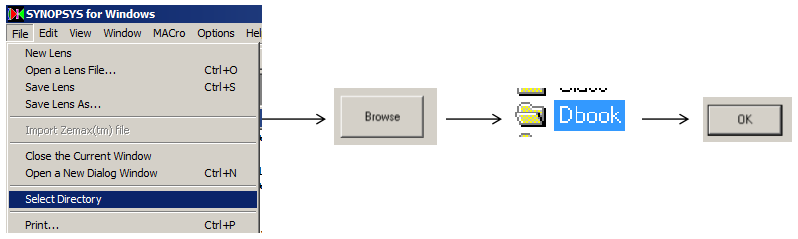

设置工作目录
选择Dbook工作目录
参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第15章
激光整形器
激光器的输出具有高斯强度分布，这是非均匀的，并且对于某些应用，人们希望使其均匀。激光整形器使其均匀。
设计激光整形器有多种方法：
·对于具有球形表面的简单透镜，它需要以重新分布光的方式平衡相当大量的球差，降低光束中心的能量密度，同时增加边缘附近的能量密度，同时保持波前像差在掌握之中。
·使用非球面表面更容易，其中人们可以更好地控制要引入的像差量，并且如果使用衍射光学元件也更容易。
问题是后两者比球面透镜贵
我们将尝试一种全部使用球面的方法，以确定我们可以使光束的多么均匀以及我们需要多少透镜

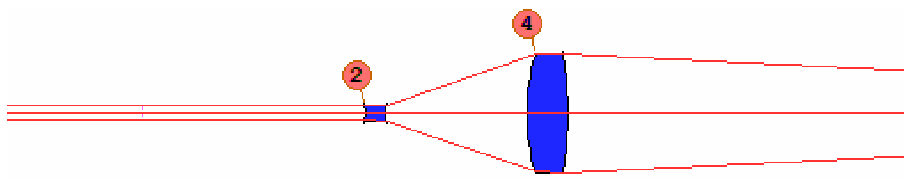

激光束整形器的初始系统
点击Open MACro按钮
，打开C15M1.MAC，点击Open，
点击Run按钮

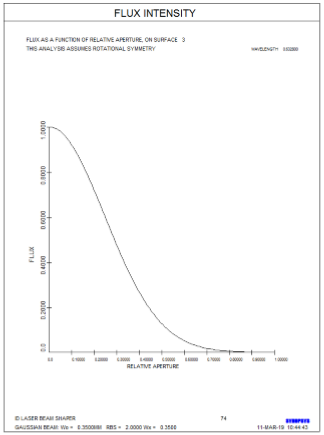

检查能量密度方法一
检查能量密度如何从孔径的中心下降到边缘，在Command Window中输入FLUX 100 P 3，方法一是FLUX

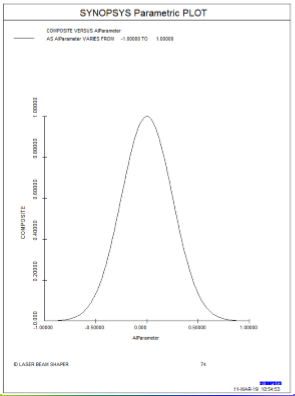

检查能量密度方法二
点击Open MACro按钮
，打开C15M2.MAC，
点击Open，点击Run按钮
，在Command Window中输入如下命令，STEPS = 100，DD，方法二是FLUX像差。

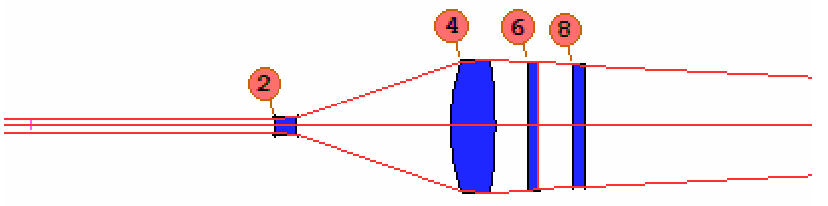

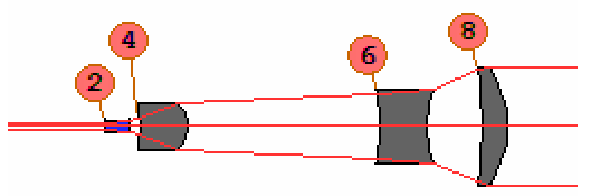

添加元件
点击WorkSheet Lens Edit按钮
。
点击Insert Element按钮
。
在表面5的右侧添加两个元件
点击Checkpoint按钮
。

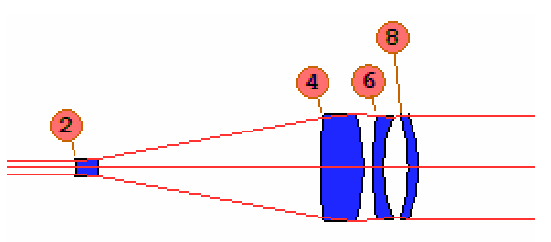

优化四个透镜
点击Open MACro按钮
。
打开C15M3.MAC，点击Open
点击Run按钮
。
您的结果可能会有所不同，因为您点击插入元件 的确切位置是不可预测的。

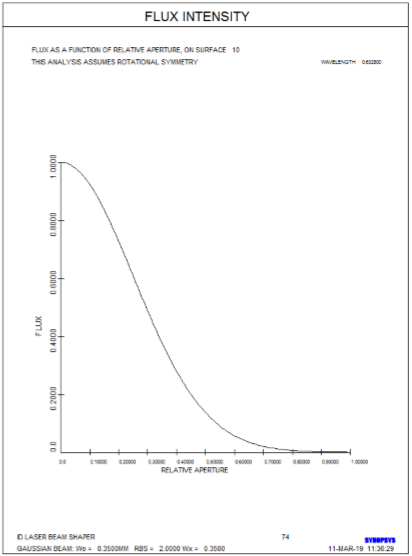

再次评估光通量均匀性
为了确定情况是否有所改善，我们需要再次评 估光通量均匀性

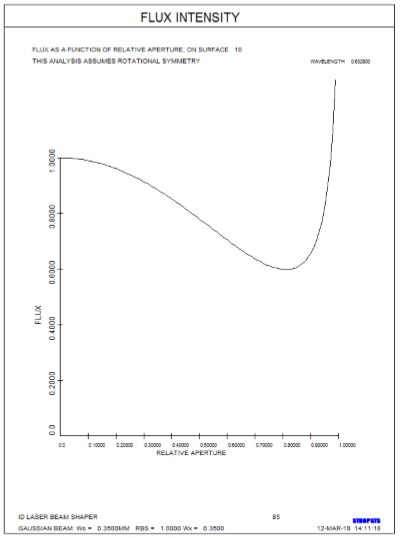

在Command Window中 输入FLUX 100 P 10
光通量没有改善
编辑光源

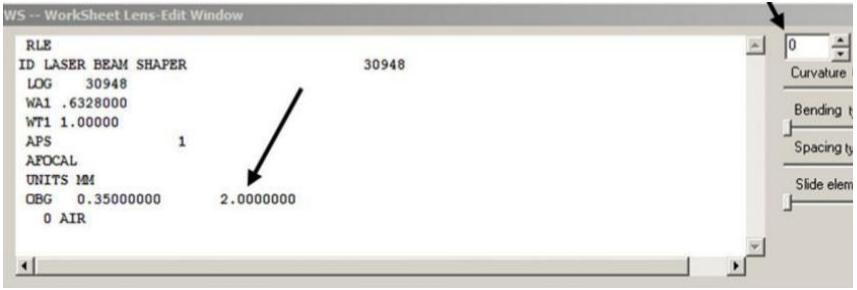

在WorkSheet中，在表面框中输入数字 0，然后 单击“Update”
该光源目前定义为 OBG 0.35 2.000000，意思是高斯物，腰半径0.35 mm，全孔径在两倍1/e2点
将其更改为 OBG .35 1 并单击“Update”
优化并模拟退火
点击Run按钮
，再次运行C15M3.MAC
点击
，模拟退火(22, 1, 50)
四个透镜的光通量均匀性
FLUX 100 P 10 。
现在光通量稍好一些，但仍然不够均匀。
在保持光线角度控制的同时使强度分布变均匀并不容易。
这是所能达到四个元件的一个好的结果。

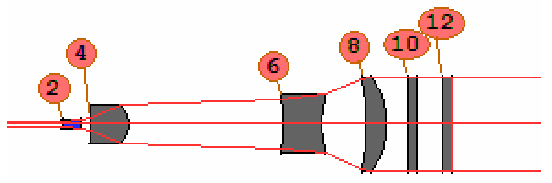

再添加两个透镜
点击WorkSheet Lens Edit按钮
。
点击Insert Element按钮
。
在表面9的右侧添加两个元件。

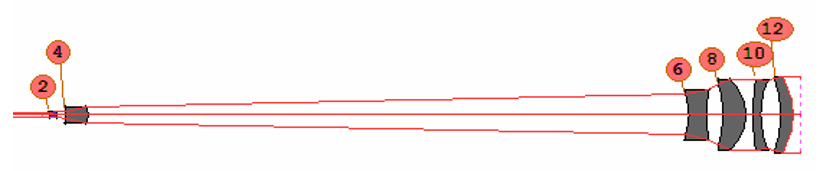

优化六个透镜
点击Open MACro按钮
，打开C15M4.MAC。
点击Open，点击Run按钮
。
点击
，模拟退火(22, 1, 50)

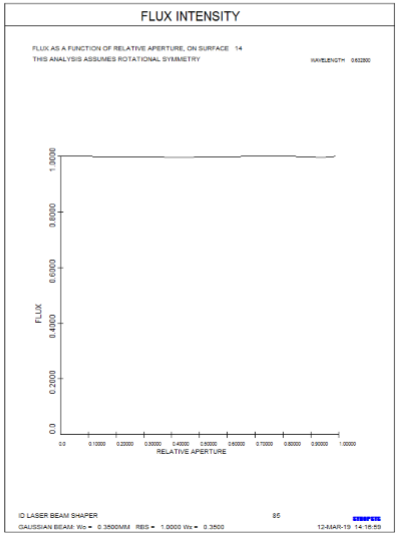

六片透镜的光通量均匀性
FLUX 100 P 14。
光通量完全在10%的均匀 度的目标范围内。
可以使用全球面透镜完成激光整形器，但需要六片 透镜。

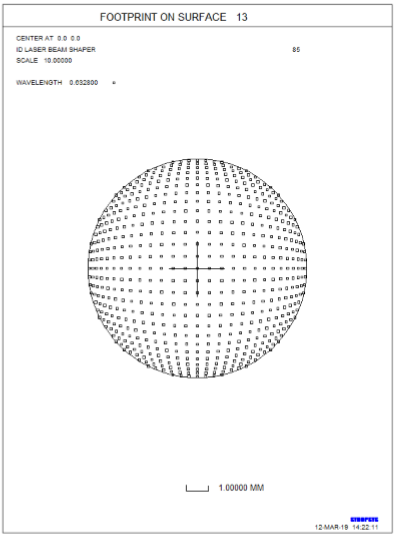

足迹图
MFP。
关闭开关27，选择表面13， Scale X Times 10，600条光线。
光线更多地在中心附近散开，在边缘附近压缩，这正是使光束更均匀的正确方法。

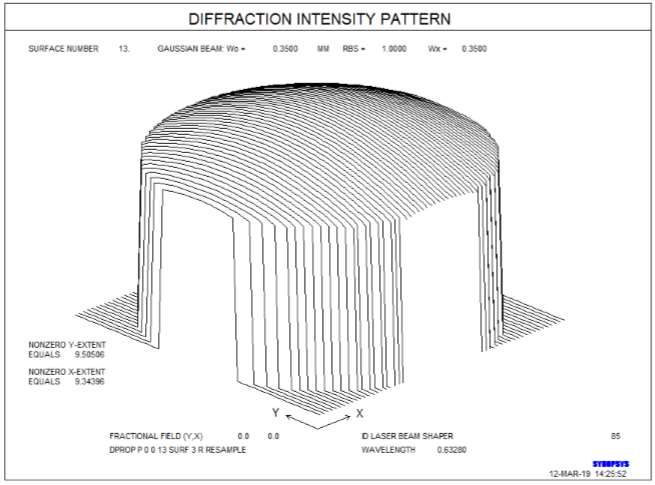

检测能量密度方法三
方法三是 DPROP衍 射传播特性。
CHG，CFIX，1 TH 0，END，DPROP P 0 0 13 SURF 3 R RESAMPLE。
总结
本例讲述了使用全球面镜可以设计激光整形器，但 需要六片透镜；以及检查能量密度或光通量均匀性 的三种方法：FLUX，FLUX像差，DPROP。
