解决方案
概述
MGT玻璃库
执行DSEARCH
执行GSEARCH
SPEC透镜规格
设置工作目录

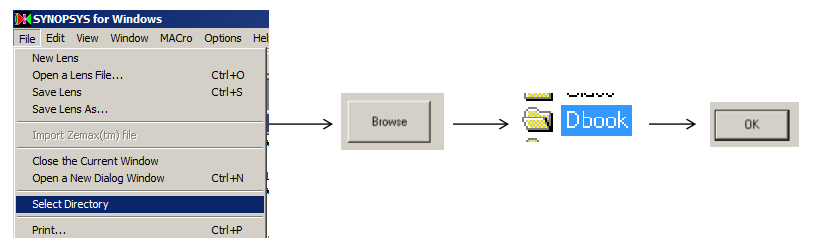

选择Dbook工作目录
参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第14章
二维图
FETCH 1.RLE
点击

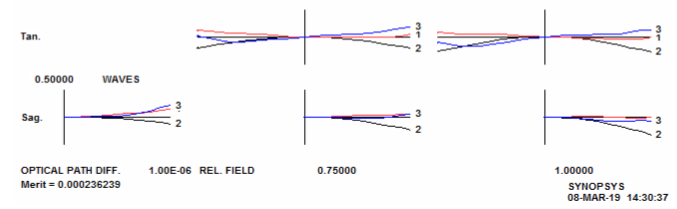

，选中OPD Fan Plots，Scale=0.5
玻璃库
在Command Window中输入MGT

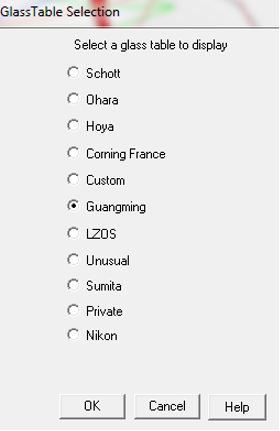

选中Guangming，点击OK
点击Graph

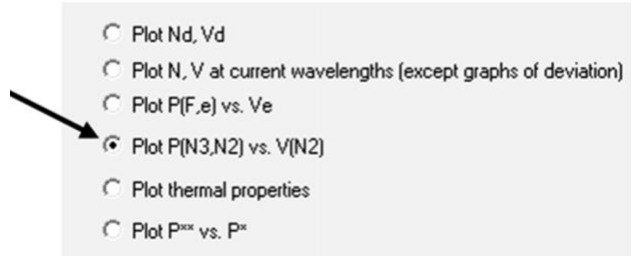

选中Plot P(N3,N2) vs. V(N2)
点击OK
找出四种玻璃
数据现在不在屏幕上，因此在 显示屏上单击并使用鼠标滚轮缩小，直到看到一组红点。点击
使红点放大居中
点击Full Name按钮

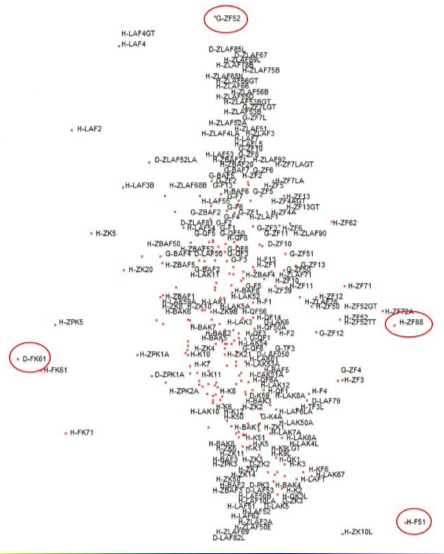

红圈出的四中玻璃名称为 D-FK61， G-ZF52， H-ZH88 和 H-F51
执行DSEARCH
点击
打开C14M1.MAC
点击
运行宏
指示DSEARCH仅使用上一 页ppt红圈中的两个玻璃

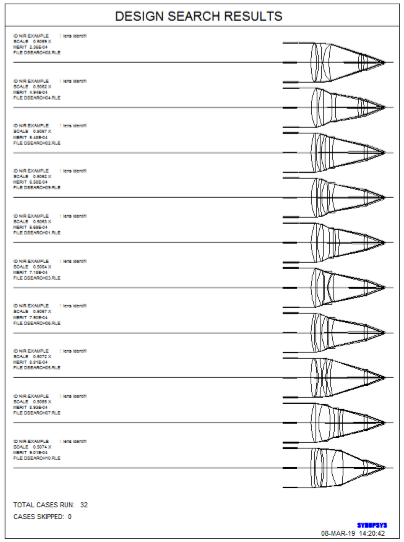

DSEARCH生成十种最佳配 置的图片
DSEARCH意思是Design Search

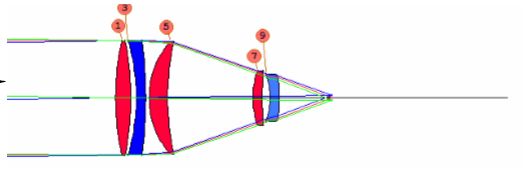

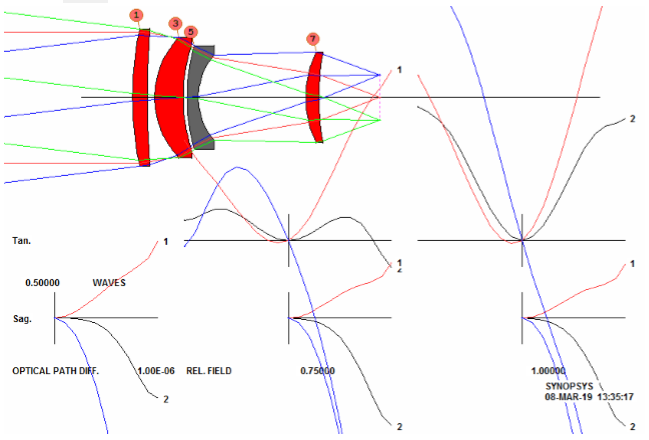

DSEARCH最佳结果

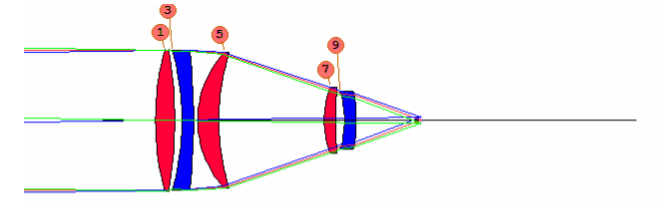

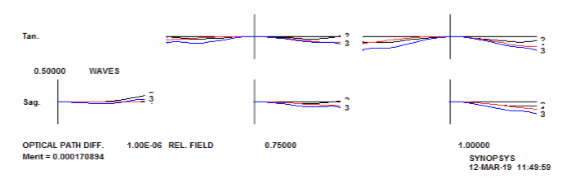

得到一个非常好的五片透镜，但它只有我们指定 的两种玻璃类型
执行GSEARCH
点击
打开DSEARCH_OPT.MAC
点击
另存为NIR_OPT.MAC
点击
打开C14M2.MAC
点击Run按钮
GSEARCH意思是 Search for best glasses，在四种玻璃中进行更复杂的搜索
透镜规格
SPEC

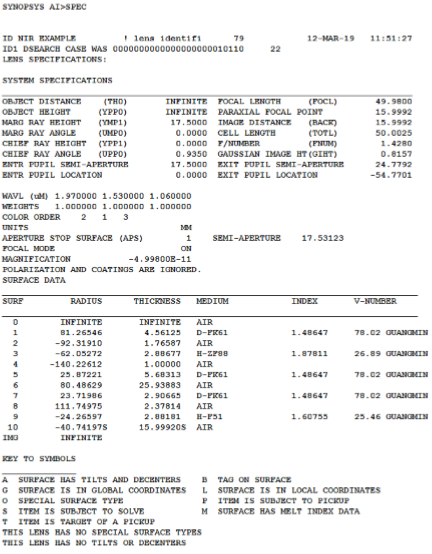

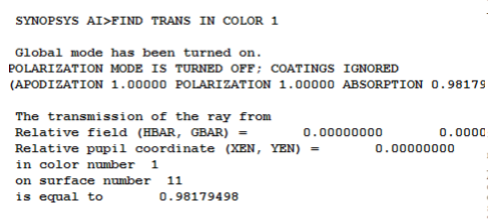

查看在1.97μm处透过率 FIND TRANS IN COLOR 1 返回值为98.18%，非常好
总结
本例讲述了成功使用普通玻璃（D-FK61、GZF52、H-ZH88、H-F51）替换不良的材料（硫化 锌、三硫化砷），性能更好。以及MGT玻璃库，DSEARCH功能，GSEARCH功能，SPEC透镜规格。
