Glass Table玻璃库的Graph功能
N-SK4玻璃特性
N-BAK2玻璃特性
寻找更好的玻璃分配给表面1

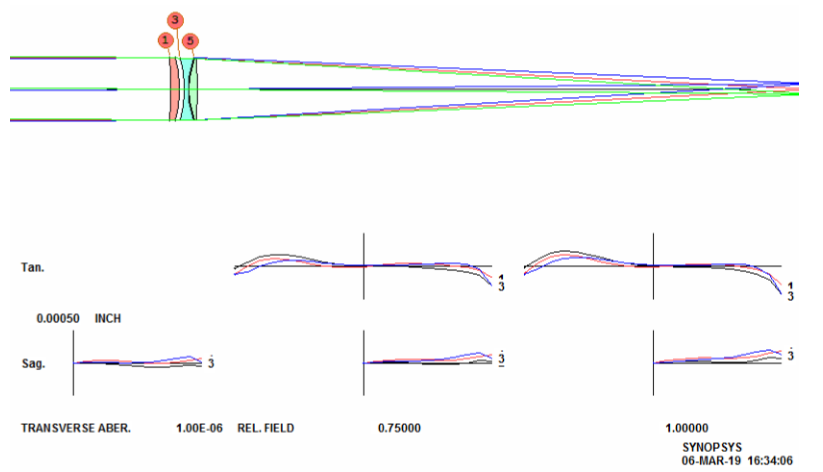

优化
离焦-波长曲线
设置工作目录

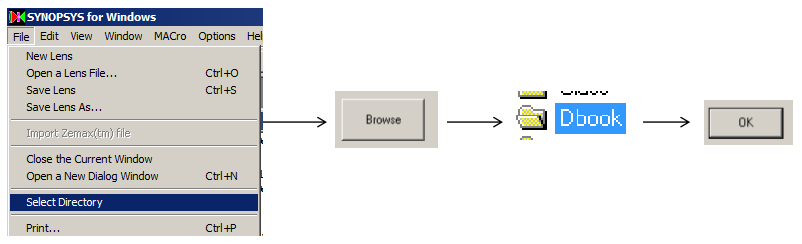

选择Dbook工作目录
参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第12章
二维图
FETCH C12L2.RLE
玻璃库
点击Glass Table按钮

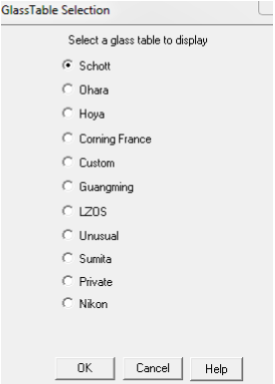

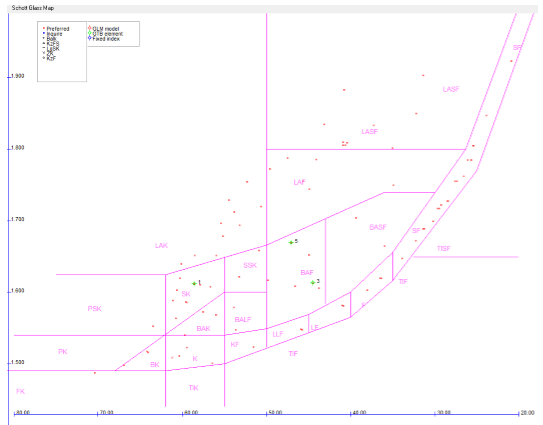

选择Schott，点击OK
Graph功能
点击Graph按钮

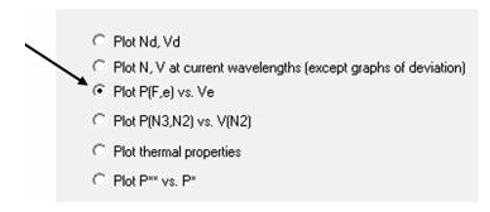

选择Plot P(F, e) vs. Ve
点击OK
横坐标Ve是e线(0.54607μm)的V-number
纵坐标P(F, e)是(NF-Ne)/(NF-NC)
查找表面1玻璃类型

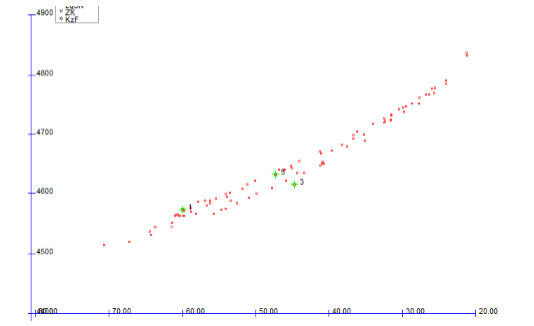

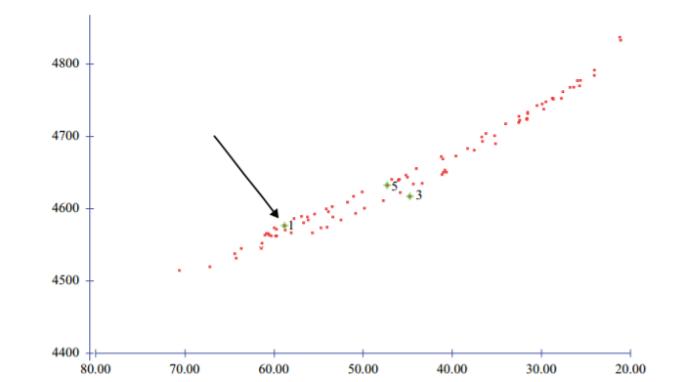

点击图中数字1的绿色圆圈，表面1的玻璃是N-SK4。
消色差透镜的理论表明选择的三种玻璃不能在图中 一条直线上，必须成三角形，面积越大越好。
N-SK4玻璃特性
点击Properties按钮

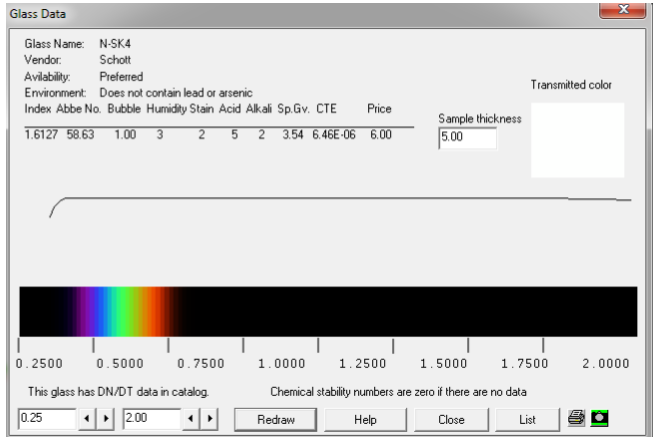

N-SK4玻璃不是那么稳定：湿度等级为 3，酸敏 感度为 5。
寻找更好的玻璃
关闭Properties窗口，再次点击Graph按钮。
点击Acid Sensitivity和OK按钮。
点击
按钮放大数字1的绿色圆圈。
点击Full Name选项
。

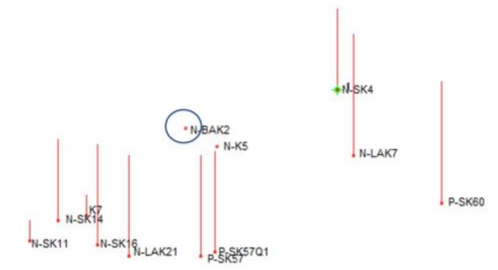

红色色垂直线表示酸敏感度，N-SK4的这条线很 长，因为这种玻璃不耐用，左边的N-BAK2 没有线。
N-BAK2玻璃特性
点击N-BAK2的红色圆圈
点击Properties

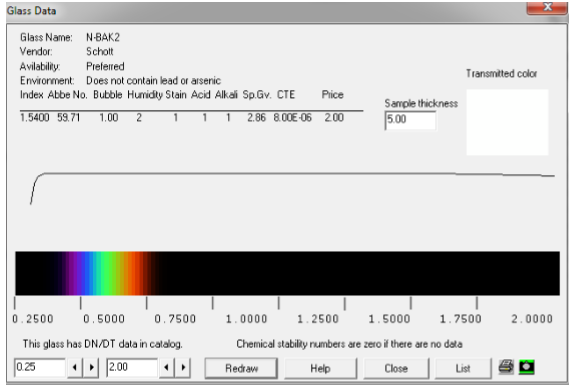

N-BAK2的酸敏感度为1，耐湿性更好，价格更低
N-BAK2分配给表面1
在Surface框中输入表面编号1
，
点击\Apply/按钮，
点击Spots Only选项，
点击Graph，选择No Graph，点击OK。
优化
点击Open MACro按钮，
打开C12M1.MAC，点击Open按钮，

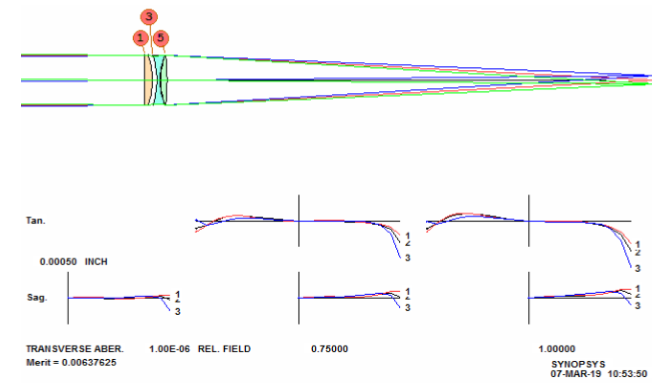

点击Run按钮
。
离焦-波长曲线

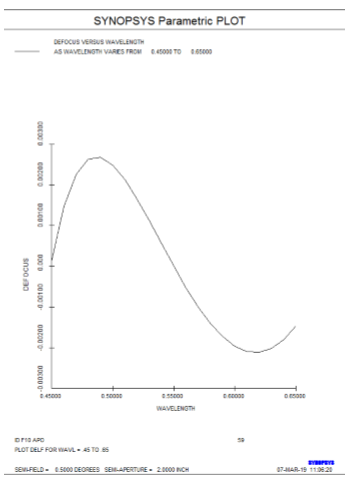

在Command Window中输入如下命令行 – CHG – NOP – END – PLOT DELF FOR WAVL = .45 TO .65，
NOP意思是删除所有的透镜拾取和求解，
DELF意思是近轴离焦，离焦约0.0026英寸，
WAVL意思是波长，波长范围为0.45-0.65μm，
为什么不绘制后焦距-波长图呢？因为当用NOP指令删除所有求解，后焦距是固定的，但是近轴离焦是随波长改变的。
总结
本例介绍如何设计具有比使用简单双合透镜更好 的色差校正的镜头，它的要点是，必须使用满足 某些特性的三种不同玻璃。可以通过玻璃库显示 轻松选择它们。本例讲述了如何在玻璃库中找到更好的玻璃分配给透镜表面并优化。
