解决方案
概述
Glass Table玻璃库的Graph功能
APS和WAP 3含义
CFREE含义
VSET渐晕设置
优化
FVF计算渐晕因子

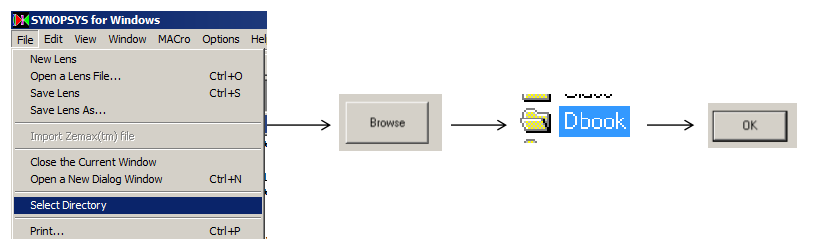

设置工作目录
选择Dbook工作目录
参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第11章

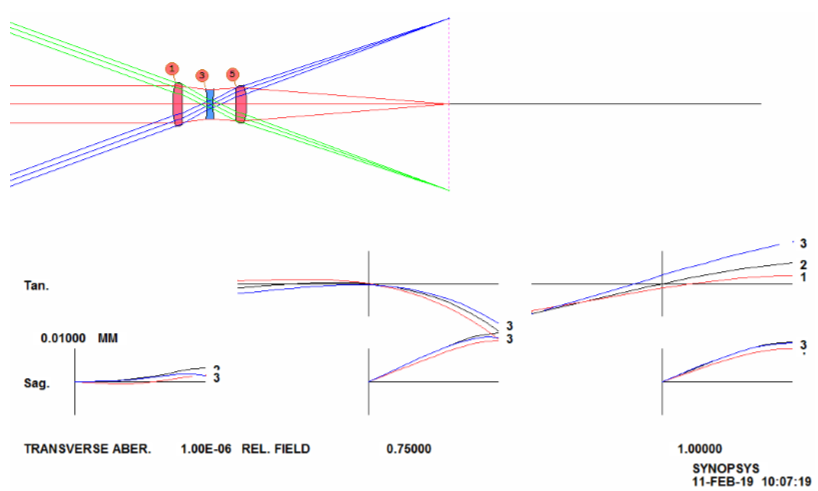

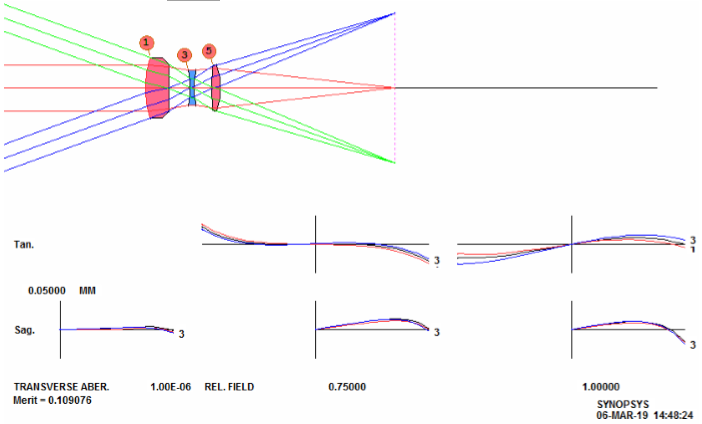

二维图
FETCH C11L1.RLE
LE打开透镜编辑器
LE
APS -3是指实际光阑在表面3上，负数表示实际光瞳求解，正数表示近轴光瞳求解。
WAP 3是指Wide-Angle Pupil，广角光瞳选项3，在近轴光瞳不足的系统中提供一种控制瞳孔大小和形状的方法。调整入瞳尺寸，使得每个视场点处的边缘光线仅清除所有定义的透镜孔径。

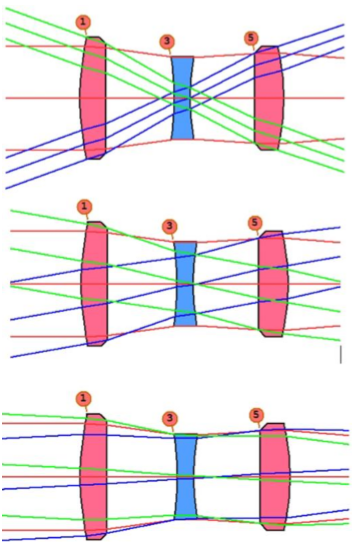

视场扫描图
点击PAD上的San按钮
观察入射光束尺寸随视场角变化。
WAP 3使得每一个平面除了像平面都有 一个硬清除孔径(CAO)，硬孔径由用户输入，软孔径由程序计算，只有硬孔径能渐晕光线。这是实现所需要数量渐晕的方法之一，但常常不是最好的处理渐晕的方法。因为每个面的光束尺寸随透镜改变而改变，当不知道知道尺寸将是什么时，用硬CAO是没有意义的。在优化过程中不要用WAP 3选项，在优化之后有需要再使用它。
删除所有的CAO和WAP声明
在Command Window中输入以下命令行
CHG
CFREE
WAP 0
END
改变表面6
在Command Window中输入以下命令行
CHG
6 UMC -.1111
END
STORE 3
UMC求解表面6的曲率半径，0.1111是0.5/4.5，4.5为F/number，负号是因为边缘光线在像平面下降。

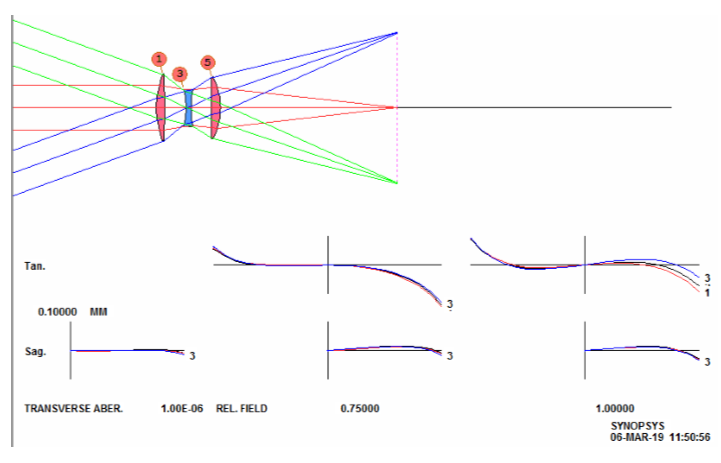

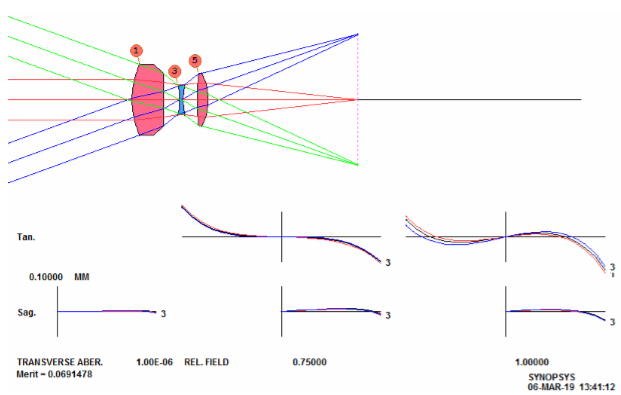

优化
在Command Window中输入AEE，打开编辑器。
将下边命令行复制到编辑器中
LOG PANT VLIST RAD ALL VLIST TH ALL END AANT AEC ACC GSR .5 10 5 M 0 GNR .5 2 3 M .7 GNR .5 1 3 M 1 END SNAP SYNO 30
点击Run按钮
。
命令的含义参考每天一例18-消色差透镜。
VSET渐晕设置
在AANT文件中加入VSET指令。

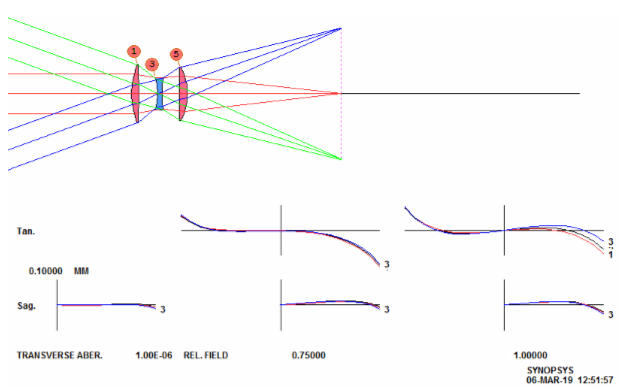

点击Run按钮
。
VSET .4意思是将光束大小设置为全视场的轴上值的 40％，VSET意思是Vignetting SET。
修改表面6的CAO
在Command Window中输入WS。
在WS编辑平面中输入CFIX，点击Update，所有表面都是硬CAO。

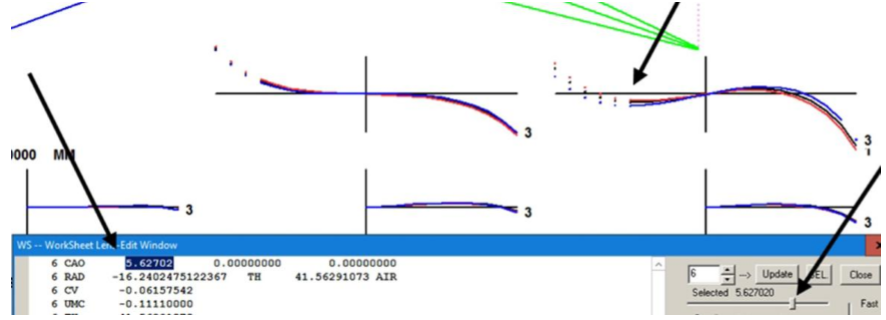

选择表面6，选中如下图CAO半径，点击SEL选中此值。
向左移动滑动，减小孔径，全视场观察TFAN，当左边未渐晕部分大 约在40%的位置时停止。
修改表面1的CAO

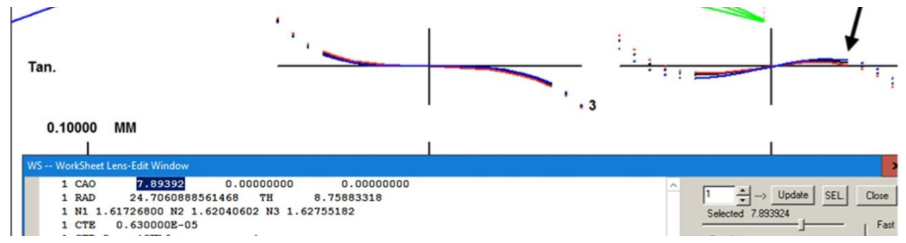

选择表面1，选中如下图CAO半径，点击SEL选中此值。
向左移动滑动，减小孔径，全视场观察TFAN，当 右边未渐晕部分大约在40%的位置时停止。
FVF计算渐晕因子
关闭WS，在Command Window中输入以下命令。
FVF 0 .5 .8 .9 1，是计算出通光孔径的五个视场点的渐晕因子。
FVF意思Find VFIELD，VFIELD是Vignetting Field。
恢复默认孔径
在Command Window中输入WS。
在WS编辑平面中输入CFREE，点击Update。
透镜又有了默认的孔径，根据VFIELD光瞳计算。

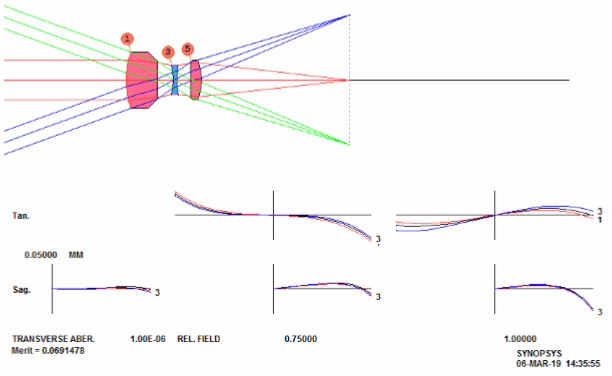

重新优化

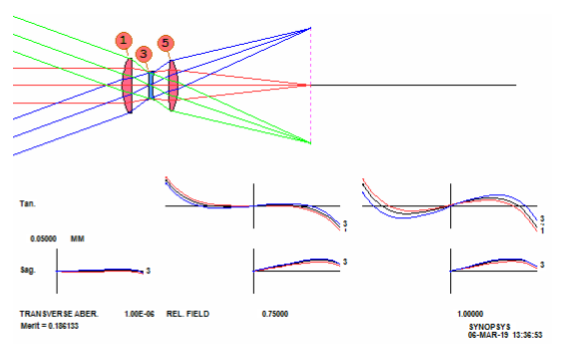

删除VSET指令，重新优化，再次运行宏。
点击Run按钮
。
总结
可以通过WAP 3处理渐晕，每次光线追击时需要5条光线，比较慢。
也可以通过VFIELD处理渐晕，已经计算，之后只需要主光线插入所需要的视场，快。
