概述

如何输入透镜

绘制点图

绘制后焦距-波长图

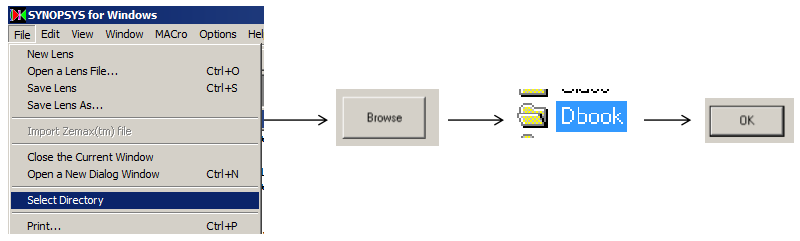

设置工作目录

选择Dbook工作目录

参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第5章

打开编辑器

在Command Window中输入以下命令EE

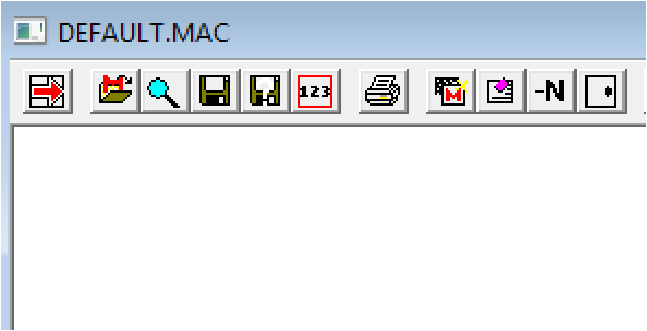

这条命令将打开Excellent Editor, 如下所示

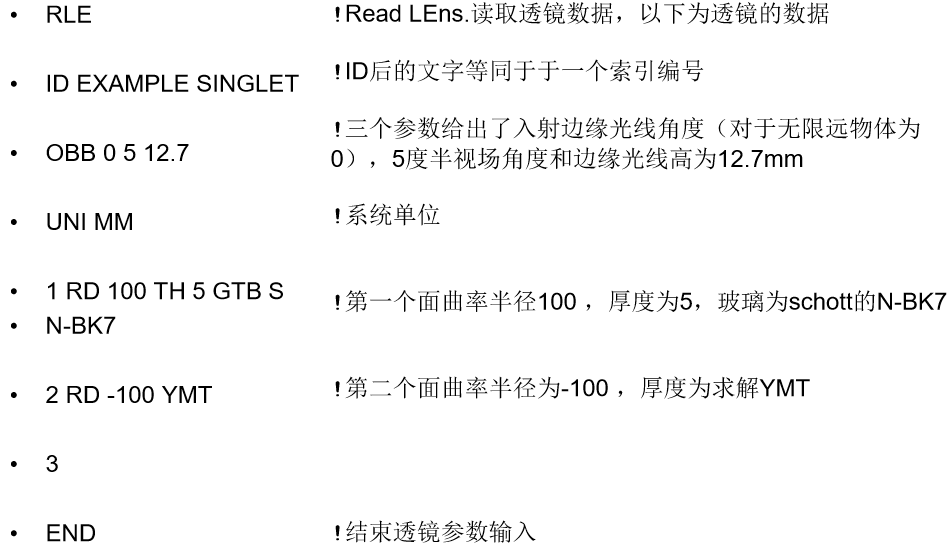

输入透镜

二维图

点击Run按钮

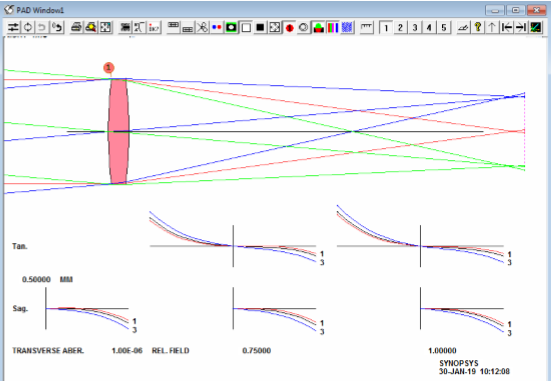

点击PAD按钮 , 或在Command Window 中输入PAD 来显示透镜的二维图。

绘制点图

点击按钮恢复默认显示设置

MGI命令打开Geometric Image menu

选择SPT部分的Multicolor选项

点击SPT按钮绘制点图

SPT意思是Spot Diagram

按Enter键, MGI 对话框再次打开

点击switches 按钮关闭switch 27 (如果启用27，则点显示为单点，否则显示为符号)

按Enter键, MGI 对话框再次打开

再次点击SPT 按钮

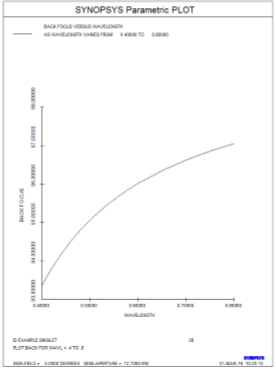

绘制后焦距-波长图

在Command Window中输入以下命令:

PLOT BACK FOR WAVL = .4 TO .8

这句命令是绘制后焦距波长图，波长范围是 0.4-0.8μm

总结

本例讲述了输入透镜的一种方法，以及如何绘制点图和后焦距-波长图。
