解决方案

概述

全局搜索没有二次色差的望远镜设计。

目标

为业余天文学家设计一个非常好的天文望远镜。

设置工作目录

选择Dbook工作目录

参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第47章

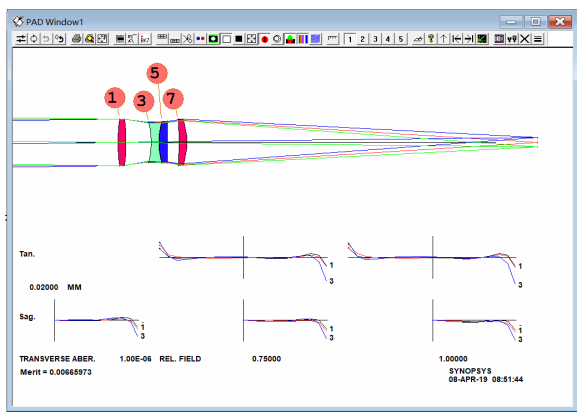

Dsearch搜索优化

点击打开C35M1，点击

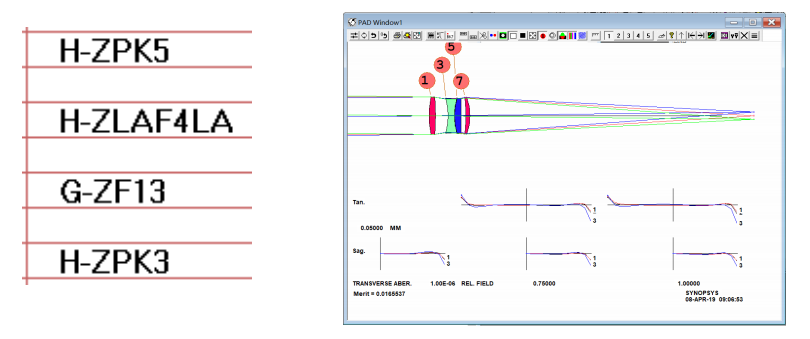

替换玻璃模型

结果还不错，但它有模型玻璃，我们需要用真实的玻璃替换它们。运行 DSEARCH准备的优化MACro，制作检查点，然后使用 MRG 将其替换为成都光明玻璃库里的玻璃。

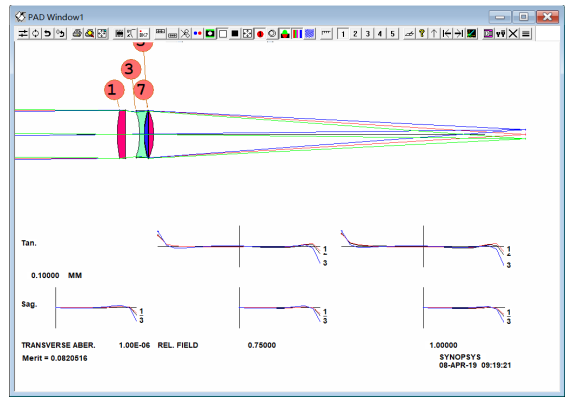

Gsearch

镜头也一样好，但其中一片透镜被替换成非常昂贵的玻璃。我们能否使用更好的质量和更低的价格玻璃材料？可以使用其他工具。恢复检查点并使用名称 GSOPT.MAC 保存优化 MACro。现在制作一个新的 MACro 来运行 GSEARCH，包含以下内容：

GSEARCH 3 QUIET
SURF
1 3 5 7
END
NEAREST 5 P 10
G
END
GO

总结

运行 SYNOPSYS ，如果你知道如何驾驭它，它会更好。为了准备这一课，我们尝试了各种输入变量，其中许多产生了二次色差的镜头。这里的诀窍是正的火石材料 - 但并非所有的 DSEARCH 运行都找到了解决方案。

我们最好多次运行程序，并选择最好的镜头。有很多解，如果你掌握了这些搜索工具，你很快就成为出色的专家。然后使用 AEI尝试改进该设计。这就是镜头设计的全部意义：看看哪些有效，找到改进它的方法。
