解决方案
文件：Fiber coupler .fpw
原则上，可研究任意折射率分布光纤内多光束的传输特性。研究基于倏逝波的光纤定向耦合器。传输一段距离后，两光纤纤芯相对较近，光线可由一根光纤遂穿到另外一根光纤纤芯内。光线由其中一个端口入射，可分析不同波导距离，耦合长度，波长下的传输特性。

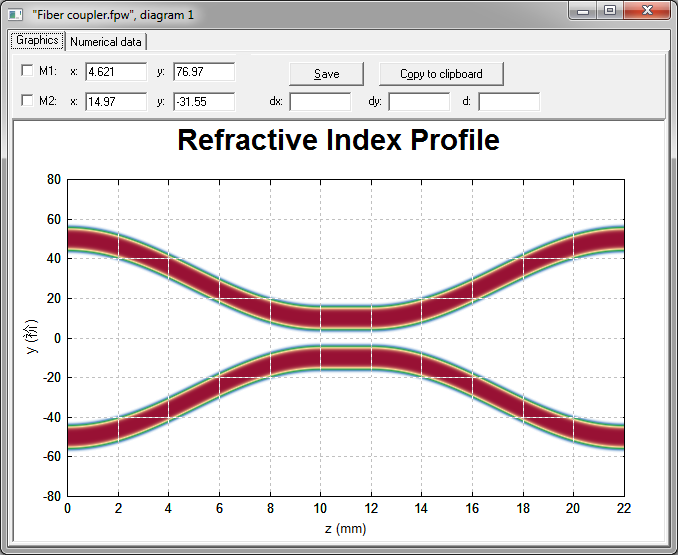

图1为折射率分布，用于说明是否为所设定的耦合结构。

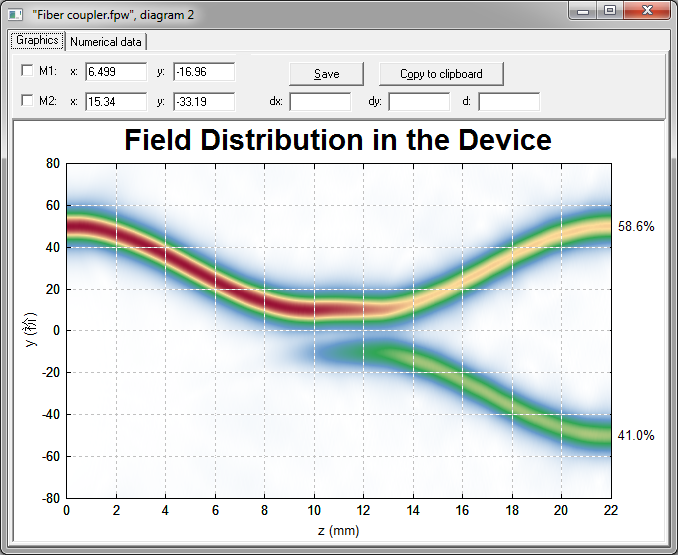

图2为yz平面内的场分布，可分析光功率如何耦合至相邻波导的过程。

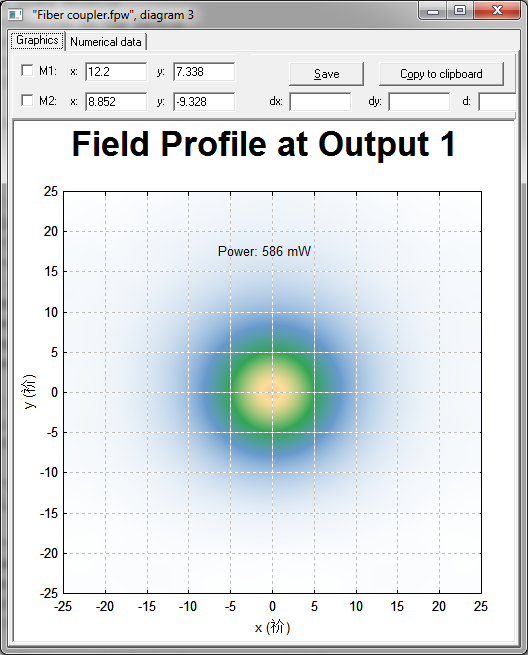

图3为其中一个输出端口下光束的分布。

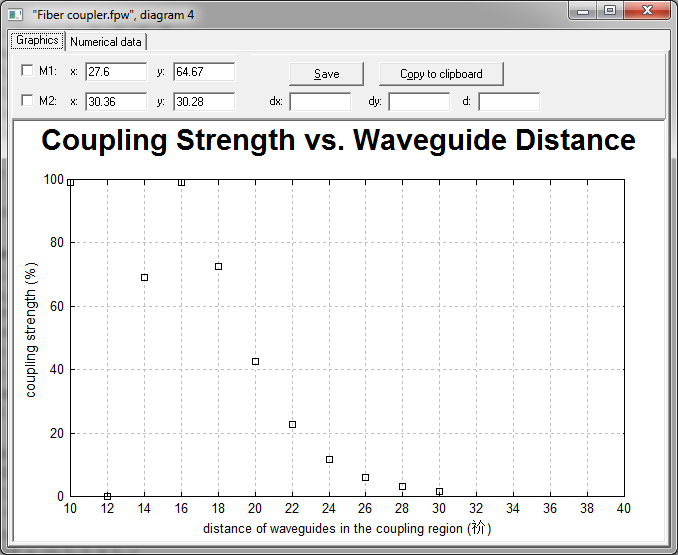

图4为耦合强度与耦合区两纤芯距离的关系；
图5为耦合强度与波长的关系。短波长表现弱耦合，隐逝场较弱。由于光耦合返回至初始波导中，弯曲损耗逐渐增加，在再次减弱前，长波长表现强耦合特性。
需指出，该程序分别定义了不同的波长通道，用户可在后期详细研究各通道光束的分布，以及耦合区光束的分布特性。
