SYNOPSYS™疑难解答（一）——如果您正在学习SYNOPSYS™,遇到问题请一定来这里！

1

问：安装完SYNOPSYS之后，打开软件报错，这是什么原因啊？哪位大佬帮忙解释一下？

答：这个DLL文件微软库文件。只有第一次安装才可能需要。安装完成之后，如出现上面的问题，解压SYNOPSYS_DLL_IA32.zip 这个文件，然后把里面的附件放到安装目录下面，即可解决。（压缩包里的附件如下）

2

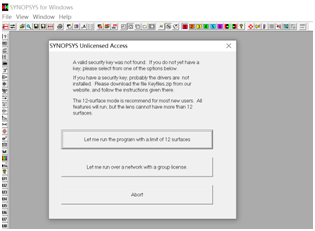

问：软件打开为什么会有下面的弹窗出来？

答：因为您的电脑上没有插上正版的KEY，软件是试用版的，可以免费试用12个面，您如果插上正版key，打开软件可以正常试用，无此弹窗。

3

问：SYNOPSYS中可以设置偶次非球面吗？还是只能用Q型非球面？

答：SYNOPSYS中可以设置偶次非球面比如在DSEARCH 中可以使用如下的命令打开偶次非球面

ASPH R

ASPH Q

ASPH 3

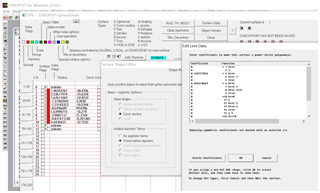

或者直接在电子表格里面设置各种面型，如下图

4

问：[ [B/C]ZOOM [ JSSS JSPS JFROMSURF ] ]这行命令中的JFROMSURF代表什么？

比如：

ACON 2 PICKUPS

ZOOM 6 12 4

END

答：在这个多重结构2中，保持从第6个面到第12个面，与多重结构1中的变焦4 同步。我按照SYNOPSYS学习文章的思路，一般比如说要设计20倍的变焦，开始结构称为变焦1 ，然后移动镜片，在20倍的变焦位置称为变焦10，然后把变焦组镜片移动的位置，从变焦1 到变焦10，线性划分10等分，其区间的位置，被称为变焦 1 一直到变焦10。当然，这个变焦10 ，只是举个例子，也可以线性划分，也可以划分成其他数量的等分，比如你划分成6份，第一组位置就是变焦1 ，第二组位置变焦2 ，一直到第六位置组变焦6。

5

问：大家好，请教个问题啊，设计的波长是两段，比如430-670，800-870这两段，对应的波长代码咋写？

答：你这个，没必要分这么开吧，刚好在可见光范围内，你直接使用 430 到870 范围就好了，你中间使用的间隔小一点，把670 和800都包含在内，甚至他们中间再多取样就好了。也可以根据需要，设置不同波长的权重。

6

问：请教一下各位，SYNOPSYS怎么控制系统的有效焦距或者是实际像高？可以举个例子么？

答：可以使用命令 A P YA HY PX PY HX SURF 。

例子：M 3 1 A P YA 1

7

问：对于共轭成像系统，视场设置时用到OBA，但是OBA中有一项YMP1，可是随着系统结构的变化，这个值是会发生变化的，想问下，这个YMP1的初始值是看系统尺寸大致给一个吗？还有，如果要控制边缘视场上光线在像面出的入射角大于某个值，要怎么写命令？

答：入射角用UNI，ymp1是跟孔径光阑大小有关，随便给一个，0.1就可以了，尽量小，方便优化，后期看情况增大。要控制入射角直接用临界角监视器就可以。

8

问：希望控制边缘视场的上光线在像面处的入射角为11°，然后再AANT文件中输入以下命令，但系统提示错误，有人知道是什么原因吗？M 11 1 P A UNI 1 0 1 0 20

答：可以使用M 11 1 A P HH 1 用这个命令呢。

问：这个命令应该是控制边缘主光线的远心吧，能控制上下边缘光线的角度吗？

答：M 11 1 A P HH 1 这个M后面根的是11 ，是控制角度的。

问：M 0 1 A P HH 1 这个M后面根的是0，才是远心，因为边缘角度为0，所以才是远心。

答：A P HH hy px py hx surf ，

9

问：怎么求一个section部分最大的孔径值并返回到AANT文件

答：FIRST, THIRD, FIFTH-ORDER SECTION ABERRATIONS:

AANT

M tar wt {A/S/MUL/DIV} SECTION name jsss jsps [icol]

END

_________________________________________________

name:

FFOCL FRONT BACK FOCL ENP EPP NP1 NP2 PP1 PP2 PPSEP PEL

SA3 CO3 TI3 SI3 PETZ DI3 PAC PLC SAC SLC

SA5 CO5 TI5 ECOM PZ5 DI5 TOBSA SOPSA

ENA EXA ROD RID ROS RIS OMAG PMAG ROAL

SAPU SOPU ASPU TIPU SIPU PZP DIPU !pupil aberrations

_________________________________________________

EXAMPLES:

M 133.5 20 A SECTION FOCL 13 33

M 0 10 A SECTION SA3 1 5

These aberrations will control the properties of a portion of alens, rather than the whole lens.

10

问：不知道和Codev还有Zemax的区别到底有多大？

答：有独特的PSD优化算法和阻尼最小二乘法相结合，计算速度得到极大的提升，计算速度比一般的阻尼最小二乘法快很多倍，然后SYNOPSYS不需要初始结构，软件可以帮你找初始结构。还有很多的智能功能，只需要一条命令，可以自动评估，在哪些位置，可以合理的添加或删除镜片。还有内置专家系统，可以自动记录和学习你的优化，就是说，这款软件你用的越久，它能够存储你的经验越多。
