解决方案

1

问：听说这个软件输入平板就能优化出光学系统，那我是不是还是要自己算要几片平面还是这个也可以由软件搞定？

答：是的，给的初始结构是平板，或者直接不给初始结构都可以。作者一开始就是在镜头公司做设计的，他认为很多东西电脑都可以处理，为什么还要人工去弄，而且他也把他的经验融入到软件里，包括设计和加工的经验。开始可以大概估计下片数，软件提供自动增加或者删除功能来决定最佳的片数。

2

问：SYNOPSYS都用命令操作么，感觉很不方便，要记忆的命令太多了？

答：答案是否定的。SYNOPSYS只需用鼠标单击菜单和对话框项，就可以运行大多数功能。然而，随着您对该程序的熟悉，您会学习一些命令，这些命令可以让您更快的完成操作，也会更节省时间。

所以，针对刚刚接触SYNOPSYS的学习人员，可以推荐使用菜单栏来上手练习软件，但是建议后续再慢慢的使用命令语言，它将使您感觉到它的巨大优势。另外，命令语法总结，已上传至群文件。

3

问：软件界面的图标能调大么？14寸笔记本离远点看图标很费劲。

答：Font Size按钮可以改变Command Window中的字体大小。PAD Window中用一个矩形框选择要放大的图形部分，单击一下，就可以放大，点击Defaults按钮就可以恢复图片原有大小。另外改变电脑分辨率可以增大图标大小。

4

问：有渐晕的镜头应该怎么优化，优化后渐晕会变吗？

答：处理渐晕的案例:

5

问：复制案例的时候，为什么有时候会报错？

答：复制的时候，注意代码是否有两行复制成一行，或者把几个命令复制粘合在一起了。建议复制内容去英文教程去复制，小心翻译成中文的时候，代码粘贴错位。

6

问：试用了两天，虽然界面不是很友好，但是功能确实很好，看得出来这是为设计师考虑的软件。

答：作者设计这个软件之前，原本就在工厂里做过镜头设计，有过这种经历

深入SYNOPSYS软件，可以发现，这个软件在设计和加工方面，考虑的很多问题，很接近实际在加工时遇到的一些问题。

7

问：优化中怎么控制两个非球面之间最小的距离？

答：例如，如果第8个面和第9个面之间太近，可以控制第8个面和第9个面上主光线的全局z坐标之差

还有一个操作数比较有效,ETP和ETN

8

问：是不是不同版本优化出来的结果还不一样？

答：您使用了DSEARCH或者模拟退火法，这种全局优化算法，搜索是多维度的，寻找的路径有可能会略微有差，结果会略有差异，但是结果会大致类似。另外开关98决定两种可能一种是随机的一种确定的。前者每次结果略有区别，后者确定的每次结果都一样。

问：开关98在那里能打开呀？

答：在命令窗口输入MSS，可以打开开关选项。

9

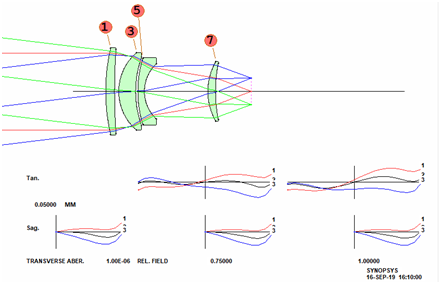

问：这几个曲线是什么像差？

答：光线扇形图，分别是0 0.75 和 1视场的 . 可以自己选择光线扇形图点列图或光程差。点击PAD bottom按钮可以查看并选择其他图样。

10

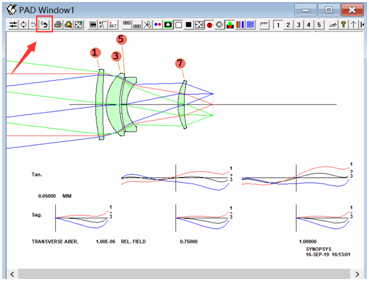

问：做错了如何返回到上一步？

答：要设置Checkpoint，才能返回到设置点，设置后点击，返回到上次设置的那个点。另外Checkpoint只是设置到哪个点就返回到哪个点。undo lens changes这个菜单栏的下拉菜单只能10步。
