解决方案
1

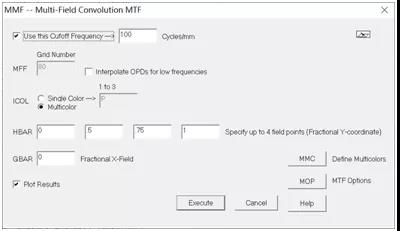

问：MTF截止频率怎么设置呀?
答：可以在命令窗口输入 MMF, 勾选对应位置，后面设置频率
2

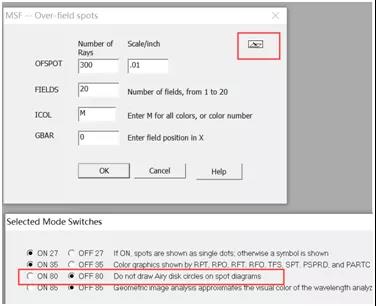

问：rms怎么显示弥散斑半径数值呀？
答：在命令窗口输入 MSF, 把80的开关关掉
3

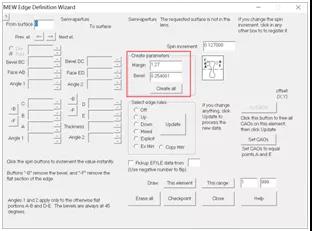

问：SYNOPSYS的有效径是否可以留边？
答：使用命令，在命令窗口 输入MEW,即可达到这样的效果，具体预留多少量，这个可以自己设置
4
问：为什么输入PAD命令后，做不了其他操作？
答：没有结束PAD命令导致的 ，输入一个END结束一下 然后再次运行即可，在命令窗口出那里输入一个end 。软件会返回到AI模式下 即可运行 否则一直在等待PAD的下一步指令。
5

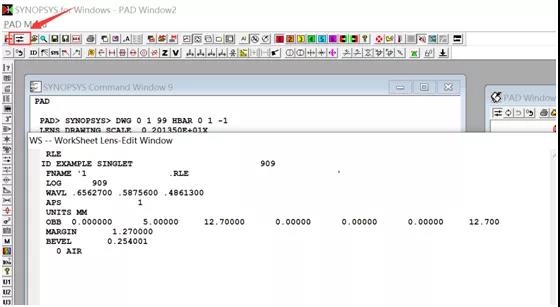

问：下图的菜单栏为何没找到？
答：需要打开worksheet,才能看到上述的菜单栏。
6
问：请教怎么另外打开一个图形窗口？
答：window下面第三个选项，选择一次，即可新打开后面的窗口，菜单栏window按钮下面第三个选项。
7
问：我做完镜片想存文件夹为什么不行的？不能直接存入文件夹的吗
答：保存的名字和路径都不要出现中文。
8
问：温度分析中，DECENTER指的是什么，有谁可以帮忙解释一下？
答：DECENTER是偏心，将COE这个命令定义的编号CNB的热膨胀系数data分配给偏心SN，SN为表面编号，和这个help文件底下的例子中RCHANGE和TCHANGE类似。
9
问：SYNOPSYS的光阑位置怎么没在光路上找到？
答：用ws看下光阑在哪里，在Command Window中输入WS打开WorkSheet，会看到APS这行命令，APS后面的数字就是光阑所在表面。光阑可以虚拟的，如果在指定在一个面上，加上一个负号。如果APS后面是1或没有接数字，表示没有光瞳求解并且使用随后物体规格输入的YP1和XP1值。YP1是在表面1顶点平面的主光线高。XP1是在表面1X轴的住光线高。syn光线追迹逻辑不是按照光阑来的，所以会快很多。
10
问：使用OSNA不能控制住孔径角的这种情况有什么好的解决办法吗？
答：OSNA必须在OBB之类的物体描述之后。控制YMP1除了OSNA，还有WAP 2和WAP 3
11
问：有人用了ADA自动插入衍射元件这个功能吗？如果要自动插入两个衍射元件该怎么做？
答：运行两次ADA，就可以插入两个。
12
问：log33 这里的log有什么用处
答：LOG 这个是日志编号 ，每个SYNOPSYS 运行都会分配一个日志编号，该编号会在每次运行开始时自动，递增并确定。 用户可以随时使用命令递增日志编号的当前值 ，这个命令不影响优化设计，也可删除。
13
问：问一下，公差分析的时候使用波前变化作为评价因子的时候能使用rms作为标准吗，怎么没有这个设置
答：公差分析的时候使用波前变化作为评价因子的时候能使用最大值 或者使用标准差。
TOL WAVE
给出波前差的最大允许值。 如果镜头基本上是衍射受限的，则可以使用该输入，并且它提供了控制波前的方法。 如果输入此输入，则公差预算允许的最大值对于所有视场点将是相同的，除非FWT命令为每个视场指定了权重。 如果是这种情况，则每个点的最大值增加1 / WT ** 2，这对应于每个场的波前标准差的增加与该场点上的权重成反比。
14
问：请问，怎么在AANT里约束焦距？
答：AANT
M tar wt A FOCL
END
tar 是你的焦距值，wt是权重
15
问：网络版本的key 直接插上就可以用吗? 还是要设置？
答：直接插上就可以用。
16
问：问一下公差分析的时候他们的默认单位是啥？
答：透镜单位，你在设置的镜头的单位。
17

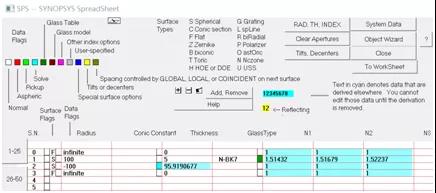

问：优化中继面像质的FLAG面，能不能设多个？我想要转2次像。
答：可以打开SPS，里面有设置表面flag的，点击每个表面的flag小方框就会弹出对话框，可以修改。
18
问：请问，为什么左边的菜单栏，点击没有任何反应？
答：SYNOPSYS软件安装目录下的custom.mac文件缺失或者损坏了，可以去群里下载该文件，然后放在安装目录下就可以。
19
问：下图N1 N2 表示什么？不同地方的颜色代表什么？
答：因为你的系统设置了不同的波长，所以它代表对应波长的折射率。不同地方的颜色，左上角有解释。
20

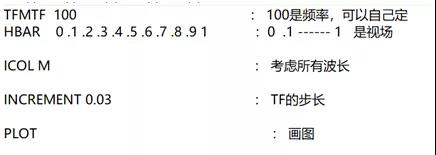

问：through-focus 只能计算7个点吗？有没有方法可以追加的？
答：可以使用如下命令：
