问：请问SPOT variance是什么意思？如果这么勾选，代表什么意思？variance好像不是方差的意思，因为设计没有所谓的初始（initial）方差。
答：光斑尺寸方差与像质有关，我希望有公差时光斑尺寸方差仍能在某个值以内或最大允许值增大不超过某个量，这样来进行公差分析。
2
问：问一下公式中 CO3 &SI3表示什么？
答：三阶彗差和色散。
3
问：有一个问题，如果是物方远心镜头的话，那是应该设置infinity还是AFOCAL？怎么区分设置物方和像方呢？
答：infinity这个是无穷远 ，AFOCAL这个是无焦模式。
4
问：MDS 中选项 Design Search和Saddle-point build ，这两个分什么情况选呢？
答： Design Search是通过全局搜索法，尝试所有的结构，你设置的几片镜片，一开始就搜索几个镜片作为初始结构
.Saddle-point build，这个是另外一种方法，叫做鞍点法，比如你要搜索5个镜片的结构，他先生成一个镜片，再插入一个镜片，然后优化出2个最好的镜片结构，再插入镜片，再优化，一步步增长出5个镜片结构。
5
问：限制某个面入射角度的命令我没找到，能帮忙找找吗？比如在所有视场下，不超过某个角度。
答：ACA 60，60代表角度，另外可以通过HH来控制。
6
问：请问，怎么插入一个哑面？ 我想手动设置一个real pupil在镜头的中间位置（比如插入到第5面）。

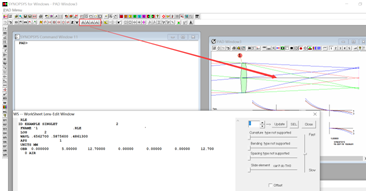

答：可以使用下图的工具插入虚拟面。
7
问：广角镜头可以直接设计么？
答：需要先设计前端，也是要先设定第一个镜片，然后再用Current设置来DSEARCH。
8
问：请问怎么查看所有面的孔径大小？
答: 命令窗口输入CAP命令。
9
问：SYNOPSYS命令行里的符号｛｝中的内容代表什么意思？[ ]中的内容又代表什么意思呢？
答：花括号里面是必选，方括号里面是可选，带下划线的是数字。
10
问：我想问一下，界面的最左边side bar 图标，出现 unrecognized input 05/03/09....问题该怎么解决呢？
答：这个ICON.MAC 有问题，需要找个正常的覆盖一下。
11
问：请问自动控制空气间隔大于0.1怎么写？
答：使用TLIMIT控制 试试，语法为 TLIMIT UPPER LOWER 。tlimit是厚度变量的定义域，厚度不会出这个范围，是硬约束，下面的Acm就是评价方式，评价参数都是用来权衡的，属于软约束。
12
问：如何快速查看AANT中某一个约束的当前值是多少？
答：命令窗口使用 final。
13
问：DSEARCH和ZSEARCH 分别是干嘛的?
答：一个是定焦镜头的初始结构的搜索，一个是变焦初始结构的搜索。因为SYNOPSYS有独特的PSD算法，计算速度非常快。所以使用DSEARCH 或者ZSEARCH 在全局范围内，把所有可能的结构都会测试一遍，然后比较给出最后的10个结构。
14
问：ZEMAX如何导入SYNOPSYS？
答：ZEMAX导入SYNOPSYS，你直接在SYNOPSYS里面输入ZMC，导入完成之后，要运行一下给出的文件。
15
问：软件有没有一个功能可以搜索镜头中最佳非球面位置？
答：有AAA命令，可以找到最佳非球面的位置，AGT可以判断最佳非球面系数阶数。
16
问：ZSEARCH里面 GIHT 5 5表示什么意思?
答：后面跟的第一个数据，是第一组变焦镜头的像高，第二个数据，是变焦镜头最后一组的像高 ，如果一样，表示变焦时候，像高不变，不一样，变焦的时候，其他组用插值法。第3个数据，代表权重。
17
问：运行PSD时如何让CPU 100%跑起来？
答：使用调用多核命令 CORE。
18
问：HBAR事什么意识？
答：hbar =hy gbar =hx xen =px
19
问：ACC 4 1 1中的第二个1表面window 1？
答：ACC 4 1 1的意思就是最大玻璃厚度为4，4－5之间会有一个温和的惩罚值，用来过渡，超过5这个窗口值，会增大惩罚值用来控制厚度，也就是说这个window这个值越小，这个操作数控制效果会越好，但是系统也会变得极端的不连续，评价函数会出现断崖式下跌，变得更不容易跳出局部极值，在优化的初期，这个window最好用默认的，到了优化的后期，可以缩小这个值用来达到控制效果的目的。
18
问：如何设置渐晕？
答：渐晕不是很难的 用Vset 或者Vfiled设置即可。
关于广角的渐晕30%设置的建议：首先使用OBD + CSTOP + WAP 2 然后设置 VSET 0.3在 AANT 中 ，实际的 CAOs 将随意搜。
使用
CHG
CFIX
END
在WorkSheet sliders中调整 CAOs 得到你想要的渐晕， 然后改回去用 WAP 3。
