RP Fiber Power 被动调Q Nd YAG激光器

文件：Nd-YAG laser, passively Q-switched .fpw 该模型与以上范例相似，但采用Cr:YAG晶体用于被动调Q。可仅采用单光纤作为有源模型，可认为是包括Nd3+和Cr4+离子的单光纤，研究整个谐振长度内的传输。这说明，无需采用通常的能级结构，而是用户对双离子的自定义方式。每一个离子具有两个相关的电子能级。（可忽略高能级，寿命短的能级。）图形如下：

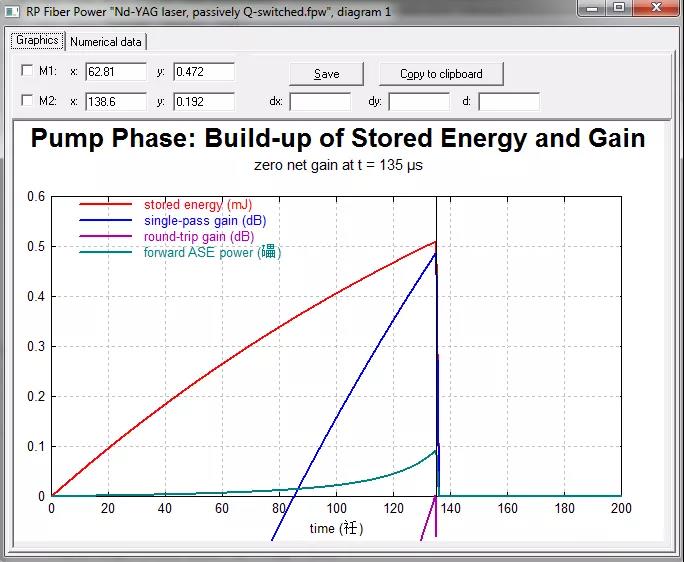

图1为在一定时间段内，模拟泵浦相位的变化。传输持续不断的进行，直至谐振腔往返增益为正。

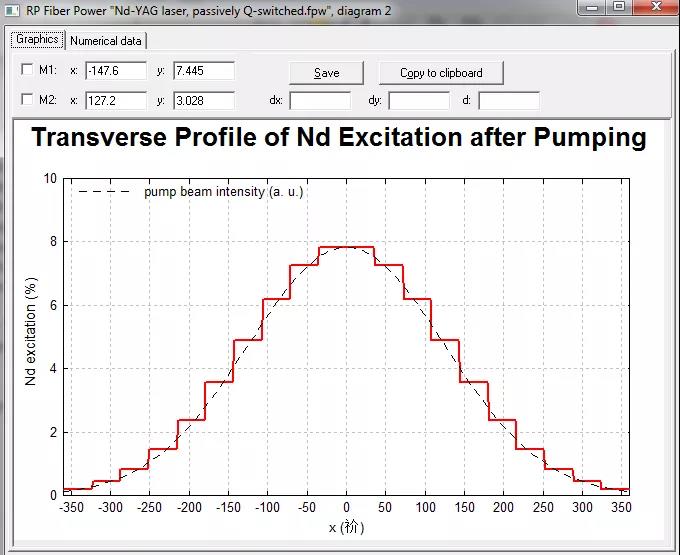

图2为脉冲辐射之前，钕离子激发的横向分布。

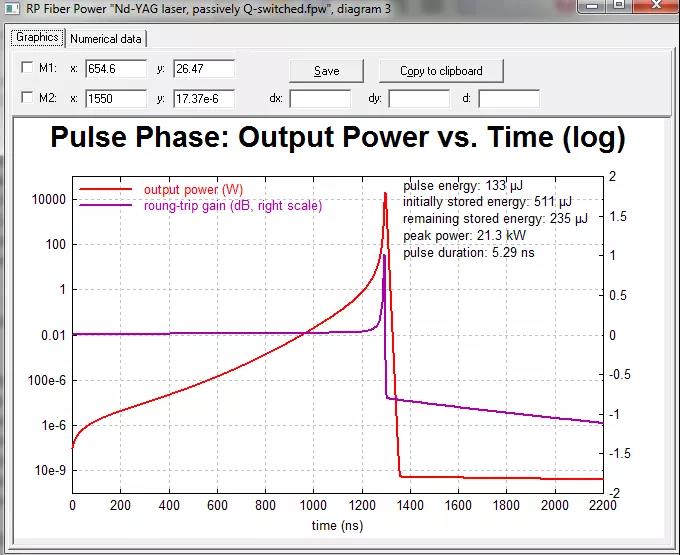

图3模拟了脉冲的产生过程。在此，整个动态模拟需考虑传输时间。该运行较慢，需持续一段时间。因此，动态模拟也需持续几秒钟。在对数坐标轴上模拟输出功率的变化。

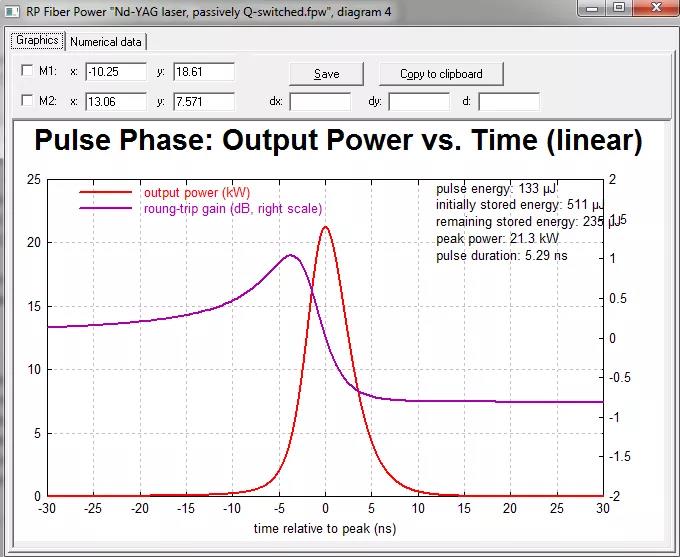

图4为小段时间范围内输出功率的变化。

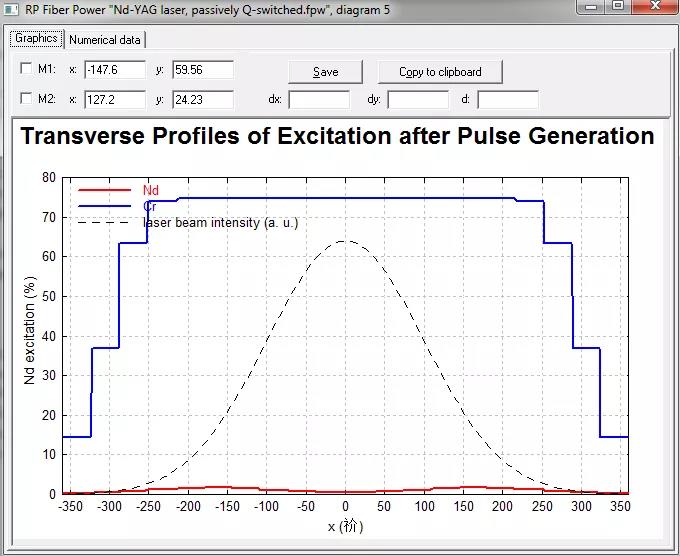

图5为脉冲产生后，Nd3+和Cr4+离子激发的横向分布。

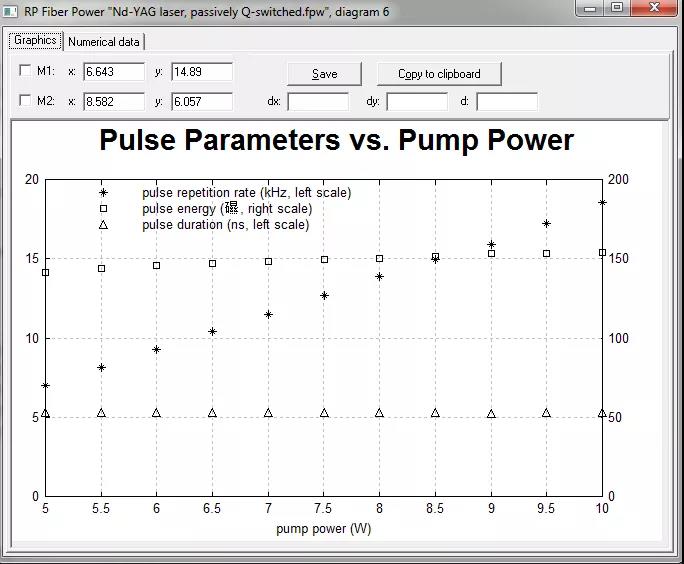

图6为脉冲重复率、能量、脉宽与泵浦功率的函数关系。可见，高泵浦功率仅增加脉冲重复频率，但不改变脉冲固有参量。
