RP Fiber Power 包层泵浦光纤放大器，包层模式的计算

文件：Yb amplifier, cladding-pumped, with cladding modes .fpw

这是另外一个双包层光纤放大器的范例。不同于以上范例，我们考虑所有的包层模式，并采用内置模式求解方法。根据折射率分布，纤芯数值孔径，包层泵浦方式条件，计算模式特性。简单起见，设定所有泵浦模式中功率均匀分布。不考虑放大的自发辐射。

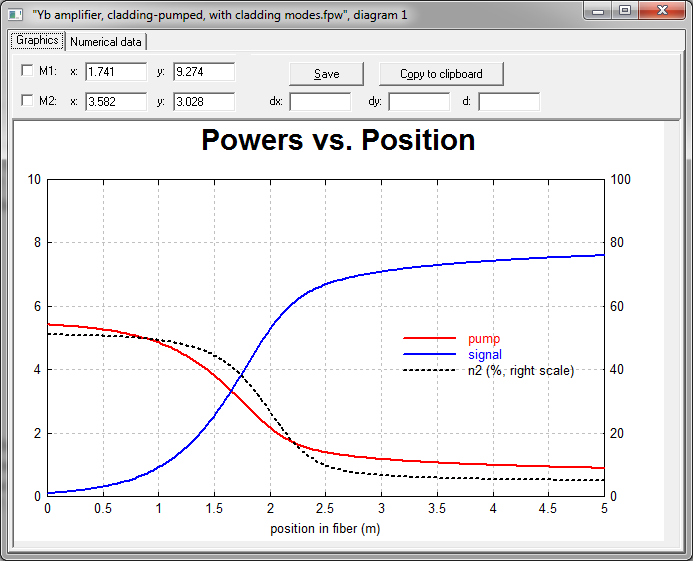

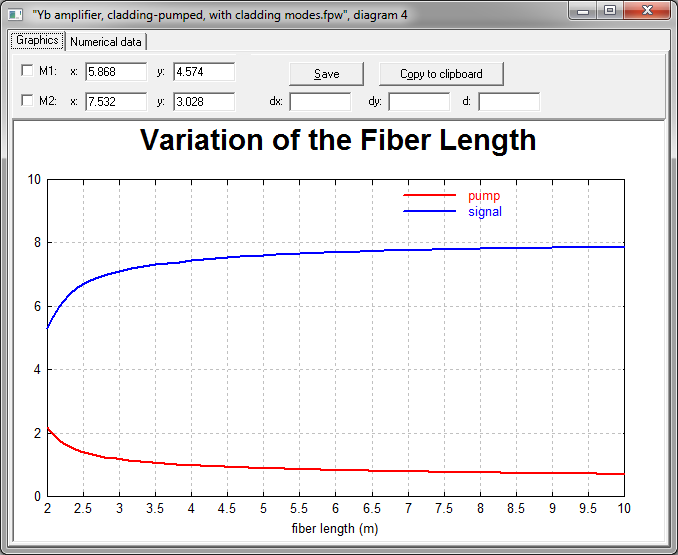

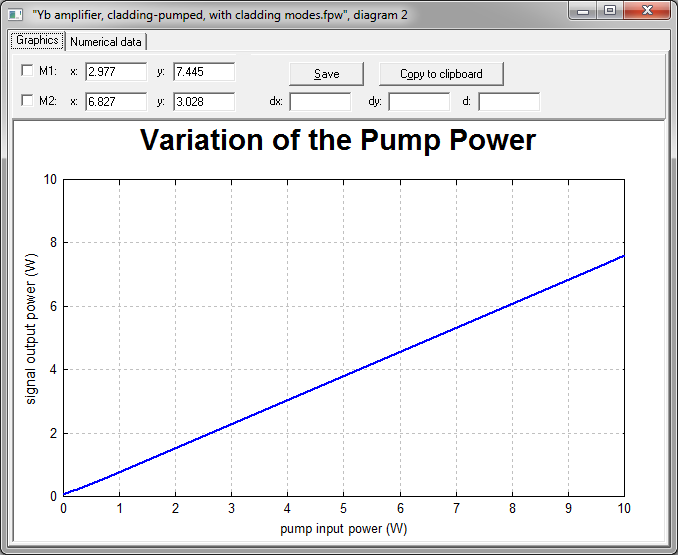

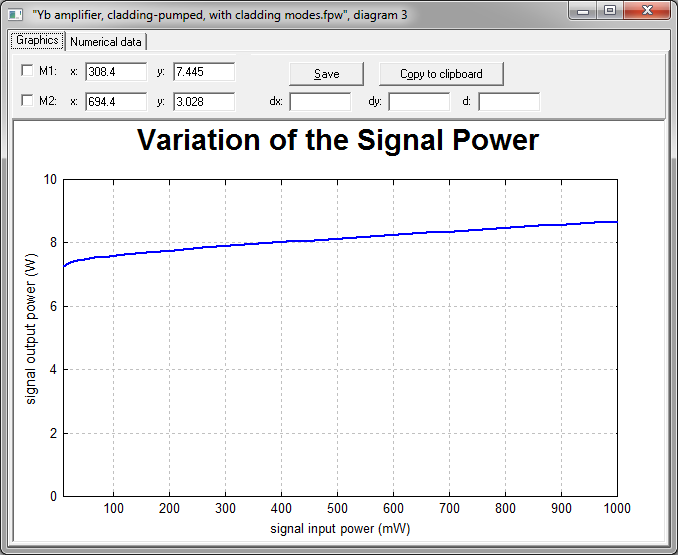

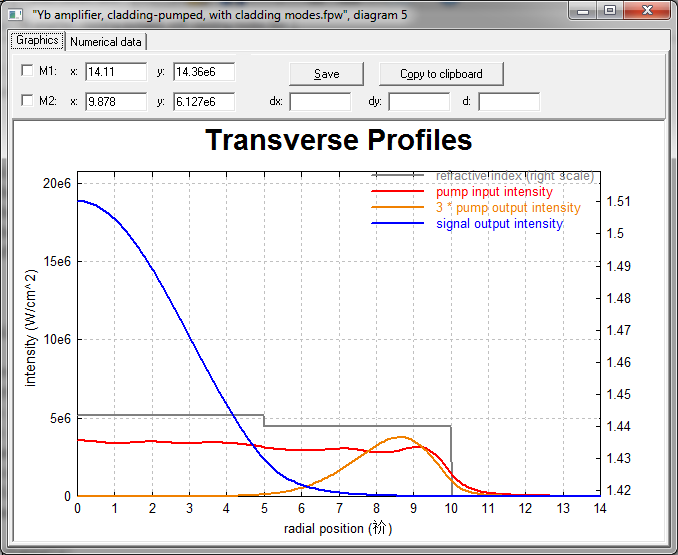

图5为输入输出泵浦光，输出信号的横向强度分布。可见，剩余的泵浦光绕纤芯呈环形分布。这是因为仅当泵浦模式呈此分布时，与纤芯区域具有较低的叠加，通过时表现若吸收。由此说明此类光纤常见的问题，即使采用简单模型，并允许通过长光纤进行有效吸收，忽略泵浦强度变化的情况下，大部分泵浦光功率也未被吸收。若泵浦包层的数值孔径增加，则未吸收的泵浦光增加，因为避开了纤芯区域，高阶泵浦模式更有利。（当然，用户可能仍然将泵浦功率转移到低阶模式，则会改善此问题。）
