RP Fiber Power 级联光纤放大器模型

《光纤激光器仿真设计》在线讲座回放视频获取

文件：Yb amplifier with two stage .fpw, Yb amplifier with two stages, with ASE .fpw 及 Yb amplifier with two stages for pulses .fpw

以上文件为级联光纤放大器的模拟

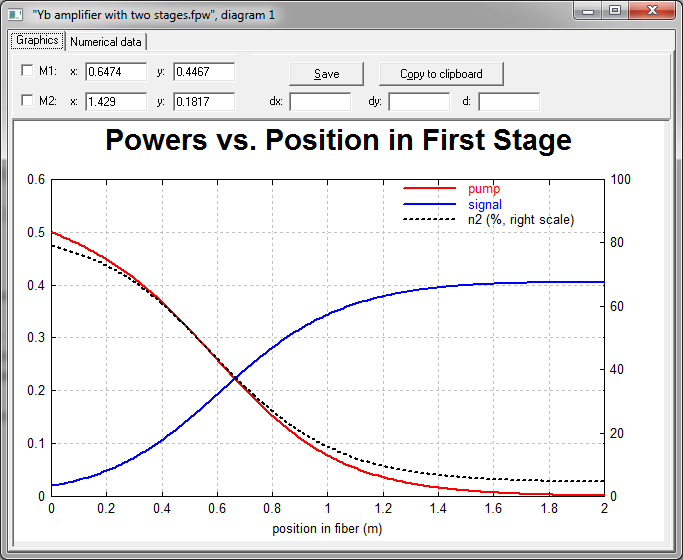

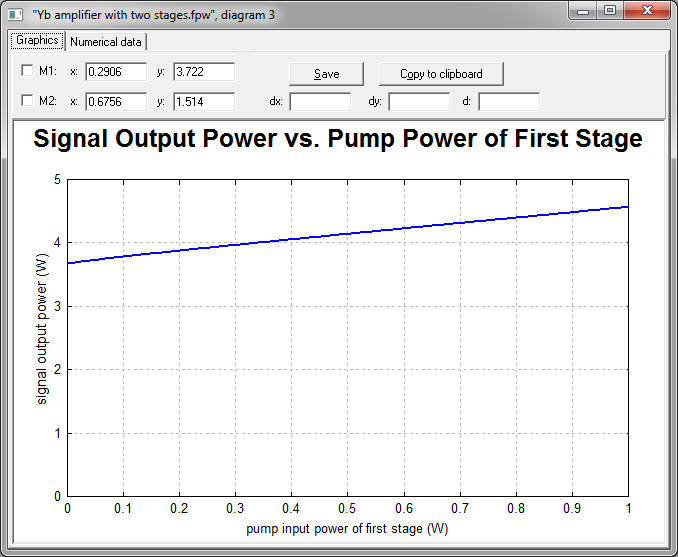

范例1为未考虑放大自发辐射的简单范例。级联作为两种不同的设备，set_device(2)函数对象允许其中用户切换其中一种。定义函数connect_powers()，将一级输出信号功率作为二级输入信号功率。图3中，脚本程序绘制了x轴方向一级泵浦功率与二级输出功率之间的关系曲线。图形中每一个点需要切换到一级状态，改变泵浦功率，计算信号输出功率，其次还需转换到二级状态，计算二级输出功率及信号输入功率。

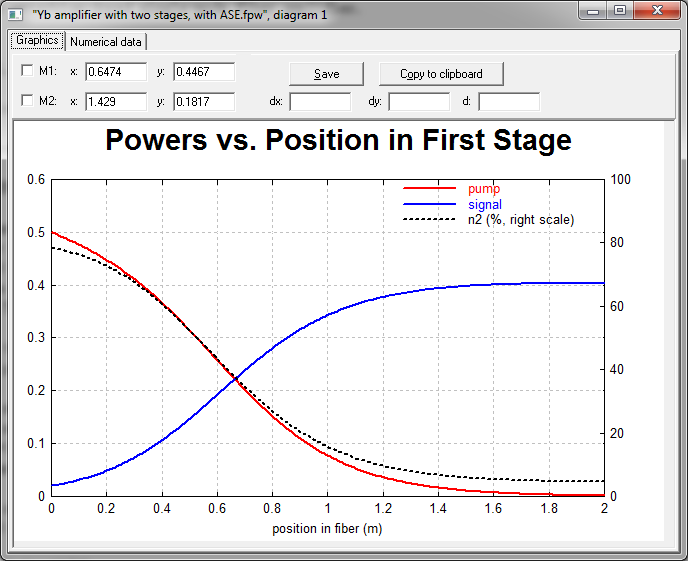

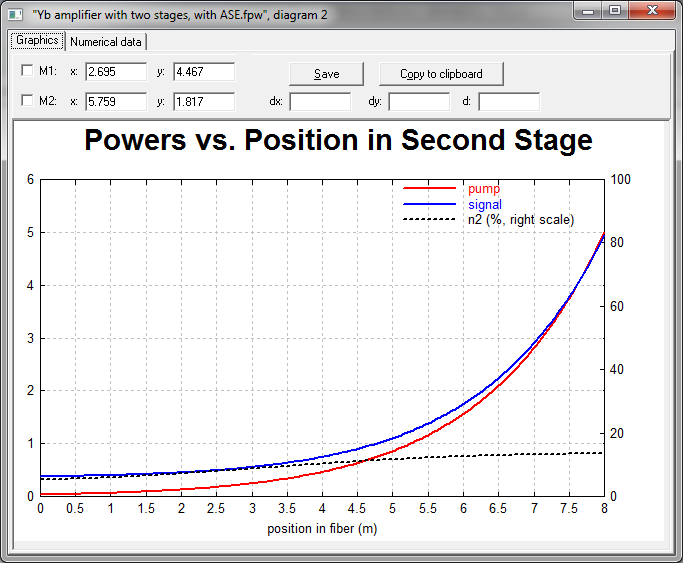

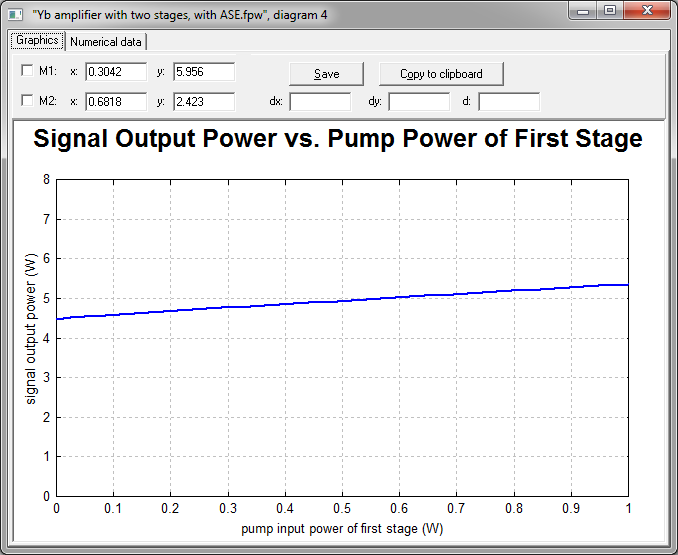

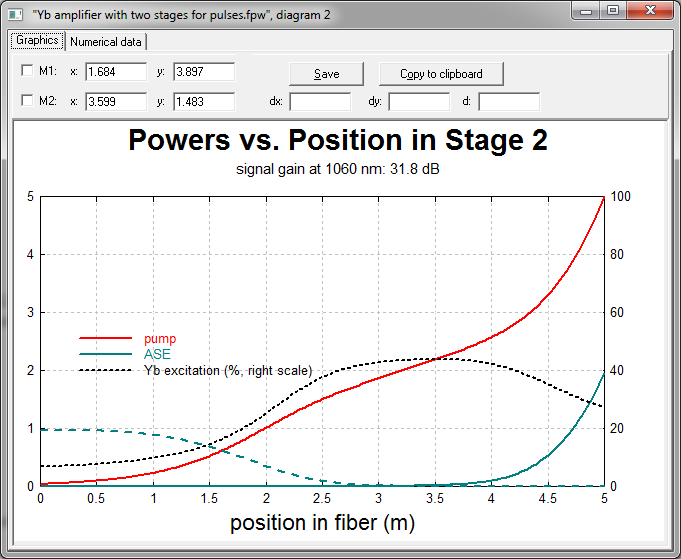

范例2为考虑放大自发辐射的复杂范例。很显然，后端反向泵浦产生的放大自发辐射影响前端的增益。因此，即使反向强度较弱，connect_powers()函数也需要不断迭代直至出现自洽解。

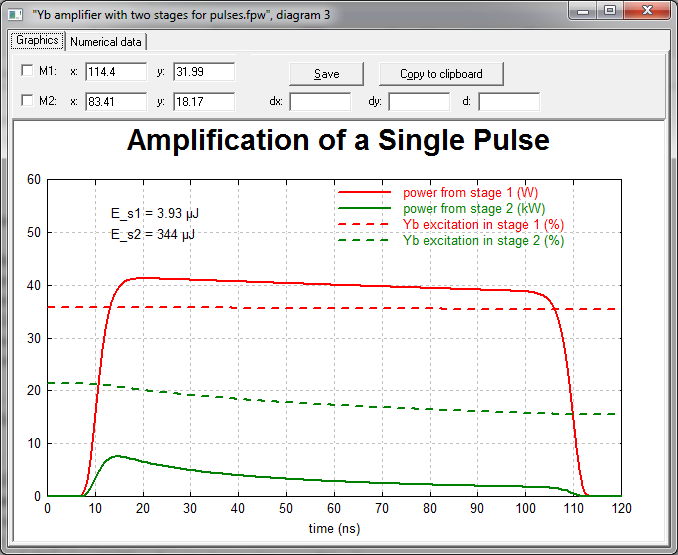

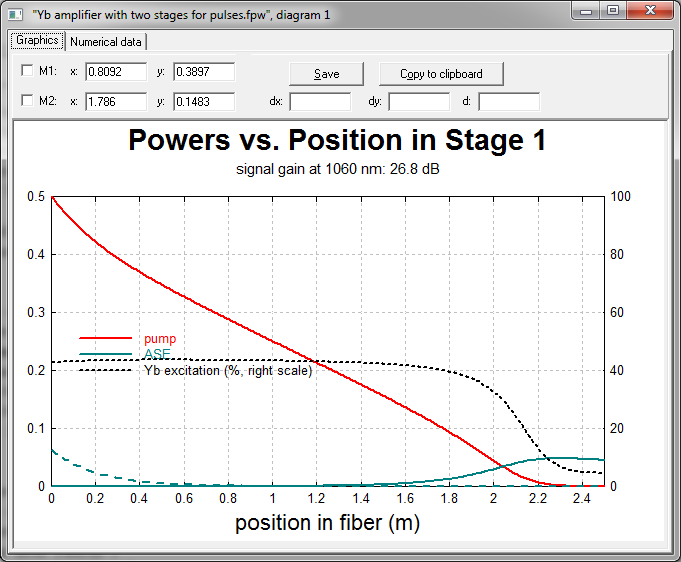

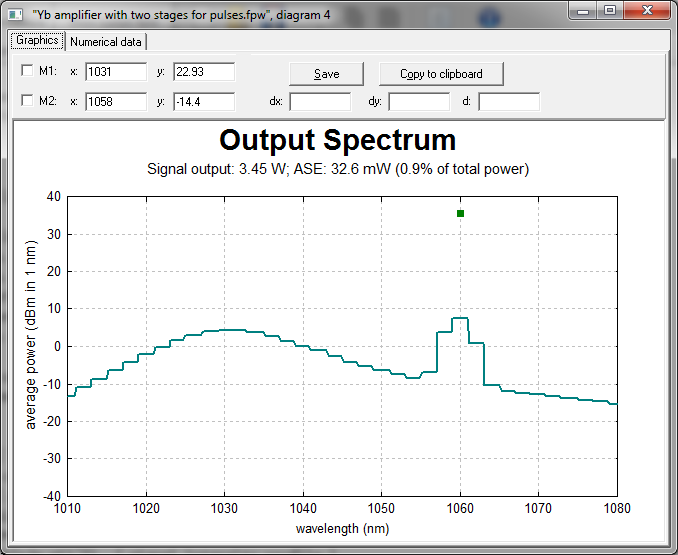

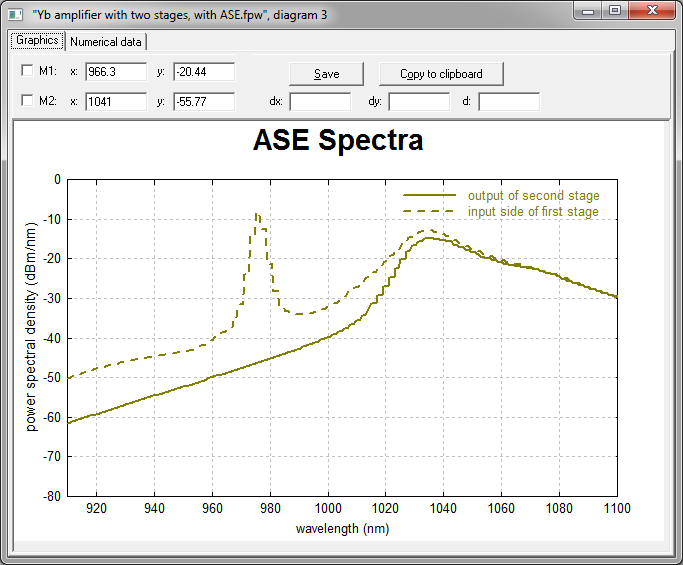

范例3也模拟了纳秒脉冲的放大。为了获得微弱信号增益，无信号输入功率情况下需采用连续波模拟。然后我们注入一个超高斯型的抽运脉冲。在此之前，还需在泵浦之后放置放大器或输入脉冲具有较高的重复率。该模拟也展示了放大的自发辐射谱（整个泵浦周期平均时间内）及脉冲重复率变化图形。
