文件：Yb amplifier with ASE .fpw, Yb amplifier with ASE .cf .fpw

(对应表格操作文件Yb amplifier with ASE . fpi)

该范例为单模光纤放大器脚本程序的修改版。除泵浦光与信号光之外，还需考虑放大的自发辐射。

为了模拟整个自发辐射谱，以及不同波长，不同的光增益，由前向与后向传输自发辐射信号描述ASE，而非仅两路信号：

l1_ASE:=950 nm

l2_ASE:=1100 nm

dl_ASE:=2 nm

defarray c_ASE_fw[l1_ASE, l2_ASE, dl_ASE]

defarray c_ASE_bw[l1_ASE, l2_ASE, dl_ASE]

For convenience, this script also defines the functions

P_ASE_fw(x):=

sum(l:=l1_ASE to l2_ASE step dl_ASE,

P(c_ASE_fw[l],x))

P_ASE_bw(x):=

sum(l:=l1_ASE to l2_ASE step dl_ASE,

P(c_ASE_bw[l],x))

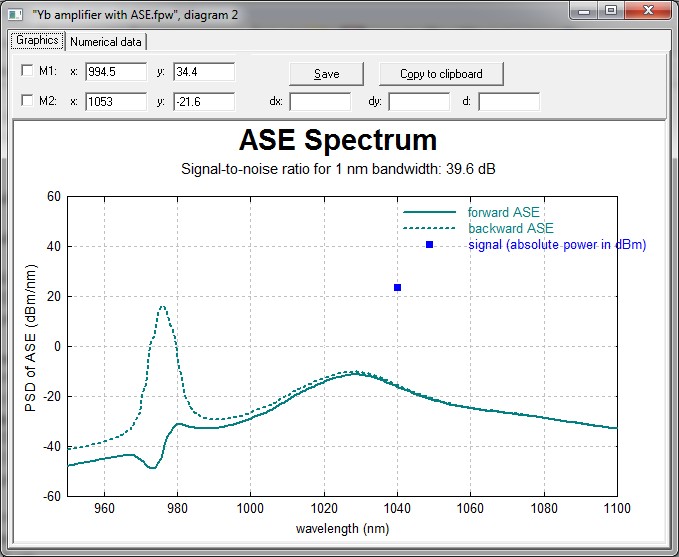

以上代码计算了整个波长范围的自发辐射功率（x轴）。

脚本程序中，放大自发辐射信号具有形同的带宽，中心波长等间距。除非较为复杂的文件说明，通常，仅要求少量自发辐射通道，过渡段975nm处具有较高的光谱分辨率。

Yb amplifier with ASE.cf.fpw 包含用户自定义项，可灵活编辑输入参量。
