一、操作界面模块问题汇总

1、问：SYNOPSYS 如何快捷撤销操作？

答：SYNOPSYS 中的撤回操作大致分为两种：

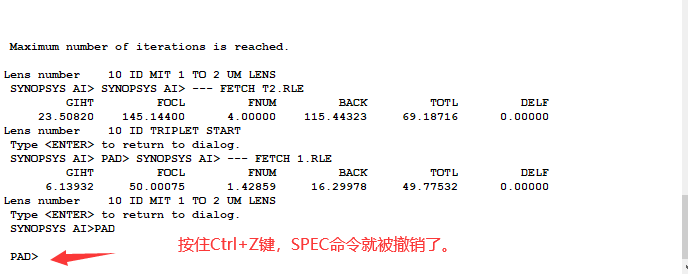

（1） 文字编辑撤回操作（使用 Ctrl+Z）

例如在 Editor Window 中编辑宏或者在 Command Window 中编写命令，想要撤回编辑的文字，那么同时按住 Ctrl+Z 即可撤回。

（2）对镜头做出修改，之后返回到修改之前的镜头结构（使用 Ctrl+U 或者 F3 ）

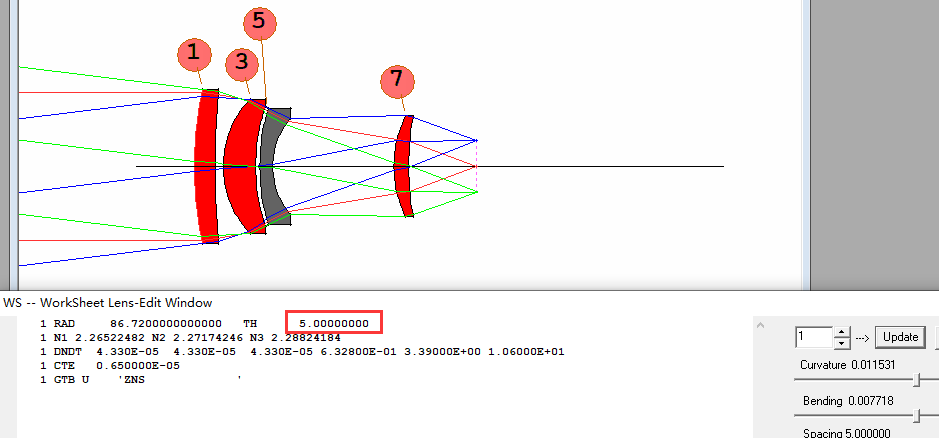

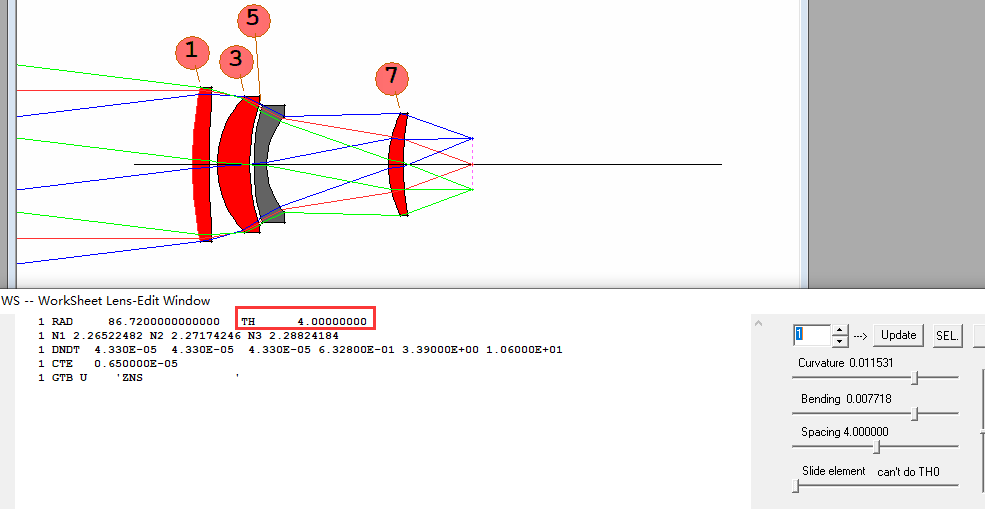

例如：手动或者通过命令修改了镜头的厚度，或者优化了镜头，然后想要返回之前的结构，那么只需要直接使用 Ctrl+U 或者 F3 即可。最多可以返回至10步之前。通过 WS 修改表面1的厚度为 5mm。然后关闭 WS 。

接着使用 Ctrl+U 或 F3 ，则镜头结构返回到修改之前。再次打开 WS ，表面1厚度为 4mm。

若想要再返回到修改后的镜头结构，按 Ctrl+Y 就可以了。

2、问：输入命令 MMF，得到的 MTF 曲线图为什么不是彩色的？

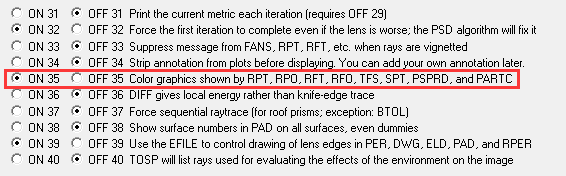

答：在CommandWindow中输入 MSS，在其打开的对话框中，将开关 35 打开。或者直接在 Command Window 中输入 ON 35.

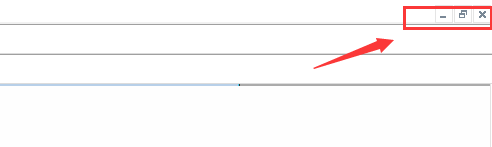

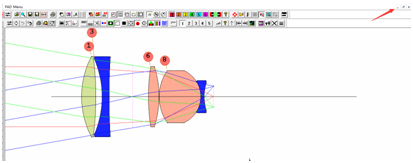

3、问：SYNOPSYS 怎么缩小PAD窗口？

答：点击 PAD 窗口的右上角图标。

4、问：点击 按钮，为什么不显示图形呢？

答：如下图

5、问：SYNOPSYS 输入透镜的F数在哪里设置？

答:你输入了透镜的曲率半径和材料，波长，系统的焦距就定了。你输入了 YMP1 ，然后系统的 F 数就出来了。

或者，你想要使用最后一个面控制F数，那么可使用 UMC 命令
UMC 1/(2*F/#)

若想对 F 数进行修改，比例，F 数变为2。这样的话，可以新建一个宏，输入如下代码：
CHG
FNO 2
END

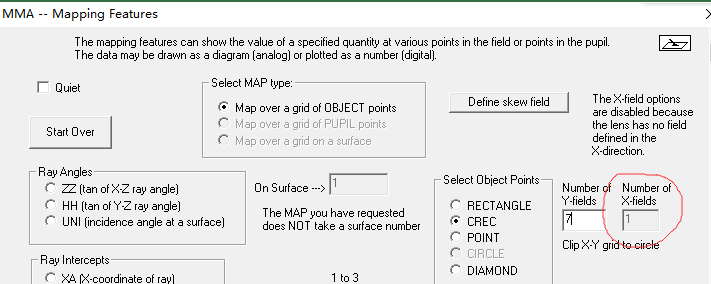

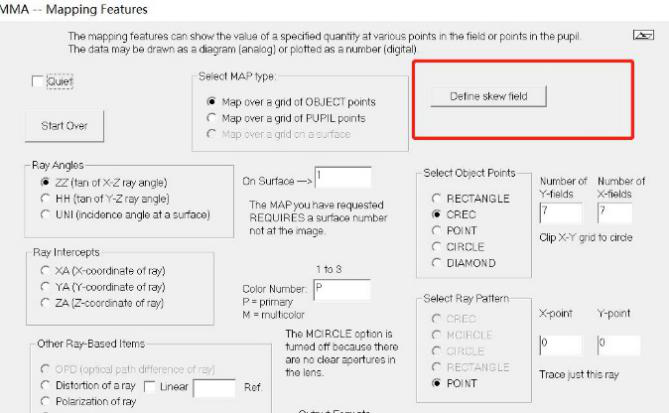

6、问：下图中， X 方向不能取样？

答：点击 Define skew field 按钮。

7、问： ZSEARCH 是否有类似 DSEARCH 中的 USE CURRENT 功能？

答：目前 ZSEARCH 中没有 USE CURRENT功能。

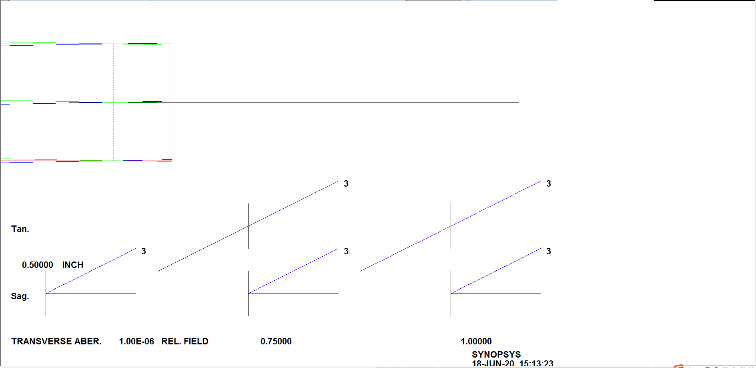

8、问：为何往常会出现的绿色光线消失了？

答：在 Command Window 窗口输入
    ON 10；

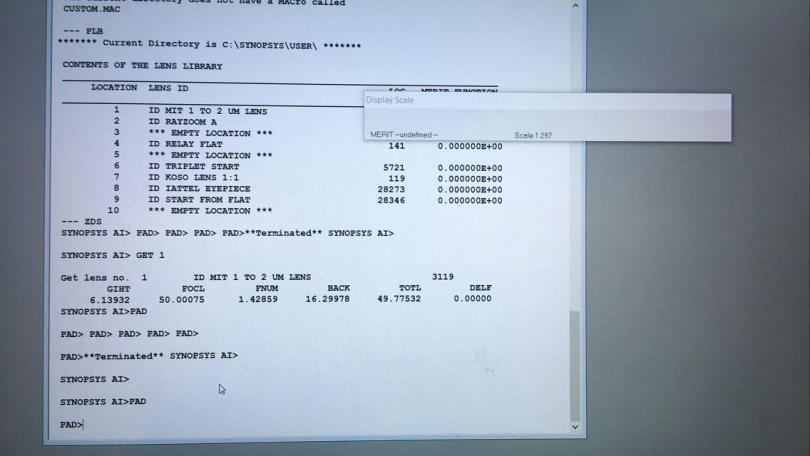

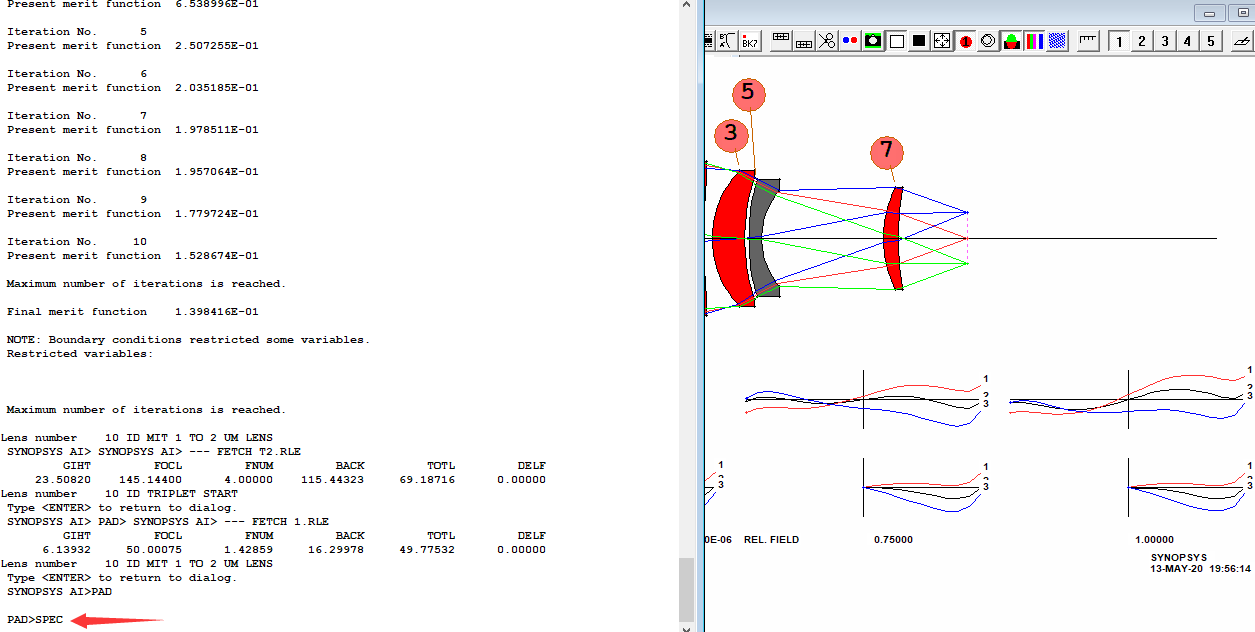

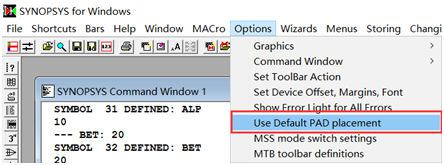

9、问：为什么输入 PAD 命令或点击对应的按钮，二维图出不来，只有一个 display scale ？

答：

10、请问： LLIB 是什么意思，与 LB0/ LB1 /LB2/LB3/LB4/LB5 这些一样吗？

答：LLIB 是镜头库的位置，LB0 是倒数第0个面（像面），LB1是倒数第一个面，依次类推。

11、问：为什么只能打开.RLE文件，MAC文件打不开?

答：FETCH 指令只能打开.RLE文件；LM 指令可以加载打开.MAC文件。

12、问：GIHT 是指半像高？

答：是的。

13、问：输出某一视场上光线或者下光线在像面上的角度，应该用什么命令呢？

答：在 CW 中输入：
UNI FOR XEN 0 AND YEN 1 AT HBAR = 1 ?

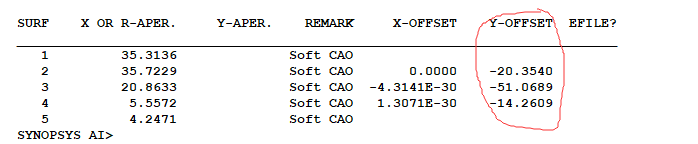

14、问：X-OFFSET和Y-OFFSET的含义？

答：X-OFFSET 和 Y-OFFSET 分别是X方向偏心量，Y方向偏心量。

15、问：一个宏运行之后，想把计算结果保存起来，如何操作？

答： 点击工具栏中的按钮，可以快速保存。点击下图中三个按钮中的任何一个即可。

16、问：羽化边缘的含义？

答：大概就是说镜片边缘重叠。

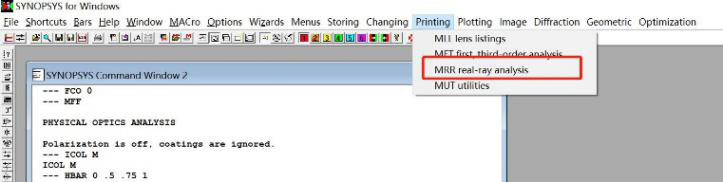

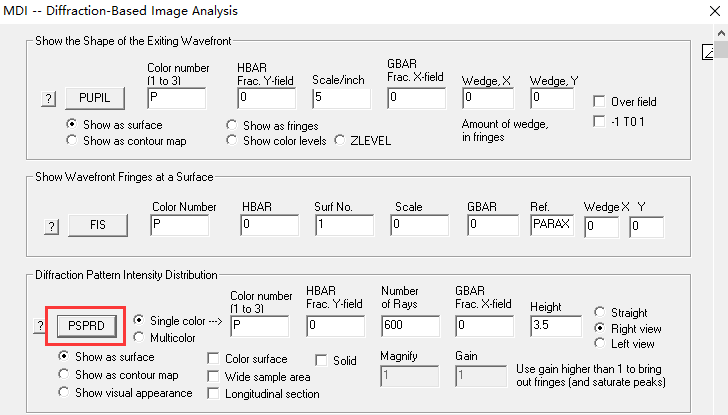

17、问：SYNOPSYS 怎么看像面光强分布？

答: 具体操作如下：

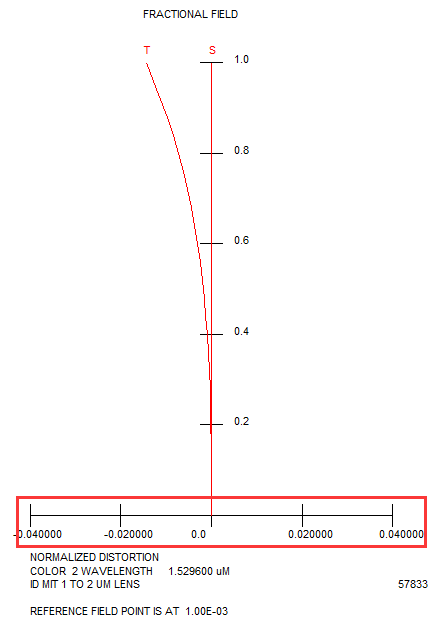

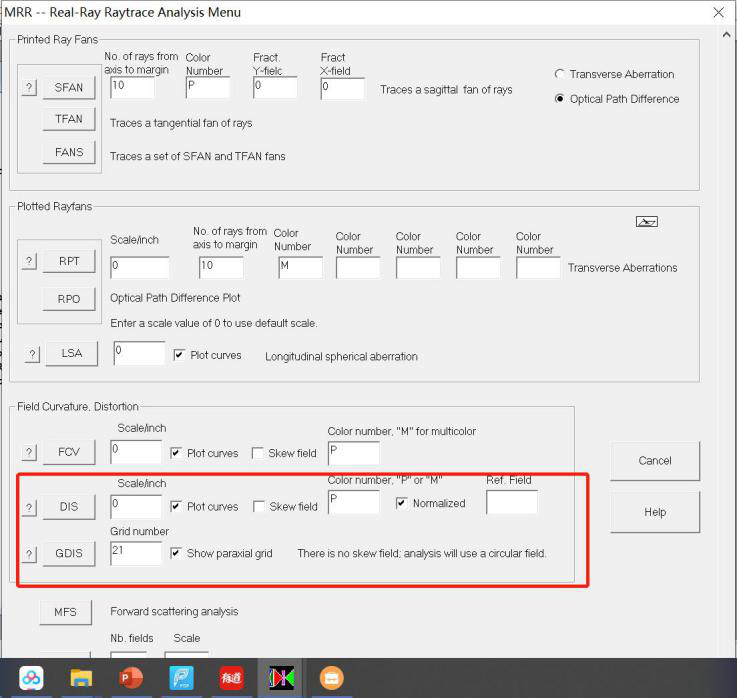

18、问：畸变曲线怎么调取呢？

答:

点击DIS按钮绘制畸变曲线图；点击GDIS按钮绘制网格畸变图。
畸变曲线图中畸变的单位没有百分号，就是具体的数值。

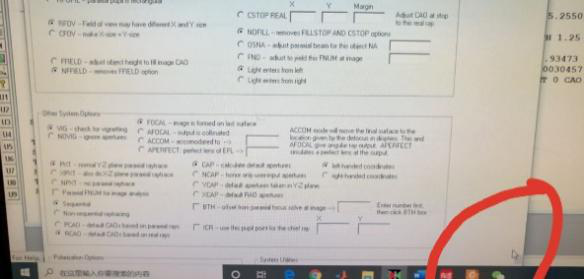

19、问：SYS 对话框内容无法全部显示？

答：当滑动条无法进一步下拉时，鼠标点击几次滑动条的空白处即可。

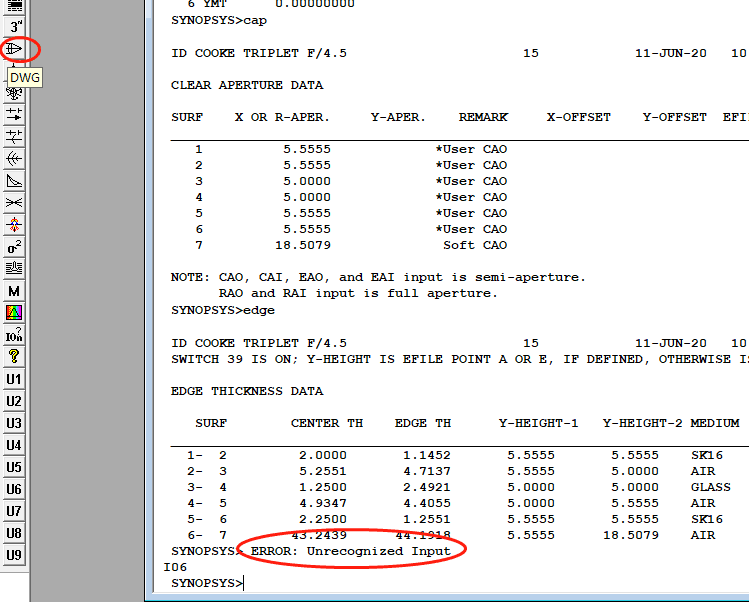

20、问：点击左侧工具栏中的按钮，显示出错?

答：这是因为缺少 ICONS.MAC 宏，将这个宏放到工作目录下就好。

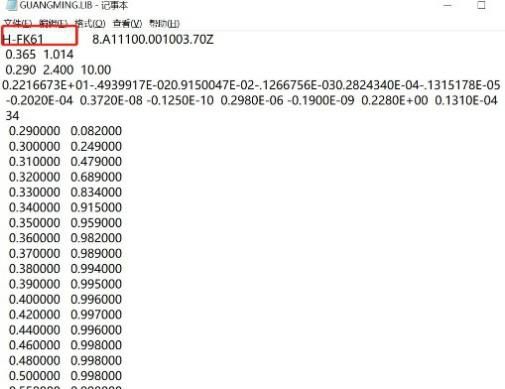

21、问：如何删除 synopsys 中玻璃库中的某些材料，比如成都光明 D 系材料？

答：首先找到安装目录下，一个名叫 GUANGMING.LIB 。这个文件呢，就是光明的玻璃库文件，然后你先把这个材料复制一份，丢到其他盘里面，备份一下，然后右键，以TXT打开。

接着，在里面，把对应的名字材料留下，不要的删掉。
最后保存，记得安装目录下的这个材料文件名字不要变。

22、问：有时优化过程中，会出现满屏的warning，这是软件bug？

答：warning  是警告  ，BUG是出现问题 。
警告可能是语法不够严谨，软件还是能识别，还是可以优化。或者一些其他原因，要看警告说明。

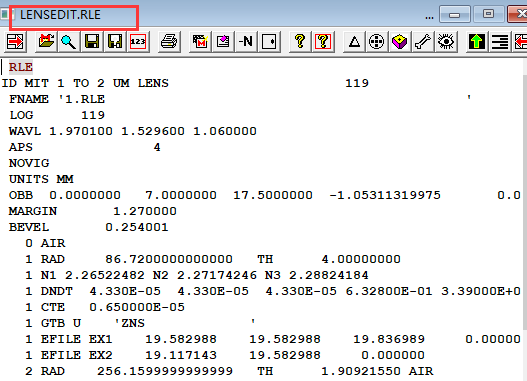

23、问：如何在宏中修改已有镜头文件的参数?

首先，打开. RLE 镜头文件；然后，在 Command Window 中输入 LE，就会打开一个文件名为 LENSEDIT.RLE 的宏。

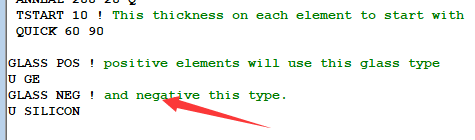

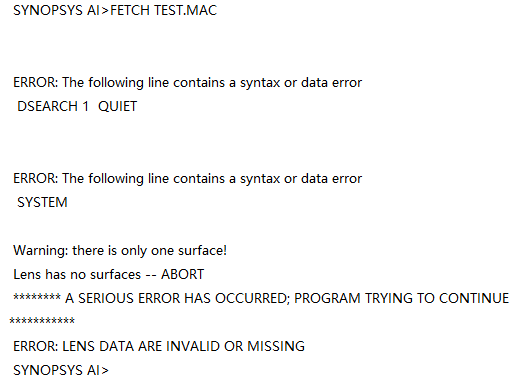

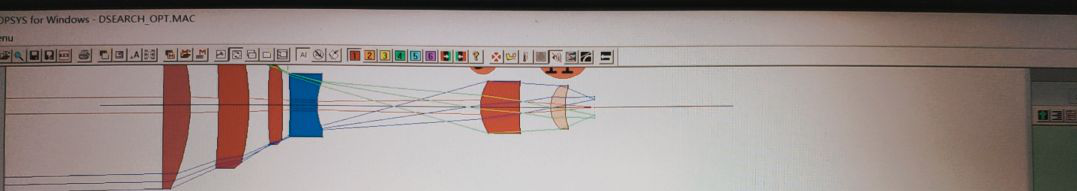

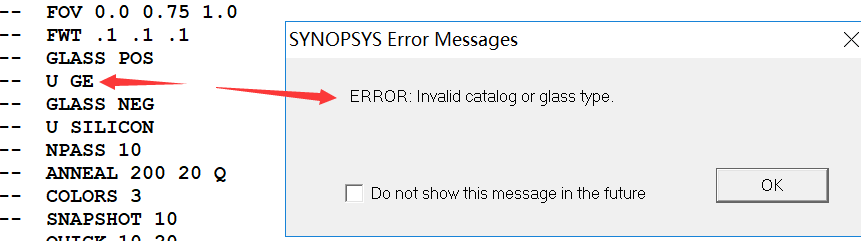

24、问： DSEARCH 中指定玻璃材料时，出现错误？

答：设置玻璃材料的代码，顶格写，不要空格。

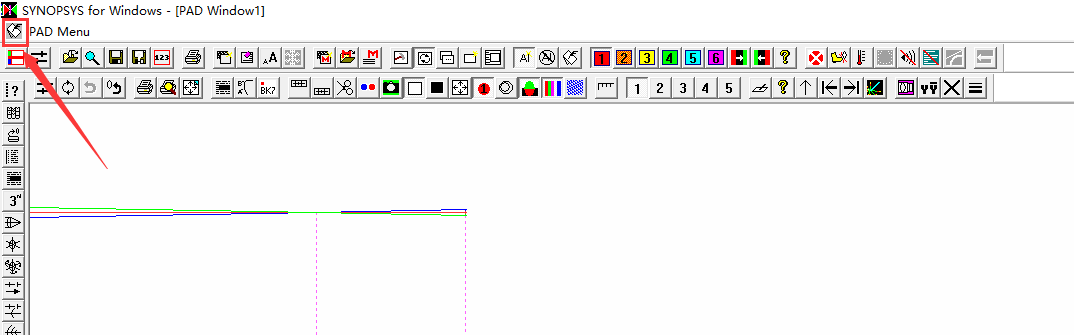

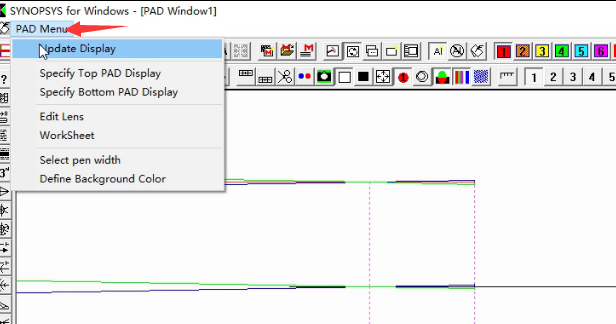

25、问： PAD Window 窗口无法关闭？

答：一般可以通过下列几种方法关闭，视情况而定：

( 1 )点击 PAD Menu 前的按钮，然后选中关闭。

( 2 )点击右上角的按钮。

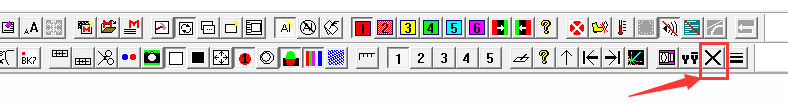

( 3 )点击工具栏中的 Kill 按钮

( 4 )点击 PAD Menu ，把下面的 Edit Lens 和 Worksheet 分别点几下 ，就可以退出来了。

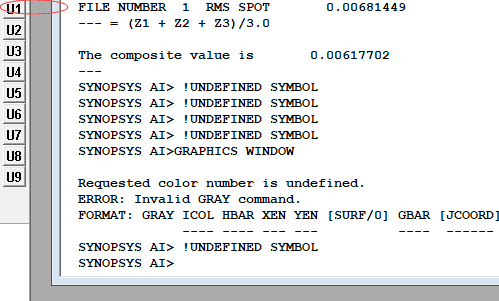

26、问：点击左侧工具栏的 U1-U9 ，为什么无法识别？

答： U1-U9 按钮是自定义快捷键，只有用户自定义后，才会有反应，否则无任何响应。

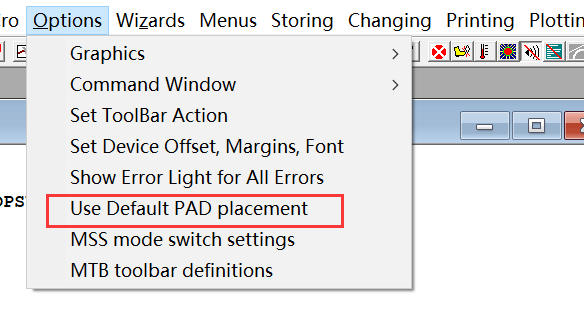

27、问： PAD 窗口部分被遮挡？

答：点击 Window 菜单栏下的 Cascade，Tile 或 Arrange Icons 按钮，对窗口进行重新排版。

28、问：软件可以针对实际玻璃进行退火优化？还是只能针对模型玻璃。

答： 对于实际玻璃的优化，可使用GSEARCH功能来优化玻璃。

29、问：在 Glass Table 下能直接插入新的玻璃吗？

答：是不可以的。
