RP 系列 | 如何从软件中导出数据

本文介绍了如何使用 RP Photonics 的软件将数据导出到文件（全部从文件导入）。某些脚本命令和功能为您提供了最大的灵活性。

经常被问到是否可以从我们的软件中导出数据，以便在其他软件（如 MatLab 或 Origin）中进一步处理它们。因此，下面这篇文章为该主题撰写一篇文章。首先问以下问题：

概念确定真的要导出数据吗？

这个问题很有用，因为将数据传输到其他软件有不好之处：

· 您想要将多个数据合并到一个图中。

· 您想向图表添加更多功能（例如，各种标签，其他图解等）。

· 您想使用修改后的详细信息（如字体类型和字体大小）来更改图的样式。

· 您想要生成更高分辨率的图形，例如在印刷出版物中使用。

为什么会有这些不好的原因？仅仅是因为通常在我们的软件中直接执行这些操作更为方便，避免了导出数据，启动其他软件，导入软件的麻烦，并且需要再次执行计算时从最开始进行所有操作。我们就不一一讨论如何在我们的软件中执行上述操作的详细信息。当然，还有导出数据的充分理由，例如：

· 您可能需要存储耗时的计算结果，以备后用。（当然，您也可以使用我们的软件读取这些数据，以便进一步处理和绘制它们。）

新功能：获取与图表相对应的数值数据

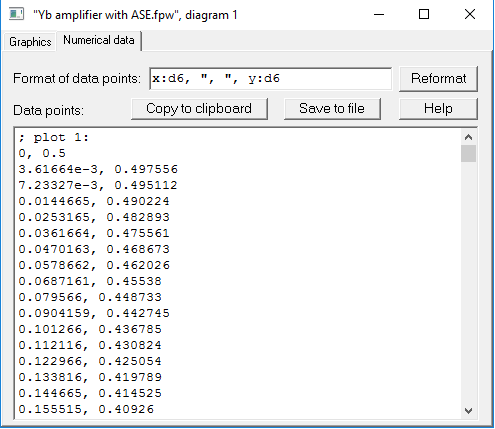

例如，有人会使用我们的软件生成一个图表，然后又希望以数字形式显示相应的数据点。我们实现了一项新功能，可以为您提供确切的功能。对于每个图，我们的软件都会生成一个图形窗口，该窗口现在包含一个附加的选项卡控件，您可以在该窗口中的图形输出（默认显示）和基础数值数据之间进行切换，例如，请参见屏幕截图：

您仅需单击一下即可查看数值数据，还可以自由修改数据点的格式，因为这是由简单的数学表达式列表定义的。很容易实现以下目标：

· 修改显示的有效位数，或在浮点数后设置固定位数。

· 使用制表符（char（9））而不是逗号作为分隔符。

· 以任何方式重新缩放数据，例如将其转换为其他单位。

· 交换列或添加另一列，该列显示从x和y计算得出的数量。

更改格式表达式后，只需按“重新格式化”按钮，显示的结果将相应地重新计算。

然后，您可以将数据复制到 Windows 剪贴板或将数据保存到文件。

如果您已经拥有我们的软件并想要了解该功能（除了 RP Fiber Calculator，我们所有程序现在都提供了该功能）这项新功能可能会受到很多人喜爱，但显然不能满足所有潜在需求。一些例子如下：

· 数据点的x值通常不是等距的：您可以精确地获得为绘图计算的那些点，并且x位置选择是通过具有自动步长控制的绘图算法完成的。

· 您需要导出一些数据而不是绘制它们。

· 您需要自动生成多个文件（即，无需进一步的手动操作）。

因此，需要其他导出数据的方式，如下所述。（这些功能已经存在了很长时间，但是，如果您的版本太旧，则可能需要先进行更新。）

使用脚本命令

假设，我们要使用我们的软件 RP Fiber Power 生成一个文件，该文件描述光纤放大器光纤中泵浦和信号功率的变化。可以使用几行脚本代码来完成此操作，如下所示：

FileName$ := "pump and signal vs position.txt""

write "; position (m), pump power (W), signal power (dBm)",,

>(FileName$)

for z := 0 to L_f step 0.1 do

write [z:f1, ", ", P(pump, z):d6, ", ",

10 * lg(P(signal, z) / mW):f1], >>(FileName$)

显然，通过这种方式，您可以完全控制细节，例如数据点的步长，值的舍入，分隔符等。

请注意，即使在RP Fiber Power中使用交互式表单时，也可以使用此类命令：表单包含可在其中输入一些脚本代码的字段。

使用表达式具有更大的灵活性

通过在表达式中使用某些函数而不是命令，您可以享受更大的灵活性。这些专门功能对于将数据输出到文件很有用；您甚至可以导出或导入二进制数据。函数和命令之间的区别在于，可以在任何数学表达式或字符串表达式中调用函数。这样的表达式可以包含在脚本命令中。然后，您还可以从我们的数学引擎中的功能更加强大的控制结构中受益。

在下面的示例中，向您展示一个示例，其中在用户定义的函数中使用了这些函数，而这次我们以二进制形式导出数据：

SavePumpAndSignal(FileName$) :=

begin

global allow all;

var f;

f := open_file(FileName$, "wb");

{ open for writing a binary file }

for z := 0 to L_f step 0.1 do

write_bin(f, P(pump, z), 10 * lg(P(signal, z) / mW));

close_file(f);

end

定义完之后，您可以在脚本的后面部分轻松地调用该函数。例如，您可以使用一个循环来生成多个文件，每个文件用于不同的信号输入功率：

for P_in_dBm := -30 to -20 step 2 do

begin

set_P_in(signal, expd(P_in_dBm / 10) * mW);

{ set the signal input power }

SavePumpAndSignal("pump and signal, input "

+ str(P_in_dBm:d6) + " dBm.txt");

end

您会看到，这些功能为您提供了极大的灵活性。您可以生成任何格式的文本文件和二进制文件。当然，您可以将任何数字或字符串数据序列写入二进制文件。另外，您可以在单精度和双精度数据之间进行选择。

汇入资料

与上面类似，如果您想知道文件格式，则可以导入最复杂的文件类型。例如，先从此类文件中读取多少个数据点，然后读取适当数量的点，之后从结果中计算出最小值，最大值，平均值和均方根值，这都是没有问题的。

希望您已经看到拥有如此强大的工具会非常有趣。研究人员可以使用它来相对快速地进行相当复杂的研究，并且在行业中，您可以快速分析系统的行为以优化系统或了解某些特性。另一种选择是在盲飞模式下工作–在实践中效率不高……

当然，超短脉冲仿真不是一件容易的事，涉及很多物理问题，也涉及很多重要的实践方面。因此，不仅要拥有一些好的软件，而且要获得强大的技术支持也很重要。
