1. DSEARCH 的核心数最大为16？

答：DS 最多32核心。

2. PDIST 的解释？

答：关于 PDIST 的解释（来源用户手册 UM）：此命令会覆盖用户输入的RSTART 参数，并根据简单算法在正负元件之间分配所需的光焦度。目的就是为了避免非常强的光线（需要校正光线失败）组合。它还会删除负元件数目占镜片总数一半以上的任何组合。因此，程序会运行得更快一些。

3. DSEARCH 的核心数最大为16？

答：关于 GE 的折射率，其实已经通过研究了不同来源的GE的折射率数据。建议您先将范围限制于8-13.1um之间。然后在 DSEARCH 设计完成之后，更改波长范围至 14um，且忽略系统的警告信息。

4. 广角镜头在用 DSERACH 时它的F数像高不太好控制？

答：那可以适当加大F数、像高的权重。

5. ON 24 后好像默认的单位还是INCH呢？

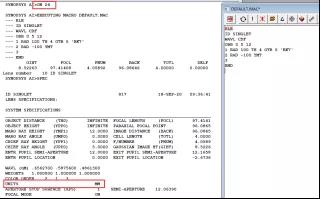

答：开关24是用来控制 RLE 文件中的默认值。当在 RLE 文件中不输入透镜单位，打开开关24（ON 24）后，默认的单位是 MM，下面是个演示示例。

而SYS对话框中显示的是当前镜头中的内容，而不是默认值，当打开一个以 UNIT MM 为单位的镜头，那么SYS中将显示MM。

6. CRA 怎么调用？

答：这里是采用了自定义的功能。下面是个示范:

自定义完成之后，后续就可以直接调用。

7. 怎样快速计算镜片的边厚呢？

答：EDGE 命令。计算 EDGE Thickness。

8. zoom 约束变焦点和用 zgroup 约束效果是一样的吧，只是后面有没有end的区别？

答：使用 ZOOM 命令行，可以单独控制每个变焦位置的评价函数。ZGROUP 在每个变焦位置处使用同样的评价函数。

9. DSEARCH功能优化出了10个结构，最后在PAD中显示排在第一的结果。如果要看其他结果，该怎么操作？

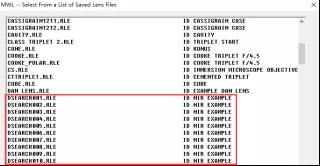

答：DSEARCH 给出的10个结构，分别以文件名 DSEARCH001.RLE ~ DSEARCH010.RLE 命名。并被保存到磁盘中。您可以从中选取一个打开。

或者，第二种方法：DSEARCH 搜索完毕后，会自动生成一个宏DSS.MAC，您在 Command Window 中输入命令 EM DSS 即可，可以快速查看每个结构：

<

10. 在镜头文件 C12L1/C12L2 中，指定了波长、玻璃牌号同时输入了三个波长的折射率，请问：这是出于什么考虑？

答：在创建镜头结构的时候，您只需要指定波长和玻璃类型就好 SYNOPSYS 会在镜头文件.rle 中自定匹配给出三个波长下对于的折射率。C12L1/C12L2 就是镜头文件，扩展名为 .rle。
