1.问：请问实际光线可能偏离你定义的光阑位置，这时应该怎么办，直接放光阑光线错误了。这种情况我该怎么加入真实光阑，直接这里加入，系统光线就出错了，无法追击，怎么让主光线通过光阑中心

答：WAP2 可以让光线完全填充光阑，WAP3 可以让光线适配所有表面。先优化要主光线通过光阑面。M 0 1 A P YA 1 0 0 0 SN; 控制光阑面SN上的主光线高度为0

2.问：光阑不固定和光阑固定的浮动对焦结构可以做吗？

答：ZSEARCH 搜索变焦结构的时候光阑必须固定

3.问：可以从平板设置两对开始优化吗？

答：设置两对材料的平板镜头结构，也可以优化。

4.问：系统透镜数和 gsearch 给的玻璃种类数要满足什么关系，我六片透镜的系统给了六种玻璃它报错: excessive cases would be required

答：GS 使用的时候，可以指定允许最大案例数，程序默认的是 9999。所以添加一行指令 CLIMIT NB，NB-允许的最大案例数。

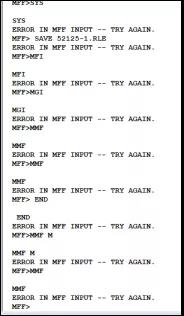

5.问：问一下，卡在这里怎么办呀？

答：按一下esc

6.问：我想问一下 gshear 的 wt 怎么给呀，好像不同镜头 dsearch 出来的gshear 的 wt 都不一样

答：先使用它自动生成的 wt，然后逐渐去增加权重优化 MTF

7.问：如何设置不同距离下的优化

答：参考 Lens Design 的第19章

8.问：没明白，zfile 下面的两个14的含义

答：就是对于不同物距，自动确定像面的位置，14 14代表表面14移动问：如果想表面12一起移动，写12 14吗答：这样表示表面12到14一起移动问：这个只能指定一个群组移动吗，就是11 13，然后下一行写，12 14就可以吗？答：可以换行写，添加其他群组

9.问：Desearch 宏里面怎么设置出瞳距离呀

答：DSEARCH 可以设置后焦距，没有专门的出瞳距设置

10.问：dsearch中得OBA怎么设置啊？我需要一个焦距16mm，有限工作距300mm，像方F数为2.8，半像高为5.5mm，我应该怎么设置啊？OBA_ _ _这三空怎么计算呢？

答：用这个设置可以满足上面给出的技术指标

300是物距 TH0 TH0*h/F=300*5.5/16=103.125 为物高YP0 f/2FN=16/(2*2.8)=2.86 为YMP1
