解决方案

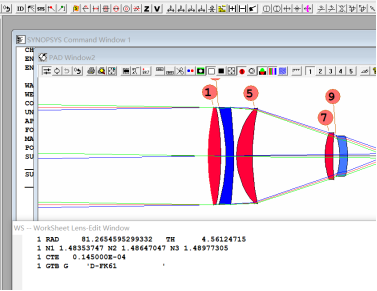

1.问：这个是个红外系统，这个玻璃材料D-FK61在zemax里显示红外不在有效折射率范围内，这个是怎么回事呀

答：普通玻璃，是可以用于近红外的0.9-1.7um。SYNOPSYS 里这个材料的折射率范围是0.365 1.014，但用CHG设置波段之后会自动拟合计算对应折射率，所以可以直接使用

2.问：一个的12mm镜头。f2.8,应该怎么设置物格式，计算出来视场角20.8，用obb 0 20.8，最后一个是12/2.8=4.285714吗？

答：是输入半视场角，12/2.8也要再除以2取半径

3.问：如果镜头有2个 cover glass，但命令 cover 只能设置一个，该怎么办？

答：再手动插入一个。

4.问：怎么设置可以在优化的时候把光阑位置固定呀

答：把变量里的 VY 0 YP1 删除

5.问：您好 SYNOPSYS 有没有命令可以直接控制第一面入射光线角度的

答：后面可以设置表面，输入表面1

问：坐标都填0就可以吧c

答：视场1，其他可以0

6.问：边缘光线有命令可以控制吗

可以在这个命令里面去设置，HBAR=0，YEN=1 应该就是边缘光线

7.您好 NEAREST 这个命令中的 NB 该怎么设置

答：您可以再看一下帮助手册里这段的介绍

8.问：这个图里面光线有时候是黑色的有时候是彩色的

答：有几个开关可以控制图的颜色

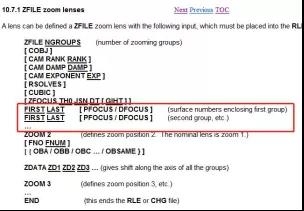

9.问：这个镜片口径能否追迹边缘光线啊，应该怎么输入命令

答：这是变焦镜头，在某个变焦位置光线才会填满口径，这个口径是按照变焦位置里最大的来显示的

10.问：能不能通过命令实现f数的修改

答：可以的，在 CHG 里用 FNO 指定 F 数，系统会调整 YMP1 来改变F数
