1.问：请问为什么我在使用DSEARCH的时候，镜片边缘总会泡成这样呀？

答：权重可以加大试试，然后根据前面不好的结果去调整具体的值应该在多少

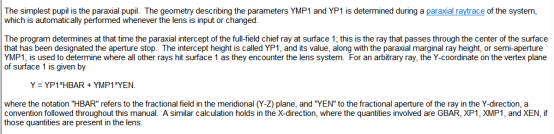

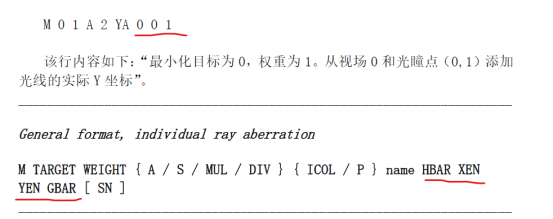

2.问：请教一个问题哈。这个里的0 0 1为什么和HBAR XEN YEN GEAR对不上呀？不应该是物方像高X 入瞳X 入瞳Y 物方像高Y吗？

答：是输入半视场角，12/2.8也要再除以2取半径

答：后面省略了就用系统默认值，这里都是归一化了的，用0到1的值，0视场，坐标0，1，系统默认就是0 ，所以可以省略不输入，这里和输入0 0 1 0效果一样

3.问：这里控制0.7视场的垂轴像差为什么写0 0 0.7呀，不应该是0.7 0 1吗？

答：垂轴色差是不同高度位置的像，所以用YEN

4.问：请教一下，空气间隔控制，最小边界条件是哪个命令控制住的，为什么我用acm命令让间隔>0.1,但是优化出来的结果间隔的下边界是1，请问在哪里修正呢？

答：ACM是控制元件最小中心厚度的，没有专门控制空气中心间隔的监视器，要控制的话可以用LLL和TH去控制具体的表面厚度。设置最小值0.1，实际值大于0.1的时候其实指令没有作用，只有实际值小于0.1的时候才会生效控制。或者直接在变量里用SLIMIT设置空气间隔的范围

5.问：SYNOPSYS 有没有命令可以直接控制第一面入射光线角度的

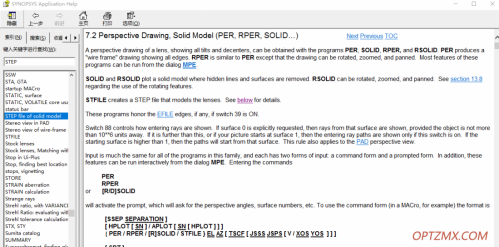

答：STP文件保存可以查看这里

用STFILE 指令

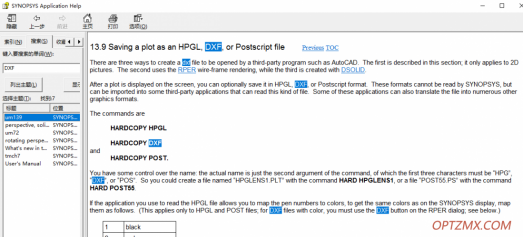

DXF文件保存可以查看这里

用HARDCOPY DXF 指令

6.问：GSEARCH的SN好像有个数限制，多了报错。

答：可以修改默认值来进行设置。CLIMIT NB 修改NB的默认值。

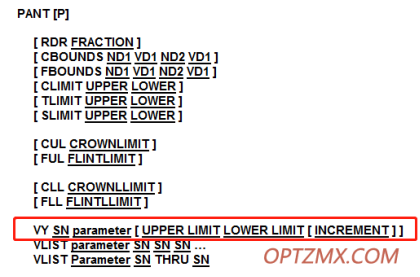

7.问：AANT内该怎么下指令控制面型不要反曲

答：在PANT里可以设置变量的范围，就可以设置某个表面的曲率半径的范围来防止反曲

8.问：aspheric 4 1 2 3 4 5前面的4是啥意思

答：是指定幂级数非球面高阶项用的，第一项表示圆锥常数，第二项表示4次方项，以此类推。4表示圆锥常数+4,6,8次方项

9.1.SYNOPSYS中的SPOT图只显示单个视场的大小. 可不可以像ZEMAX一样自定义的显示所有视场的图

2.RAYFAN图子午与弧矢显示的SCALE与ZEMAX倾斜的方向不一致. 是因为两者定义的顺逆时针角度正负不一样吗

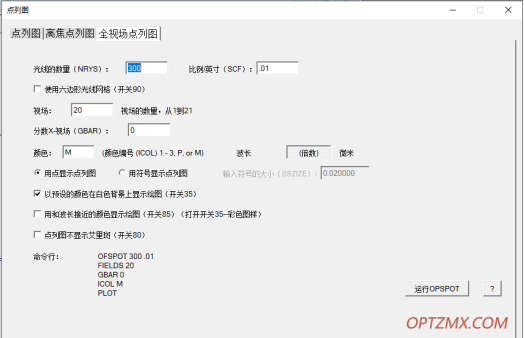

答：输入命令MSF可以得到全视场三维点列图，也可以直接输入这个，OFSPOT 300 .01FIELDS 4GBAR 0ICOL MPLOT,下面图片是输入具体说明。另外楼主说的图像是相反的，可能原因是zemax中像高是正的，SYNOPSYS中像高是负的。新版本界面菜单上可以直接设置全视场点列图

10.问：synopsys手册中提到的“光阑的CAO” CAO是什么意思，如何理解

答：指光阑的孔径大小。CAO就是clear aperture，在软件里是通光孔径的半径值。Soft CAO软孔径由系统自动计算，hard CAO硬孔径是用户定义的固定值。
