1.问：请教一下，空气间隔控制，最小边界条件是哪个命令控制住的，为什么我用 acm 命令让间隔>0.1,但是优化出来的结果间隔的下边界是1，请问在哪里修正呢？

答：ACM 是控制元件最小中心厚度的，没有专门控制空气中心间隔的监视器，要控制的话可以用 LLL和 TH 去控制具体的表面厚度。设置最小值0.1，实际值大于0.1的时候其实指令没有作用，只有实际值小于0.1的时候才会生效控制。或者直接在变量里用 SLIMIT 设置空气间隔的范围

2.问：ACC ACM 控制透镜中心范围还是包括空气间隔的控制的，不包括的话，空气间隔最小的指令是哪个

答：用 SLIMIT

3.问：有限距用哪个命令呀，我用 obd 居然是物面是弯的

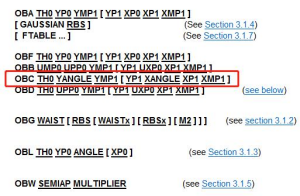

答：OBA 问：有么有设置物距视场角，有没有可以直接设置有限距视场角答：可以用OBC

4.问：请问一下 toshear 命令，怎么设置？有默认设置吗

答：直接在 DSEARCH 的 GOALS 下面写就行

5.问：我在优化函数中，怎么没有这种修复横向相差和 MTF 的设置，我不在 GOALS 下面输入这个，我就无法在 AANT 中用了吗？

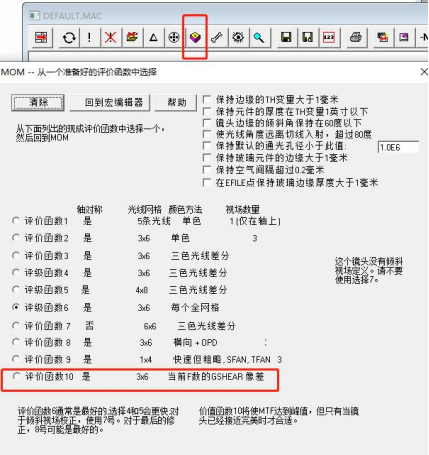

答：在优化宏里用现成评价函数10也可以出来

6.问：请问 synopsys 优化后，光阑位置再透镜里边，怎么让它自动优化再空气中。

答：自动优化会让光阑在现有表面上，要在空气中可以手动增加虚拟表面再设置为光阑

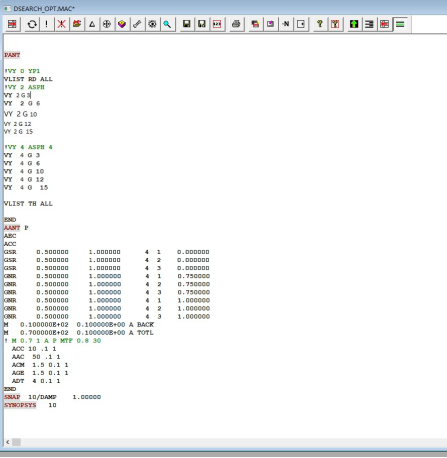

7.问：轴上视场传函不好，怎么增加轴上视场的权重呀

答：这一列是权重，前三行是0视场的

8.问：请教一下，我需要的材料 zemax 里有，但是 synopsys 没有，我应该怎么做

答：自己编写的话在找到安装目录里面的.LIB文件，格式可以参照这个帖子http://www.optzmx.com/thread-19700-1-2.html

9.问：如何控制系统种某几个镜片的焦距？

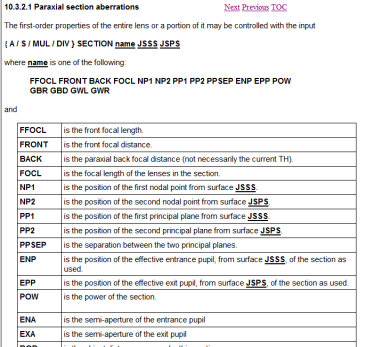

答：可以用 section 像差

10.问：请问，尝试优化一个带光栅的系统，如何设定优化过程中忽略轴向色差，zemax 中在操作函数中有，请问 synopsys 中对应那个设置呢？麻烦方便时帮忙解答

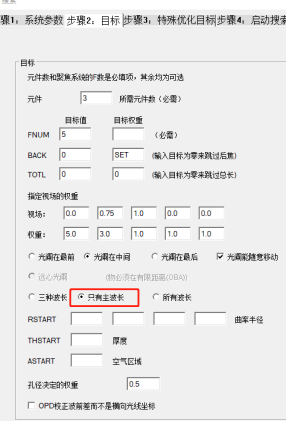

答：DSEARCH 的时候可以选择只有主波长，优化的时候可以把 GNR和 GSR 里的M改成1，就只优化主波长

11.问：请问在 Synopsys 中二元面能用下面的公式表示出来吗

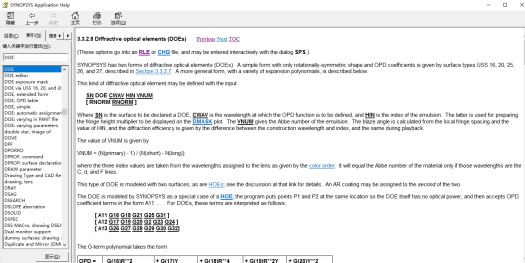

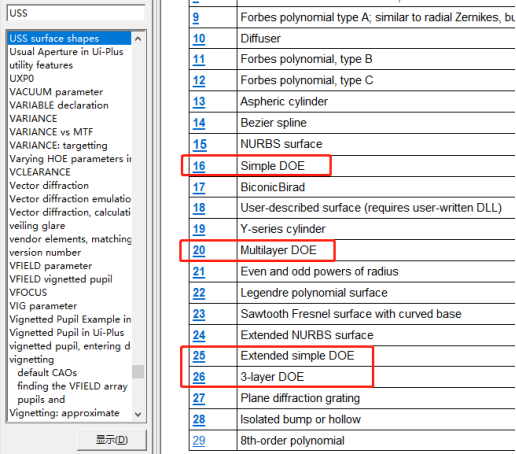

答：可以先看一下帮助文档里的DOE。synopsys也有四种DOE类型，可以看一下
