1. 问：在这里输入哪个指令可以看系统的像差值？

答：THI

2. 问：怎么设置理想镜头，类似于zemax的paraxial

答：Synopsys没有理想镜头

3. 问：我有个问题，比如我的物方是物方锥角10°，物高是10mm。物距TH0不知道（物距可以给一个限定值例如大于20），然后让软件自行求解最优解，YMP1也不知道。那我在对象输入里应该是用OB几？

答：YMP1是必须输入的，一般都是可以根据几何光学知识计算出来的。物方参数都是手动设置的，只能手动更改。

4. 问：比如我使用OBA因为我已知UPP0，TH0可以活动，那么不同的TH0还是有很多不同的结果的

答：可以用多重结构优化不同TH0

5. 问：F数哪里设置？

答：建模的时候不用输入，会按照YMP1和镜头的焦距自动计算

6. 问：像变焦目镜这种含有出瞳距离的，zsearch怎么设置呀？

答：没有专门的设置，可以计算转换成可以输入的参数，先搜出来看一下结果

7. 问：我看dsearch的结果，好像电脑线程不一样，跑的结果也不一样？

答：看下开关的控制可以控制随机或者固定另外的话全局求解本身带有一定的随机控制

8. 问：问一下，这个衍射面的系数怎么设置变量，比如第三个面为衍射面？

答：看一下帮助手册里这个面的系数怎么定义的。syn里面有四种描述DOE OPD参数，其中S-terms\G-terms\XDD格式的系数，均可以使用等效的G项来作为变量。

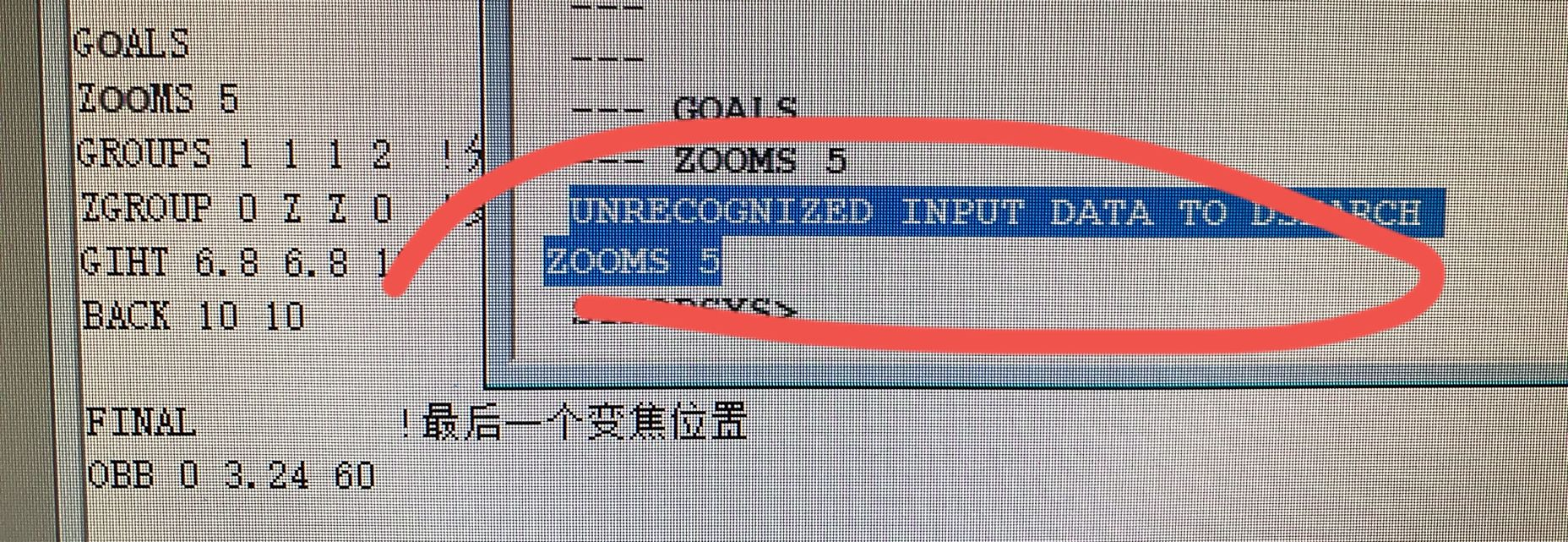

9. 问：为啥显示没识别zooms 5，设置5个变焦?

答：前面写的是dsearch吧，变焦搜索用zsearch

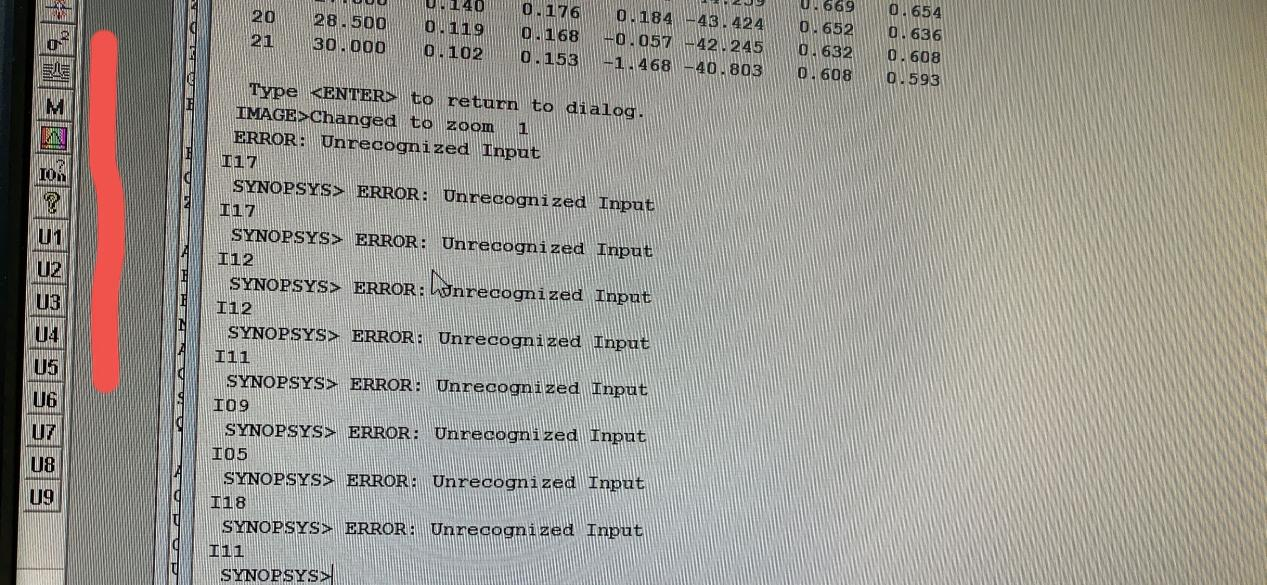

10. 问：怎么运行了多重，左侧的菜单栏鼠标点击，全部报错了

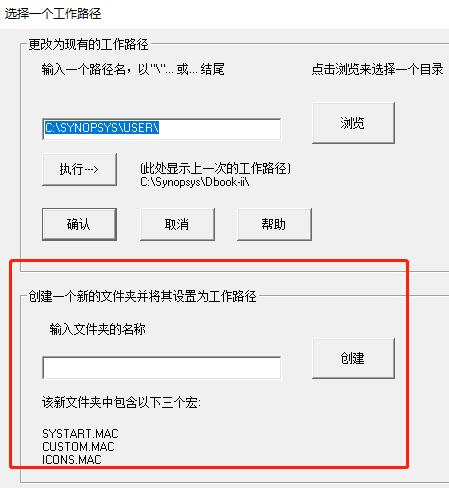

答：工作路径里没有默认的宏，新的工作路径文件夹要在软件里创建，或者找USER目录里这几个宏复制到当前文件夹
