1. 问：问下desearch能用来搜索一片式菲涅尔透镜吗？我搜索的时候总是自动换了面型，换成了球面？

答：不能，只能搜完再替换然后优化。

2. 问：想设置第一面光瞳与第二面的距离可以吗，就是让搜索的时候达到我想要的距离？

答：表面之间的厚度可以控制，在AANT里用M和TH控制。

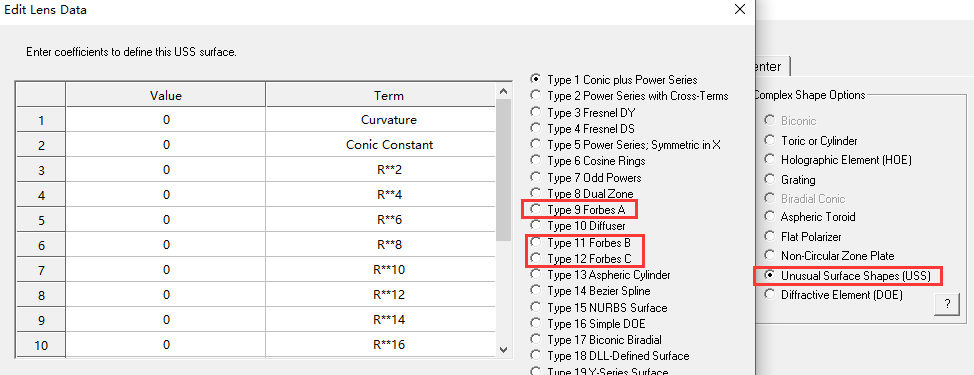

3. 问：请问一下软件里怎么输入q type20阶非球面啊？

答：Qtype在synopsys里是福布斯多项式，在USS里设置，也可以在DSEARCH的时候直接指定。

4. 问：synopsys能做光学无热化吗，我看教程那个红外无热化好像是用结构来实现无热化的？

答：能做，玻璃图里有热力学特性，在这里选择玻璃组合。

5. 问：DSEARCH的时候怎么指定第一面为负透镜？

答：可以的，用section像差指定表面1和2的focl。

6. 问：TV畸变的文本怎么查看？我怎么控制TV畸变？

答：SYNOPSYS没有TV畸变，可以用公式自己算，本质都是一样的。用控制畸变的方法就可以控制。

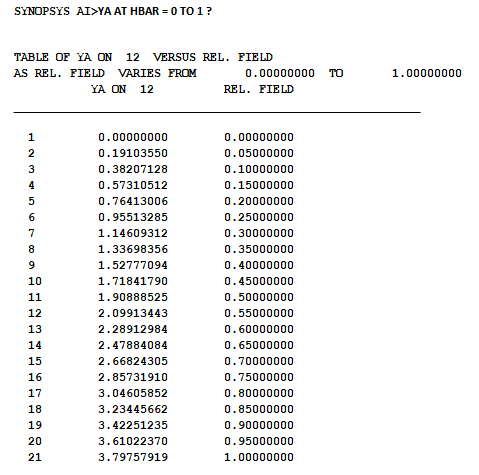

7. 问：如何提取HX 1 ，HY 1的值？

答：YA AT HBAR = 0 TO 1 ?

8. 问：uss23在优化的时候怎么控制它的曲率啊？

答：USS23的第一项就是曲率，在AANT里用LLL和LUL控制G1的范围。

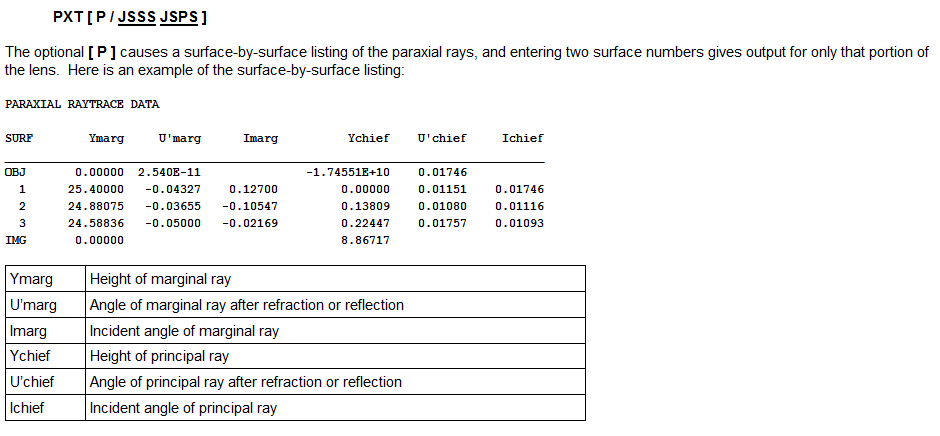

9. 问：看各个面的光线数据呢。例如光线在某一面的入射角。不是相对于法线，是相对于坐标系

答：PXT P

10. 问：想问下查看mtf时有个允许低频选项mzmtf，发现勾选与不勾选结果差异很大？那应该以哪个为准呢？

答：要勾选，不然低频分析的精度不够。
