1. 问：红外的玻璃库有吗？

答：红外玻璃在Unusual玻璃库里。

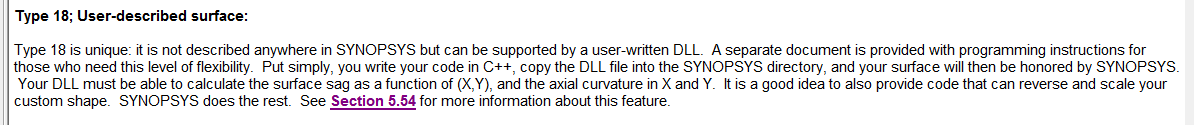

2. 问：这个软件有没有类似zemax这个自定义表面功能的设置？

答：有的，USS18就是自定义表面。

3. 问：FST这个命令怎么用在超过三片的镜头里面？

答：这个指令的功能就是找消色差的三片镜头。

4. 问：请问OBB中要填的半孔径参数指的是单纯的p1孔径还是系统的入瞳半径？

答：入瞳半径。

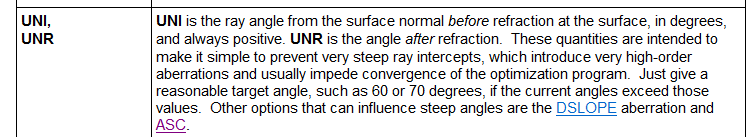

5. 问：主光线角度用什么命令能实现呢？

答：UNI。

6. 问：请教一个问题，变焦镜头我怎么确定在不同变焦位置上光瞳的大小呢？

答：切到不同变焦位置查看SPEC就是那个变焦位置的数据。

7. 问：控制指定面的面曲率在某个范围有参考的代码嘛？

答：在AANT里用LLL和LUL控制指定表面的CV。

8. 问：请问一下sys怎么控制距离，我想控制低2个面到低5个面的最短距离有什么控制语句吗，，还有面倾角怎么控制啊？

答：表面之间的距离用OAL控制，表面2到表面5最短距离就是LLL TAR WT WINDOW A OAL 2 5面倾角用ASC或ACS控制。

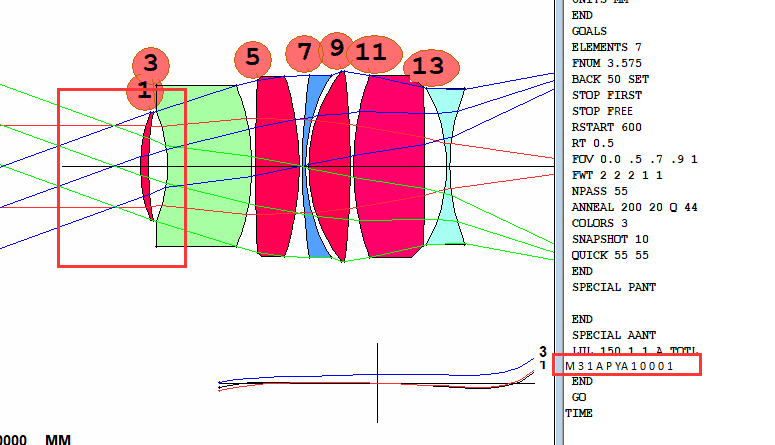

9. 问：请教下DSEARCH 将光阑固定在第一面有什么方法，并且控制光阑到后面的距离大于某个值，不想把光阑放在表面上？

答：指定最大视场主光线在第一面的投射高就行了，控制YA可以实现。

10. 问：非球面系数为什么G1 G3 G6 G10 G16这样排布不按照顺序？

答：这几项是旋转对称的，是最常用的几项。
