有问必答 | 关于 SYNOPSYS 中命令设计模块问题汇总十八

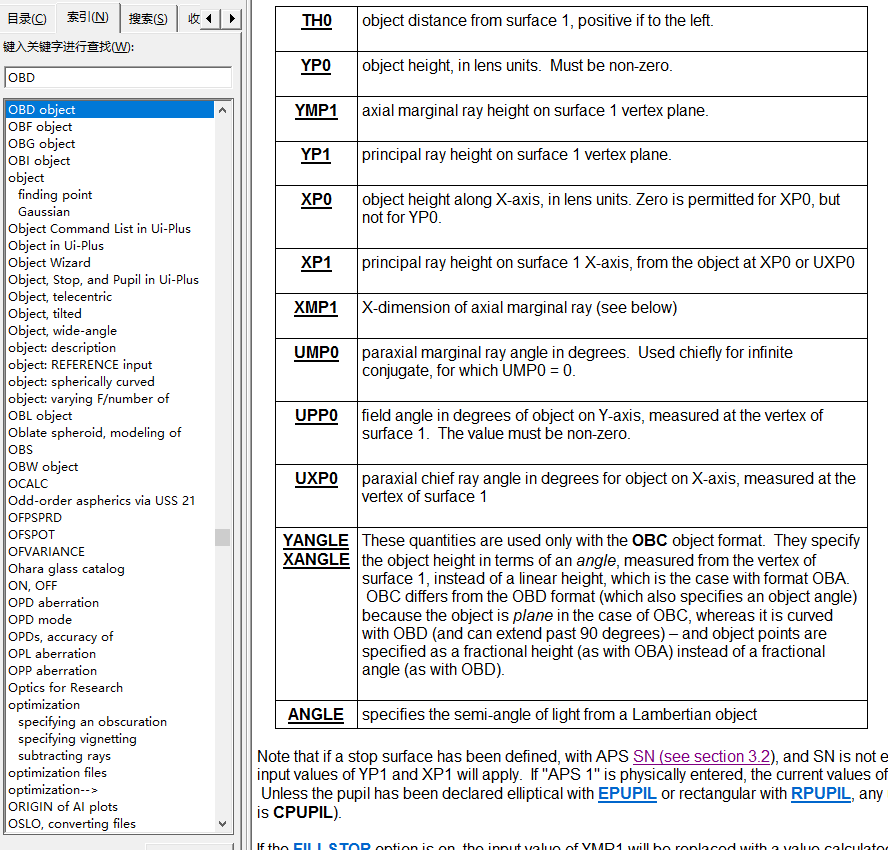

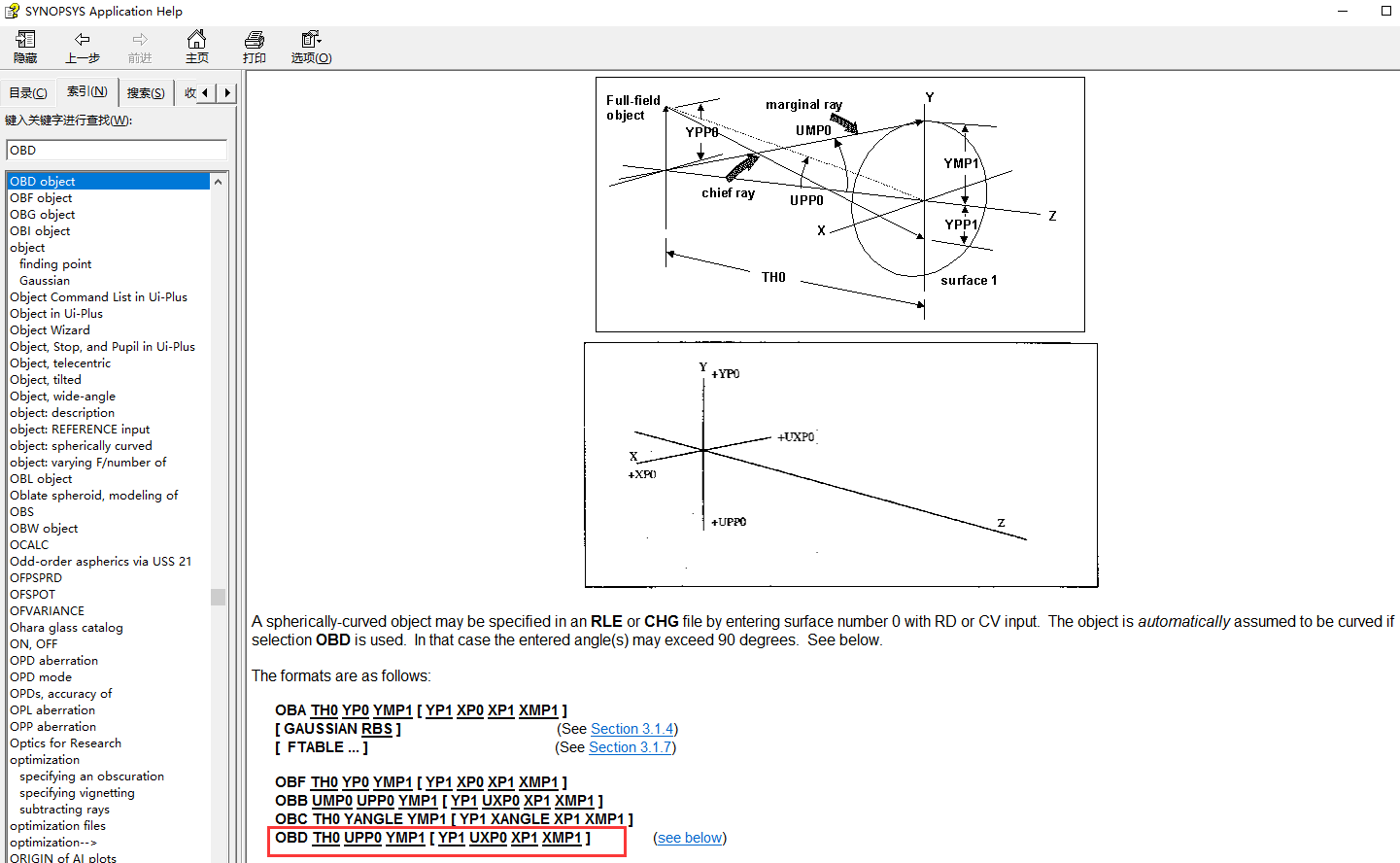

1. 问:OBD 1.00000E+09 92.4 0.2887 -11.0345861 0 0 0.2887请问,这句是什么意思,里面的数字都代表哪些?

答:可以查帮助手册对照着看。


2. 问:物方设置后面这些参数是怎么得到的?

答:物方定义的前三个参数一般是技术指标给出或者计算出来的,后面几个是不需要输入,软件自动计算的。


3. 问:请问一下有没有命令使总的畸变(即每个市场的)或者总的角度小于一个数(每个市场的CRA都小于一个数)?

答:畸变可以用三阶畸变DIS简单控制,最好还是不同视场点分开控制。CRA只能分开不同视场点控制。


4. 问:请问一下,SY里面可以直接把焦距变倍吗?比如我现在focl是2,我想直接变为1.5?

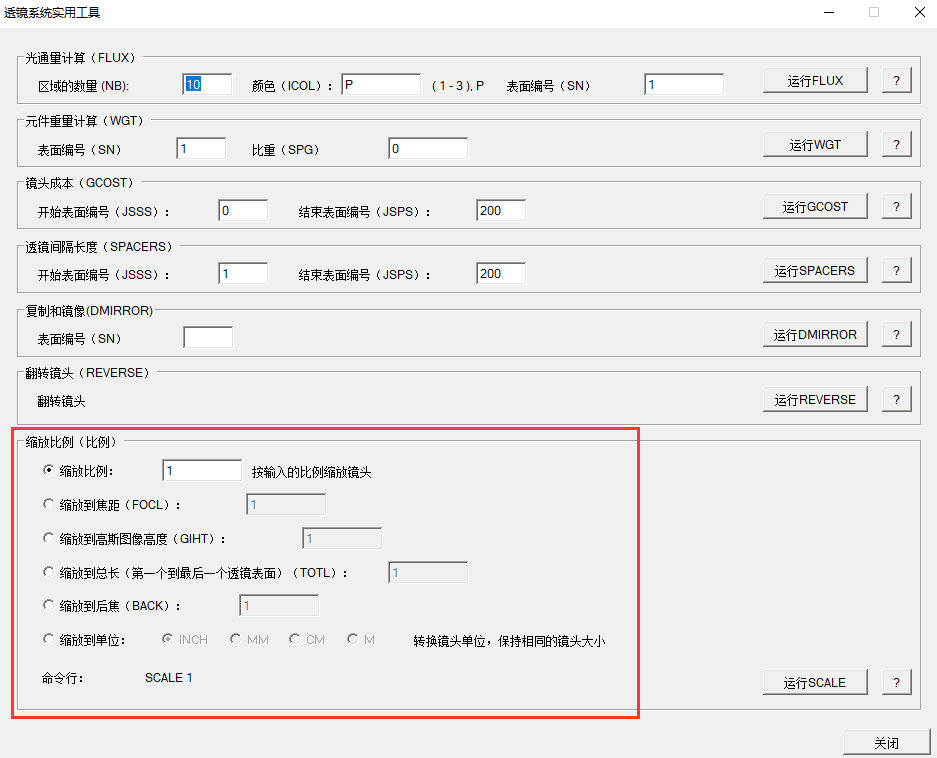

答:透镜系统实用工具里可以做整体焦距缩放,指令是SCALE。


5. 问:请教一下,设计镀膜的时候怎么设置只用某几个材料呢?

答:可以输入对应的材料名称。


6. 问:非球面 在zeseach 中怎么用哈?

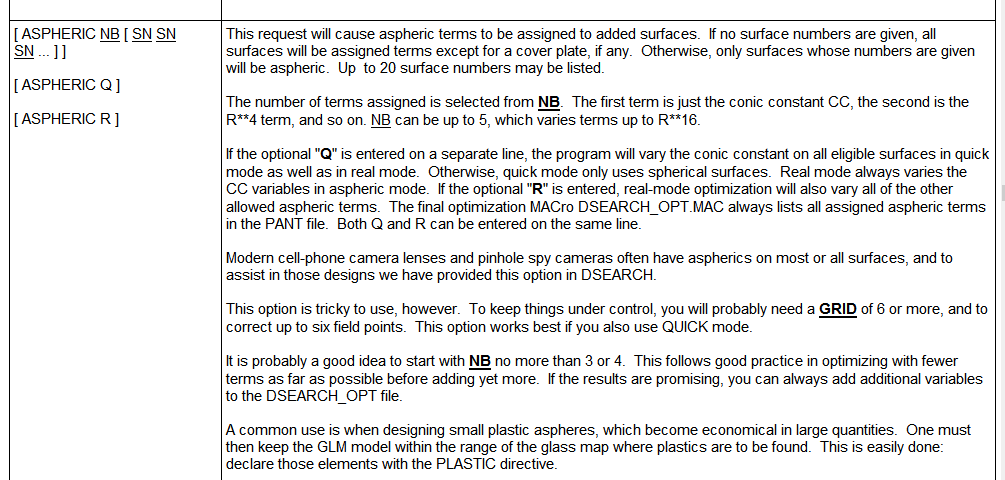

答:在ZSEARCH的时候不能搜索非球面。可以搜完球面的之后用AAA自动加非球面。


7. 问:可以指定那个面为非球面吗 后面几个数字 是可以指定那几个面是非球面?

答:第一个数是高阶项,后面的是表面编号。


8. 问:请问一下,近轴面怎么设置?

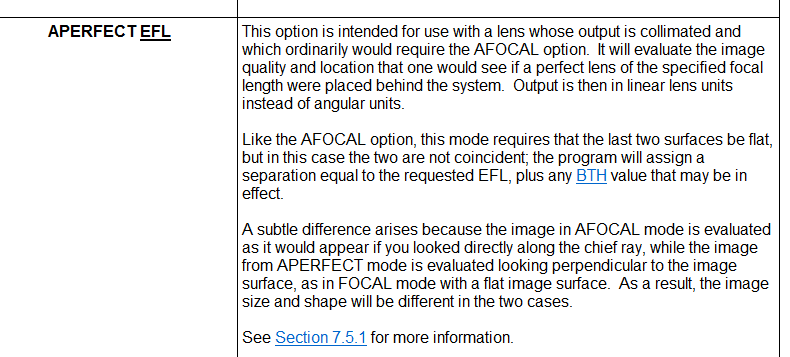

答:SYNOPSYS没有近轴面这种表面设置,但可以在AFOCAL模式下用APERFECT来等效模拟。


9. 问:我想了解下公差敏感度(SAT,COT...ECO)这8个参数具体是怎么计算出来的,有相关公式吗?

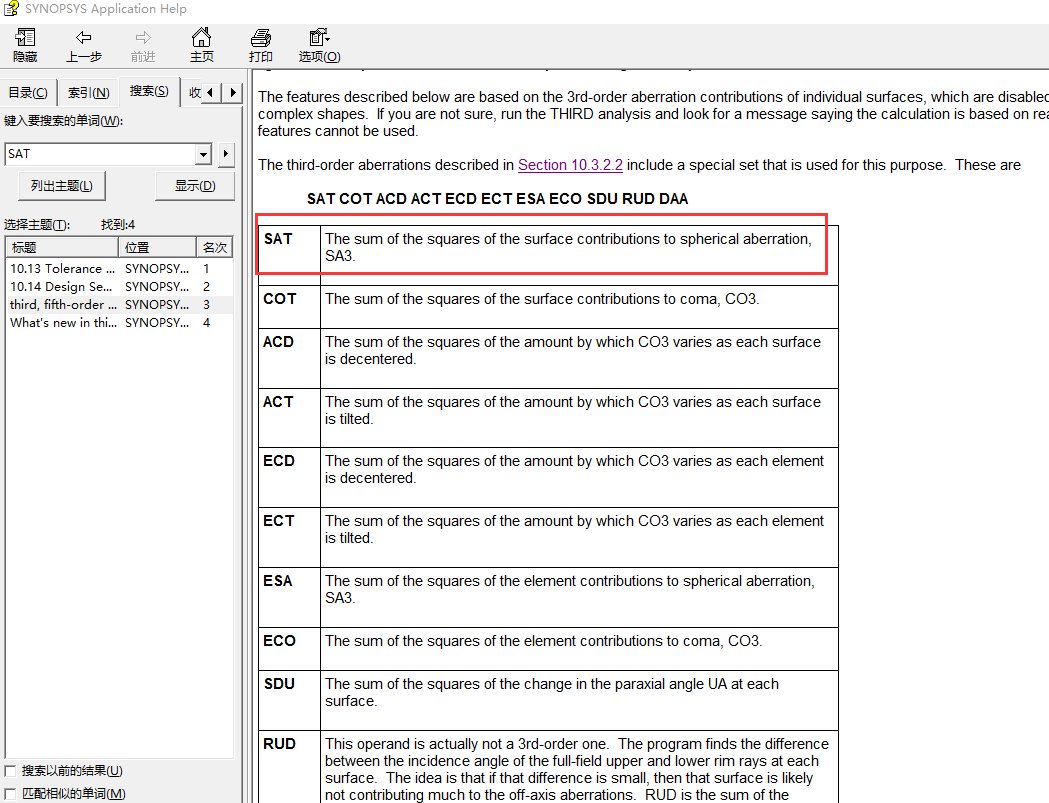

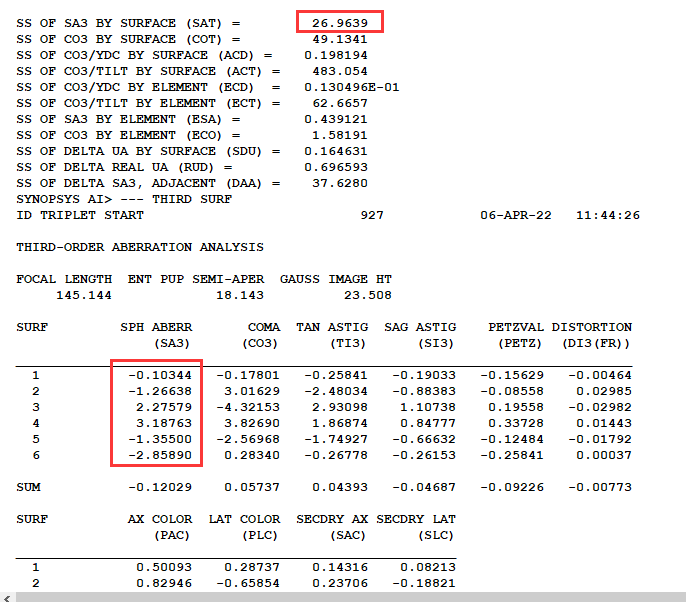

答:帮助手册里有说,比如SAT是各表面三阶球差平方和,可以用个透镜验证一下,每个表面的SA3平方和就是SAT。


10. 问:希望降低主光线上光线高度怎么控制么?

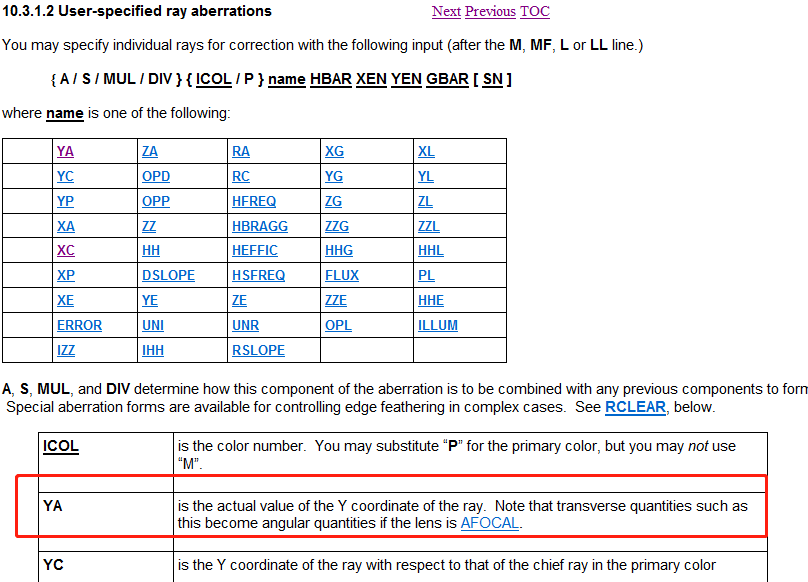

答:可以用YA控制实际光线坐标值。


11. 问:synopsys中有能量环图显示吗?

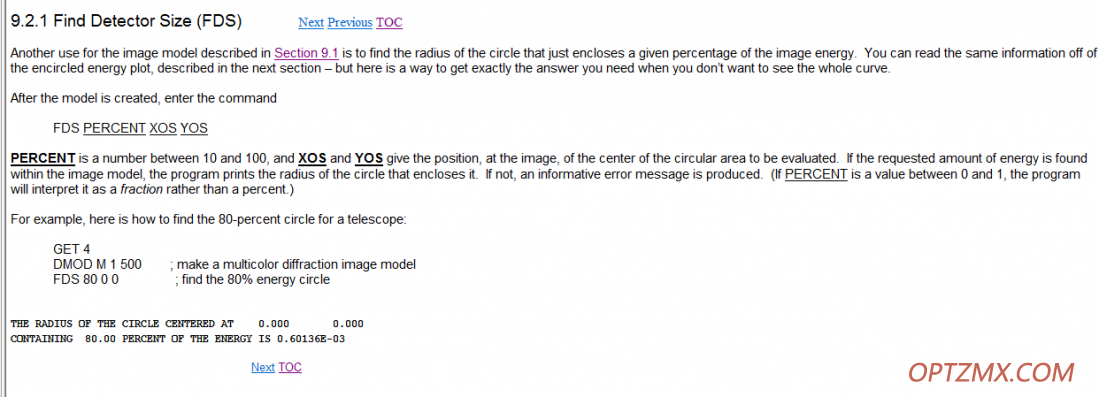

答:可以参考帮助手册这节,用FDS和DMOD指令。
