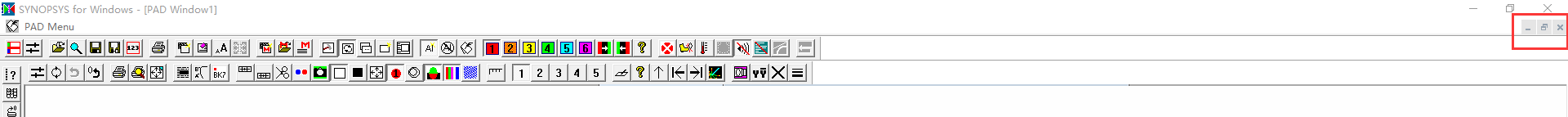

1. 问：我的synopsys pad 窗口最大化找不到缩小？

答：PAD最大化里也能在这里缩小。

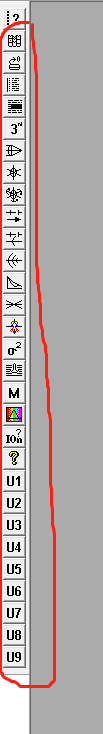

2. 问：这边的按钮老是失效？

答：核实路径下面是否有Icons.mac文件。

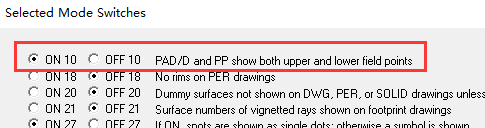

3. 问：问一下，为什么莫名其妙只显示一个视场了？

答：检查下开关10。

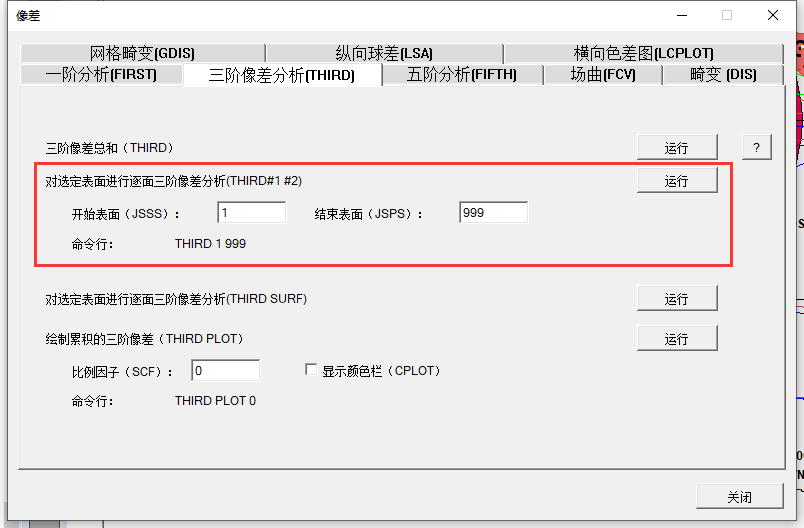

4. 问：请问下，如何知道各个面的像差是多少？而不是整个系统的。

答：像差分析里有逐面分析。

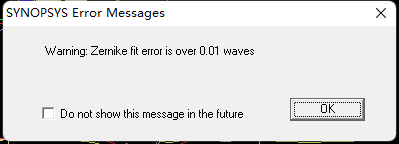

5. 问：MTF绘图时出现这个表示什么？

答：输截止频率的下面有这种允许低频的选项，勾选上就可以。

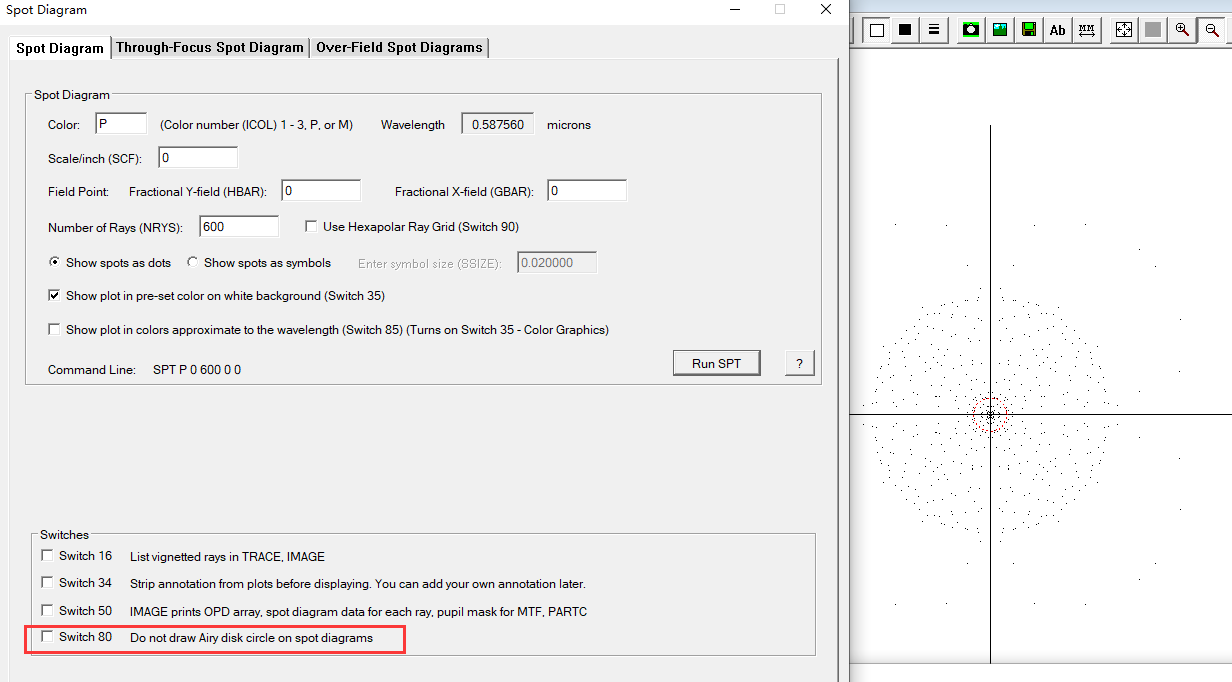

6. 问：请教下，软件里面怎么看艾力斑范围？

答：点列图里的红圈就是艾里斑，默认都是直接显示的。艾里斑大小也可以直接用波长和F数计算出来。

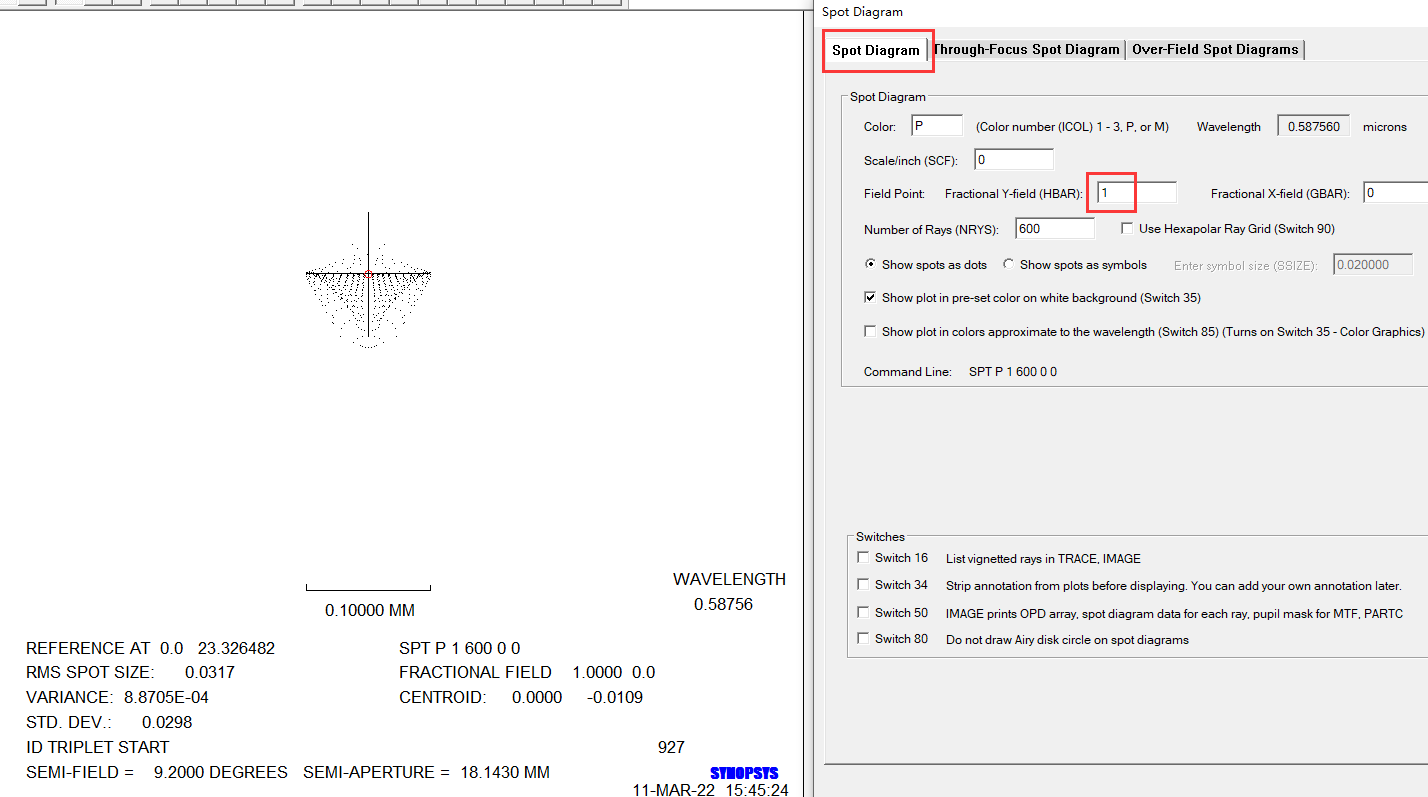

问：其他视场要显示的话，怎么去设置？

答：单独去查看那个视场的点列图，里面会有显示。

7. 问：请问一下，synopsys可以导入cad文件进行光学追踪吗？

答：目前不支持。

8. 问：我先问下，我做完dsearch的时候，想用MRG找真实玻璃，但它会显示“必须要在优化以后执行”，这个错误，是我漏了什么步骤吗?

答：自动替换玻璃的功能必须先有一个正常的优化宏能顺利进行。

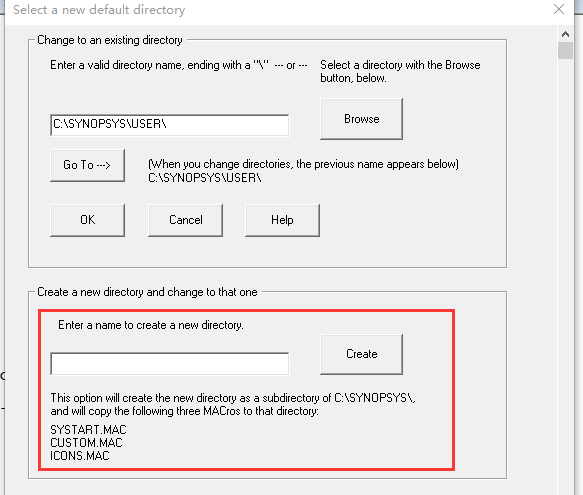

9. 问：为什么有时候显示的视场、颜色和以前的不一样？

答：新建工作目录的时候在软件里创建，或者手动把这三个宏复制到文件夹里在作为工作目录。这个问题应该是当前目录下面缺了CUSTOM.MAC这个宏。

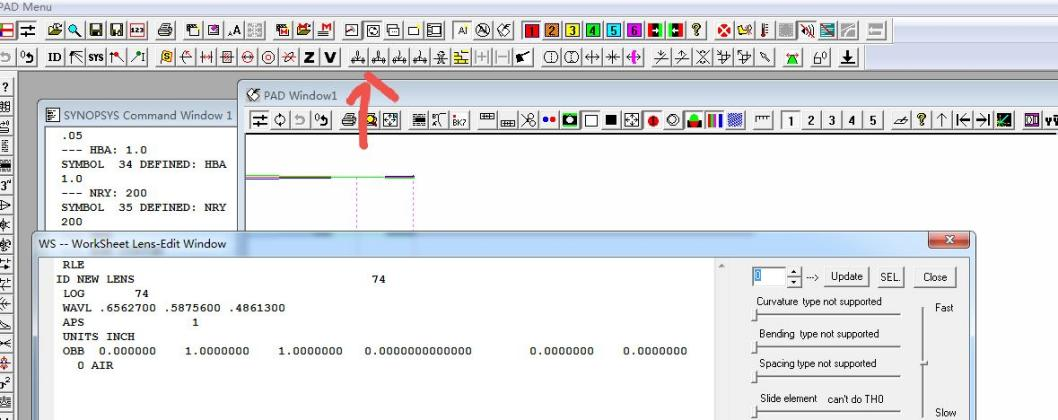

10. 问：为什么没有插入透镜按钮？

答：要打开WS之后才会显示。

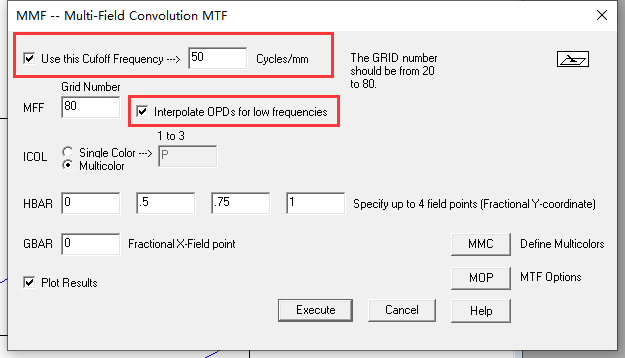

11. 问：MTF 怎么设置横坐标只有 50线对，不要到 450线对？

答：
