文件：Passively Q-switched fiber laser .fpw

该模型为光纤激光器被动调Q的模拟范例。该范例相对棘手。为了获得合理的增益，需要使泵浦相位具有较长的时间范围，而对于脉冲的建立，选择合适的时间范围，也需要考虑传播时间。因此，步骤如下：

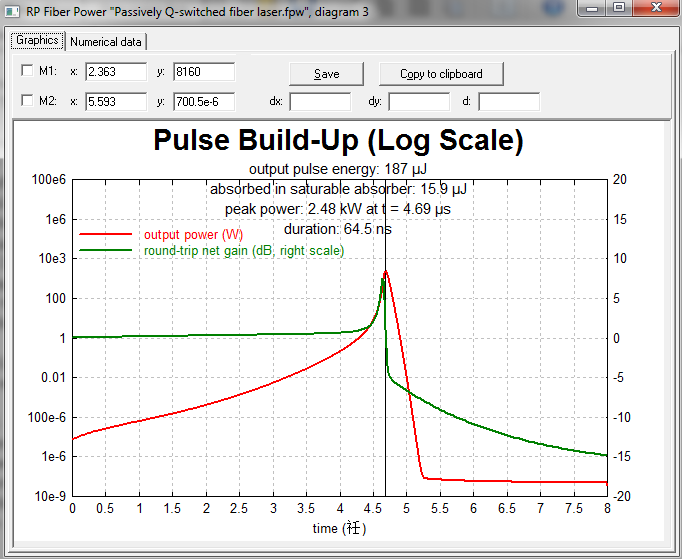

首先需要在简化模型中模拟脉冲相位，忽略光反馈效应，抑制激光的产生。我们仅用此分析何时往返增益为正。

然后在此刻再次模拟，光纤初始状态为正增益。接下来，需要模拟整个模型中脉冲产生，并考虑光反馈效应。

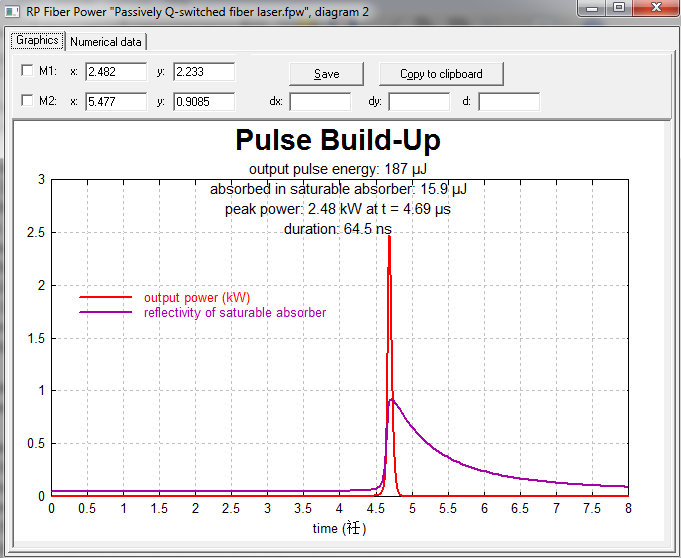

被动调Q中，采用函数模拟饱和吸收，并返回当前存储受激能量的反射比。采用先前时间段内的激光功率，存储能量不断变化。

该模型可用于很多方面的研究，例如吸收参量的影响（不饱和吸收，饱和能，重复时间）。
